1OM-1513 第六章1.支撑治具制作规格 6-27 1.8.3 元件部 ( 元件编号 13-2) 的变形图 R V 2 Material : A5052 Processing : None Fine Chamfering (Fringe) F1F25 0908-001
1OM-1513
6-26
第六章1.支撑治具制作规格
1.8.2
元件部 ( 元件编号 13-1) 的变形图
R
V
Material : A5052
Processing : None
Fine Chamfering
(Fringe)
Engraved
Origin for Pick-Up
Hole Coordinates
Counterbore Depth 6
吸取孔坐标以及径
请根据线路板形状，开适合的吸取孔。
F1F24
0908-001
1OM-1513
第六章1.支撑治具制作规格
6-27
1.8.3
元件部 ( 元件编号 13-2) 的变形图
R
V
2
Material : A5052
Processing : None
Fine Chamfering
(Fringe)
F1F25
0908-001
1OM-1513
6-28
第六章1.支撑治具制作规格

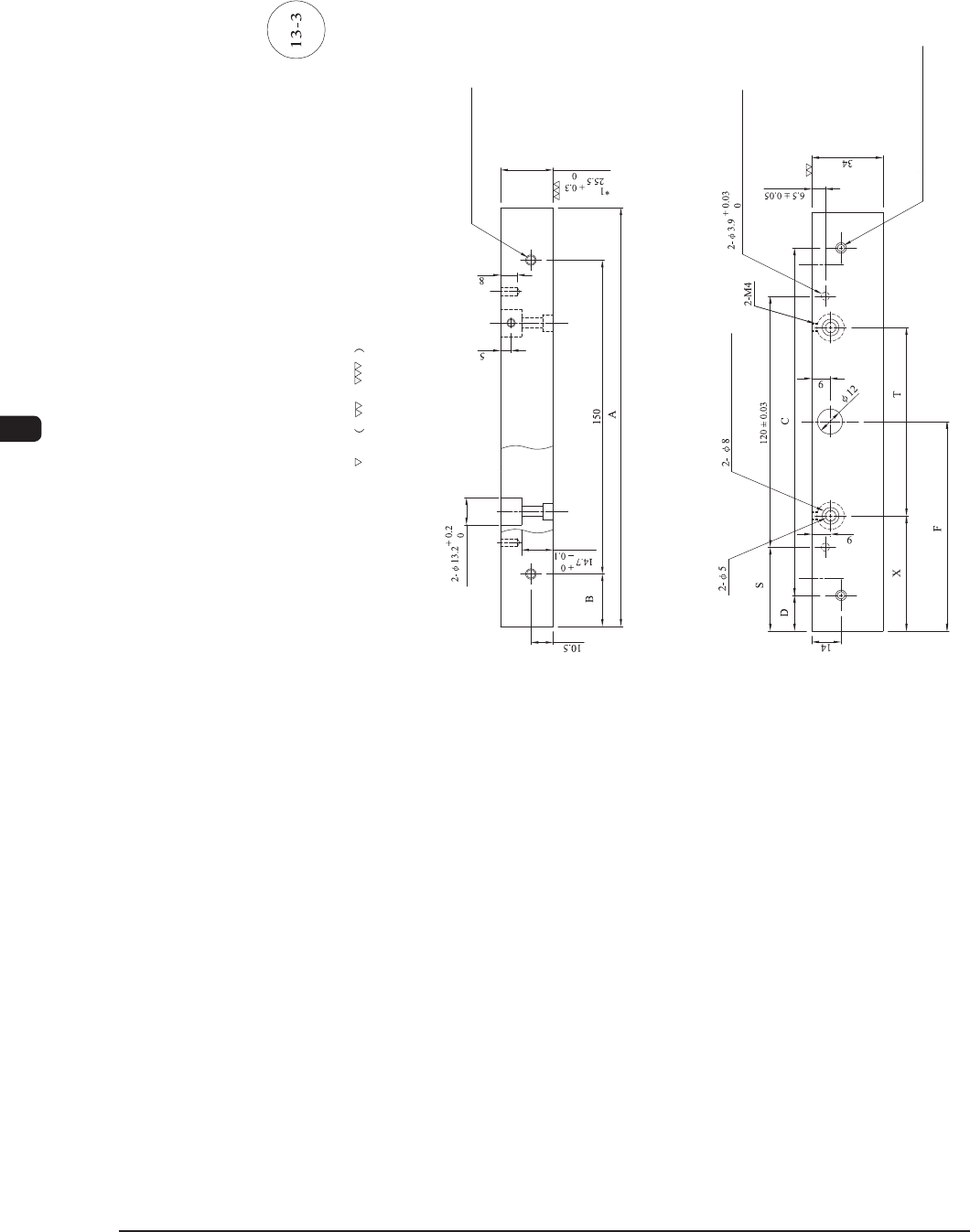

1.8.4
元件部 ( 元件编号 13-3) 的变形图
Counterbore Depth 5
Material : A5052
Processing : None
Depth from Back 8
2-M5 Depth 15
(Prepared Hole Not Penetrable)
2- M5 HELISERT 2D
(Prepared Hole Penetrable)
F1F26
0908-001
