1OM-1513 第一章1.网版印刷机概述 1-1 1. 网版印刷机概述 通过网版印刷在印刷线路板的焊盘上印刷锡膏的装置。 并且通过线路板识别和丝网识别的 2 照相机校正或高刚性机构可进行高精度 印刷。 刮板 丝网 丝网开口部 焊盘 印刷线路板(线路板) 线路板识别照相机 锡膏 丝网识别照相机 F1A1 Note 使用说明书中的线路板搬送基准是在装置前侧以从左到右的线路板流动方 向为中心进行说明。 根据不同型号，线路…
1OM-1513
0908-001 1-B
1OM-1513
第一章1.网版印刷机概述
1-1

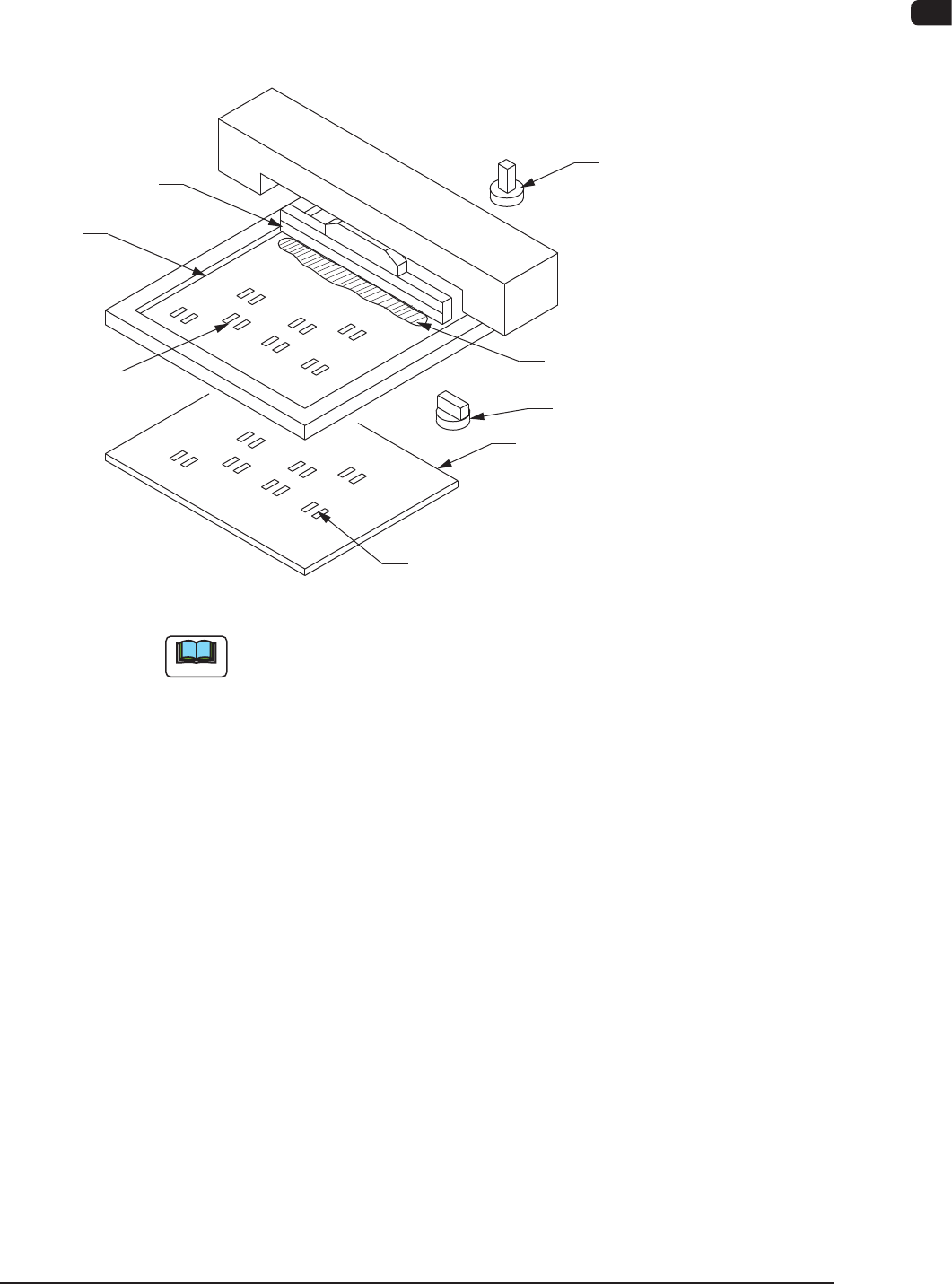

1. 网版印刷机概述
通过网版印刷在印刷线路板的焊盘上印刷锡膏的装置。
并且通过线路板识别和丝网识别的 2 照相机校正或高刚性机构可进行高精度
印刷。
刮板
丝网
丝网开口部
焊盘
印刷线路板(线路板)
线路板识别照相机
锡膏
丝网识别照相机
F1A1
Note
使用说明书中的线路板搬送基准是在装置前侧以从左到右的线路板流动方
向为中心进行说明。
根据不同型号，线路板搬送基准和线路板流动方向也有所不同。
Σ
-P4 FL : 线路板搬送基准 ( 前侧 )、线路板流动 ( 左→右 )
Σ
-P4 FR : 线路板搬送基准 ( 前侧 )、线路板流动 ( 左←右 )
Σ
-P4 RL : 线路板搬送基准 ( 后侧 )、线路板流动 ( 左→右 )
Σ
-P4 RR : 线路板搬送基准 ( 后侧 )、线路板流动 ( 左←右 )
0908-001
1OM-1513
1-2
第一章2.各部分的名称和功能
2. 各部分的名称和功能

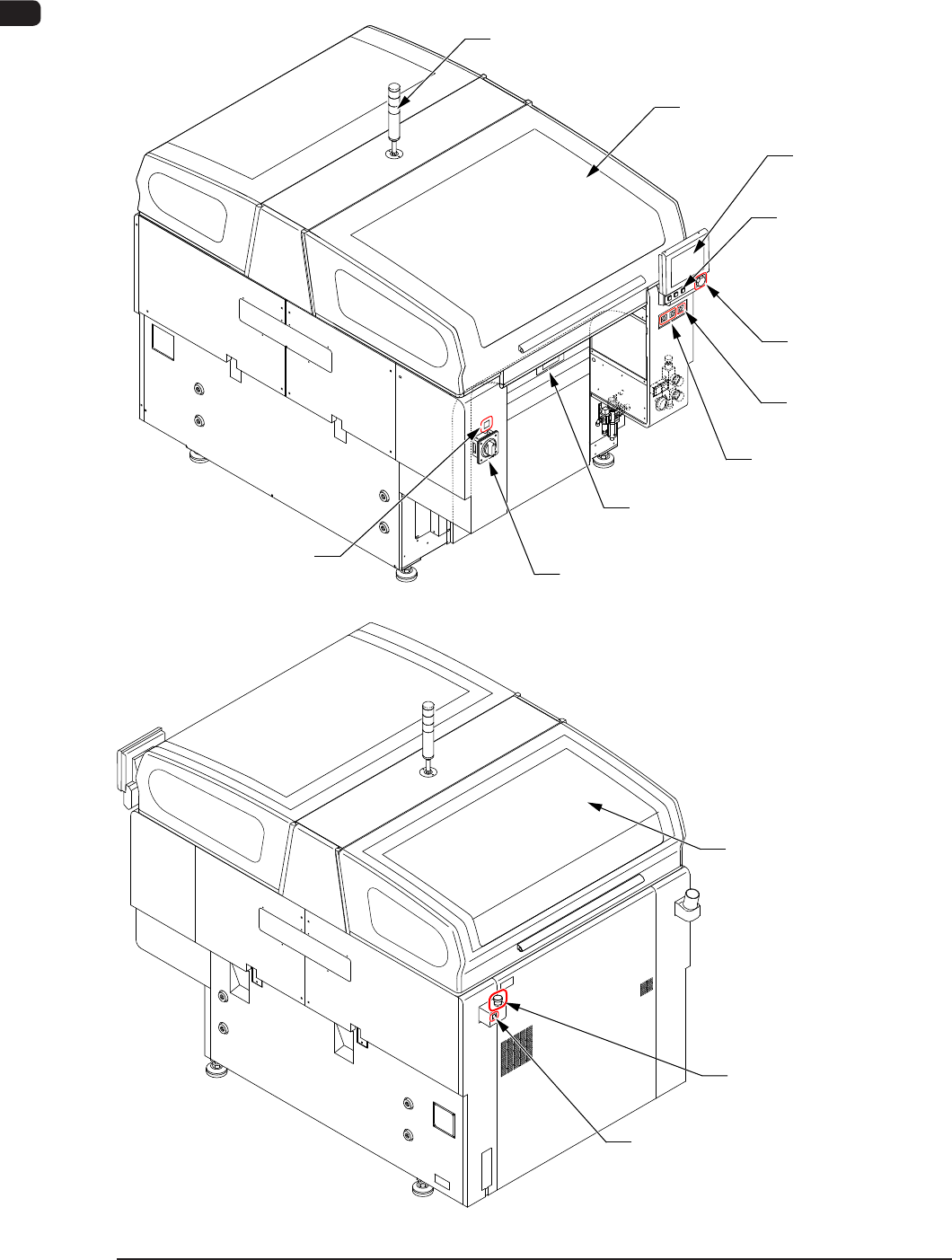

2.1 装置外观
F1A2
0908-001
[ 紧急停止 ] 按钮
USB 端口
触摸屏
操作台
塔灯
装置正面
透明盖
机盖锁定开关
以太网 LAN
电闸
维护保养挡板
透明盖
[ 紧急停止 ] 按钮
机盖锁定开关
装置背面
