第一章2.各部分的名称和功能
2.3 机盖锁定开关

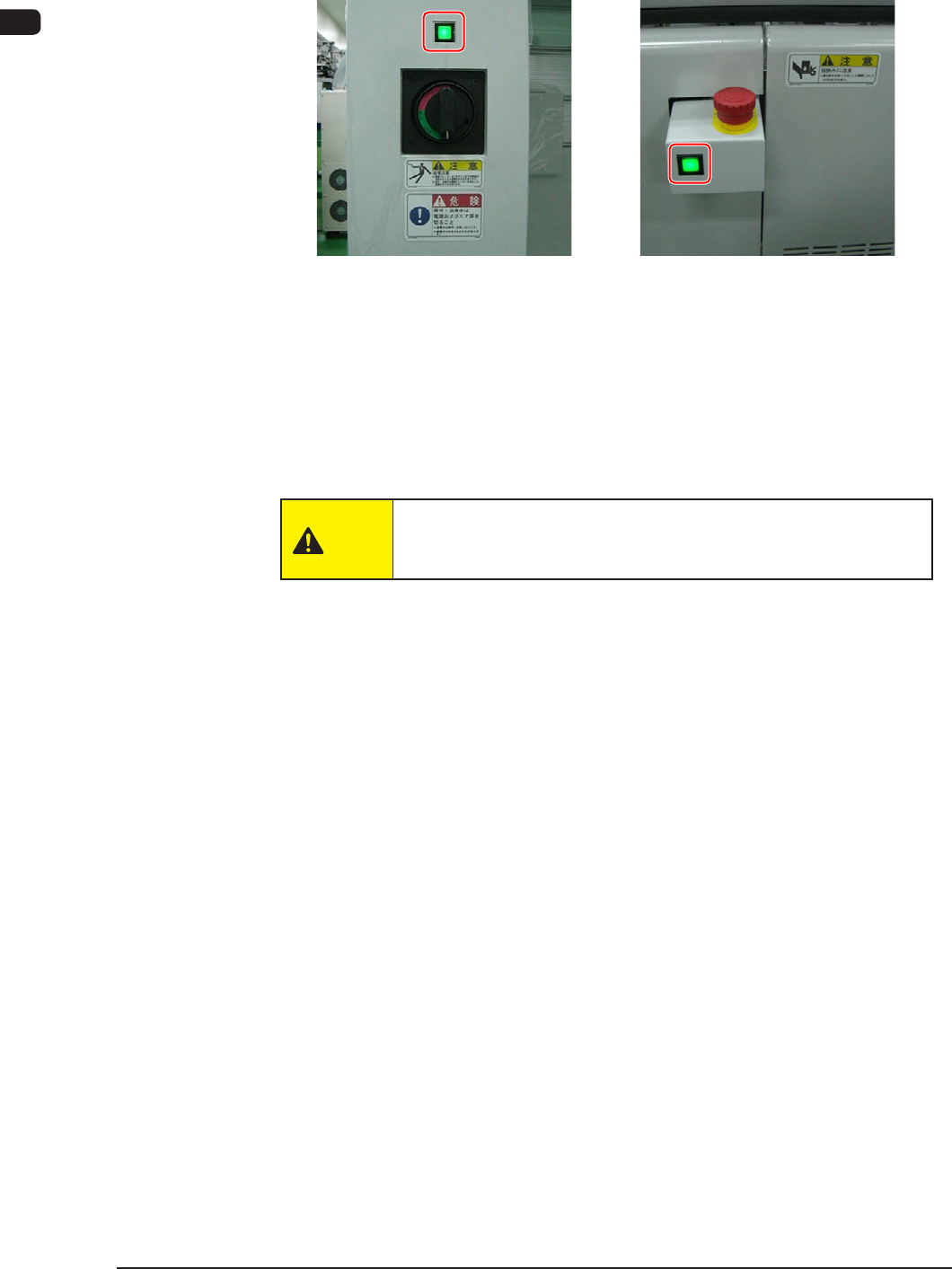

装置正面 装置背面
F1A4
机盖锁定开关是允许自动运行的开关，设置在装置的正面和背面。
此开关处于亮灯状态时，透明盖的电磁锁被锁定，无法打开。
另外，透明盖处于打开状态时，无法使此开关亮灯。
按此开关，开关变为绿色，进入锁定状态。
在锁定状态下进行生产运行。
在次按下，开关灭灯，互锁被解除。
注意
按下机盖锁定开关，就会解除透明盖的互锁功能，危险。
锁定解除状态下的运行除了在设定时外，请不要使用。
0908-001
1OM-1513
第一章2.各部分的名称和功能
1-50908-001
［简短解说］机盖锁定开关
•
机盖锁定开关
开关状态 装置状态
亮灯 作业者允许
“
机盖锁定运行
”
的状态
•
透明盖的电磁锁 : 锁定
( 不可进行透明盖的打开操作)
亮灯
开关 ON 开关 ON
( 无短按 / 长按的区别 ) ( 无短按 / 长按的区别 )
灭灯
开关状态 装置状态
灭灯 作业者不允许
“
机盖锁定运行
”
的状态
•
透明盖的电磁锁 : 解除锁定
( 可进行透明盖的开闭操作 )
Note
机盖锁定开关
“
亮灯
”
时，送料器准备完了开关
“
亮灯
”
状态的横梁主回
路通电。
1OM-1513
1-6
第一章2.各部分的名称和功能
2.4 机盖部
危险
装置内有强力可动部和高电压的危险，会导致重大人身事
故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装机盖后使用装置。
•
机盖被卸下时，请安装。
•
开始运行前，请关闭透明盖。
•
请不要解除透明盖的互锁。
为防止生产运行中的危险，不让身体某部和衣服、物体接触到装置内部可动
部，装备有装置上部的透明盖、架台周围的安全盖。
安全盖
维护保养挡板
装置正面装置背面
透明盖
机盖锁定开关
F1A5
装置上部的透明盖装备有机盖锁定开关，关闭透明盖时按开关亮灯后，运行
电磁锁，将无法打开透明盖。
警告
进行生产运行和生产运行中，为防止危险，请关闭所有的透
明盖。
注意
请注意手指被夹住。
•
以免被透明盖夹住手指而受伤。
•
请握紧把手慢慢进行开闭动作。
0908-001
