1OM-1513 第一章2.各部分的名称和功能 1-9 2.6 塔灯 红色 黄色 绿色 蜂鸣器 塔灯 F1A10 塔灯通过指示灯和蜂鸣器告知装置状态。 • 指示灯的亮灯颜色 装置出厂时的设定如下 : 亮灯颜色 装置状态 红色 异常发生 ( 运行停止 ) 黄色 元件断料 ( 预告 ) 绿色 生产运行 待机中时闪烁。 T1A2 注意 请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也 处于自动运行中 ( 待机状态 …
1OM-1513
1-8
第一章2.各部分的名称和功能

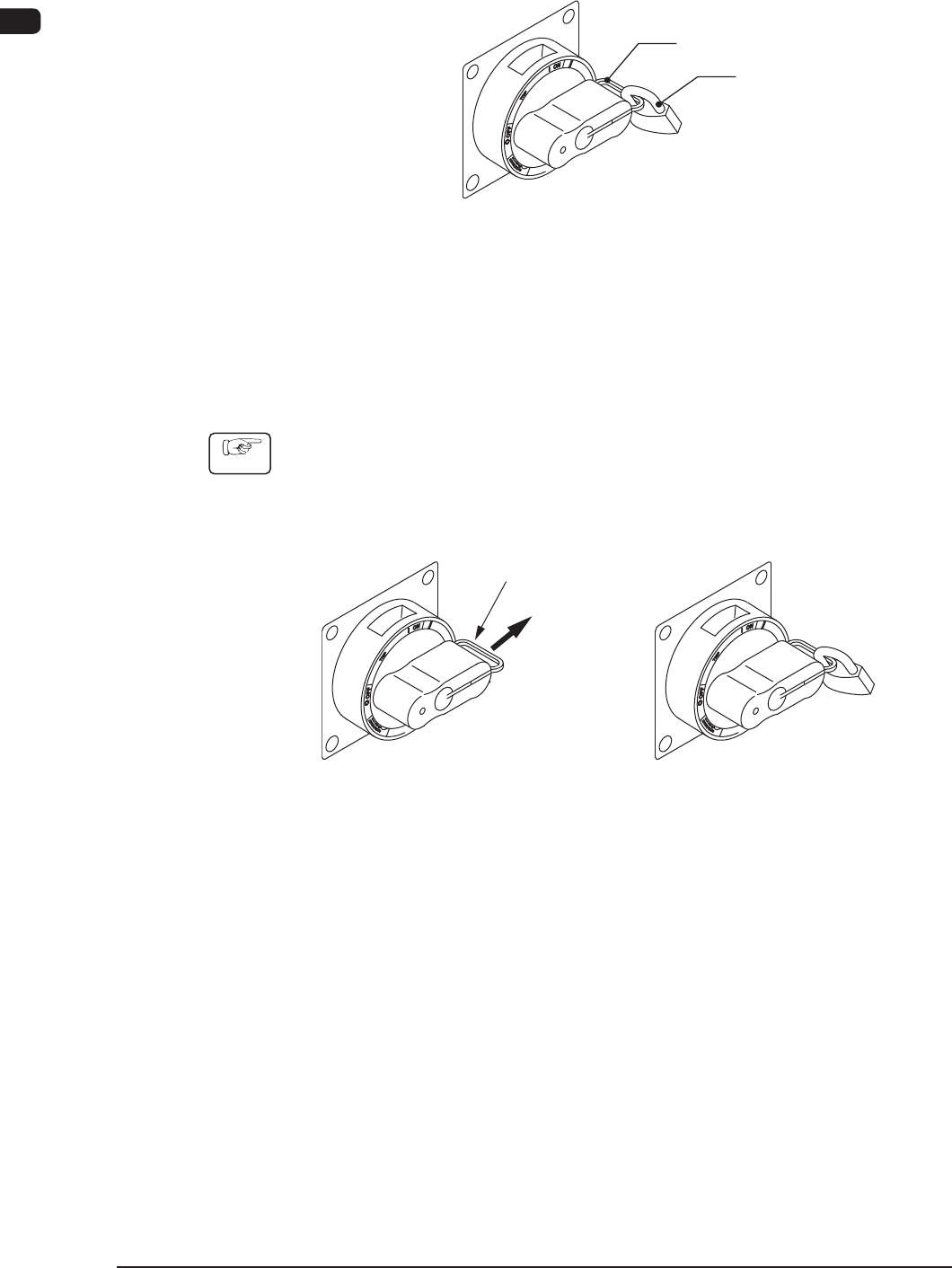

2.5.2 电闸的解锁
从电闸的锁环取下挂锁。
装置正面
电闸
锁环
挂锁
F1A8
2.5.3 电闸的锁定
长期不使用装置时，请锁上电闸。
挂锁的锁定步骤
Procedure
(1) 将电闸的锁环按下图 A 方向拉出。
一旦从锁环上松手，锁环就会复位，因此请不要松开手。
(2) 在锁孔上锁。
(锁定前) (锁定状态)
锁环
A
F1A9
0908-001
1OM-1513
第一章2.各部分的名称和功能
1-9

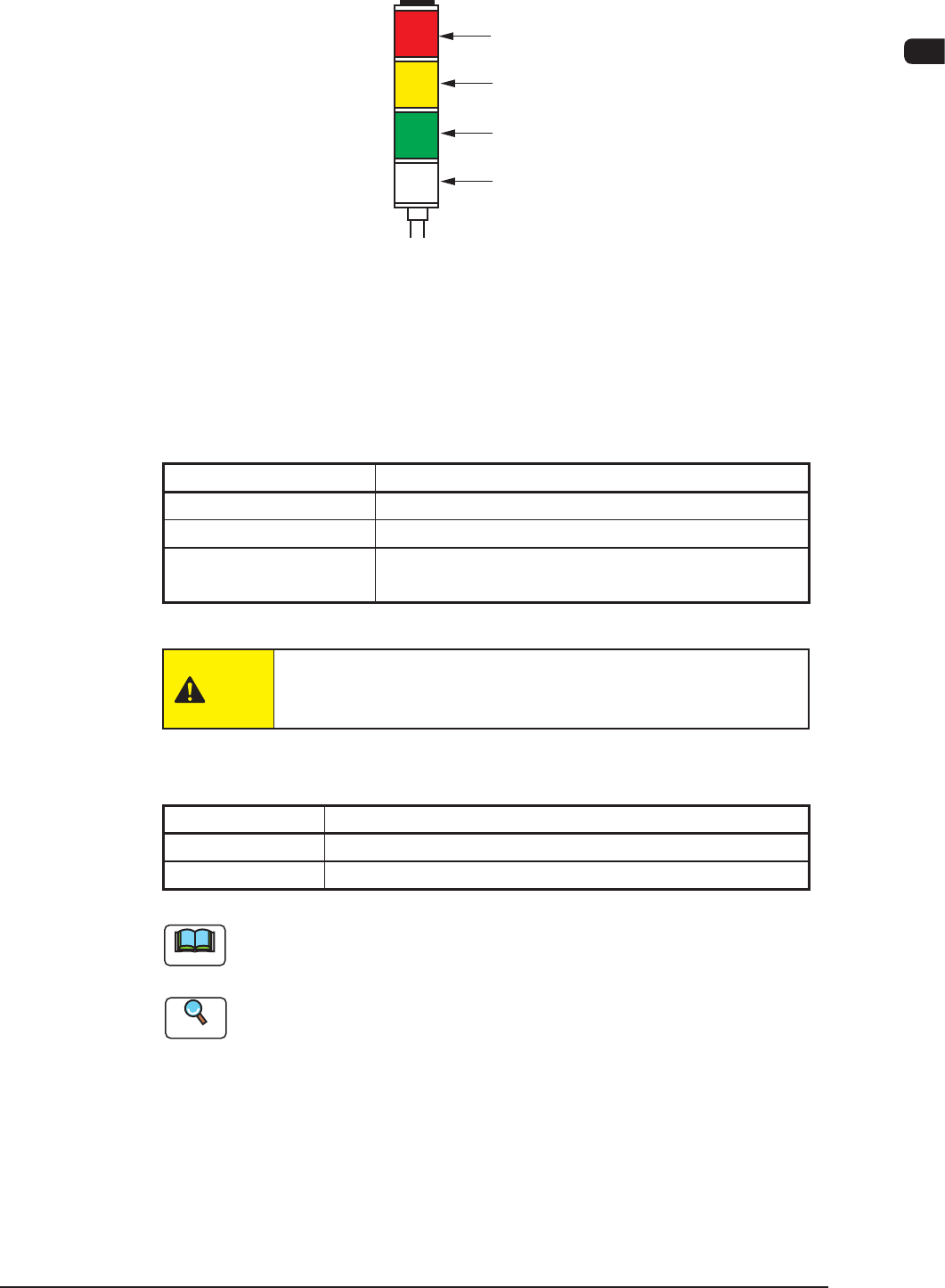

2.6 塔灯
红色
黄色
绿色
蜂鸣器
塔灯
F1A10
塔灯通过指示灯和蜂鸣器告知装置状态。
•
指示灯的亮灯颜色
装置出厂时的设定如下 :
亮灯颜色 装置状态
红色 异常发生 ( 运行停止 )
黄色 元件断料 ( 预告 )
绿色 生产运行
待机中时闪烁。
T1A2
注意
请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也
处于自动运行中 ( 待机状态 )。
•
蜂鸣器
蜂鸣器 装置状态
连续音 紧急停止
断续音 发生异常
T1A3
Note
对应指示灯的亮灯颜色以及蜂鸣器的装置状态可通过环境设定进行变更。
Reference
详细内容请参照
“
第三卷 第二章 5.1 塔灯 / 警告音
”
章节。
0908-001
1OM-1513
1-10
第一章2.各部分的名称和功能

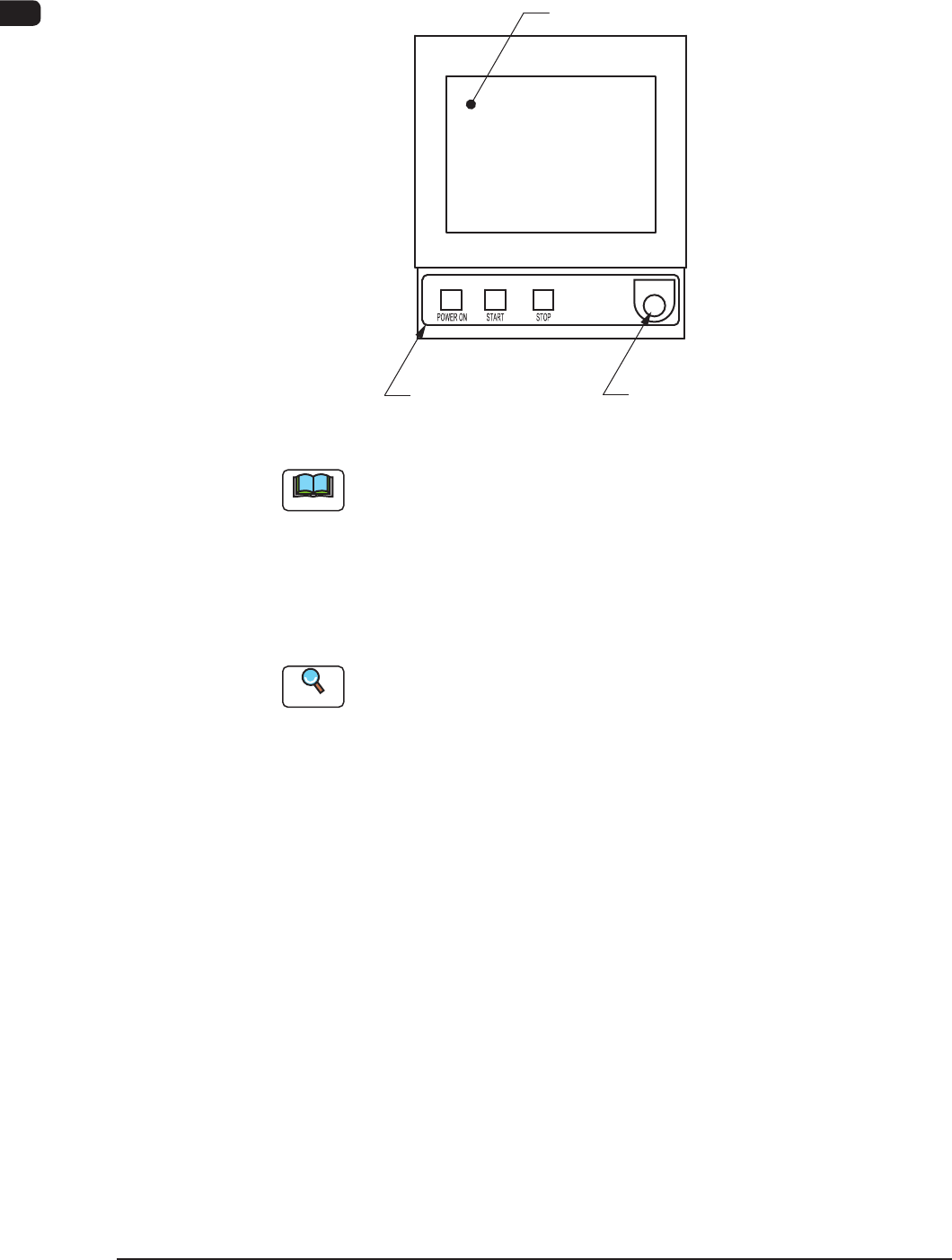

2.7 操作部
装置主机上配置了操作装置所必需的触摸屏和操作台。
[ 紧急停止 ] 按钮
操作台开关
触摸屏
F1A11
Note
虽然没有装备键盘和跟踪球，但可作为选项配备。
2.7.1 触摸屏
触摸屏显示操作界面。
按界面上显示着的按钮，进行各种操作。
Reference
关于触摸屏的使用，请参照 [ 简短解说 ] 触摸屏的注意内容。
0908-001
