1OM-1513
第一章4.网版印刷结构
1-210908-001

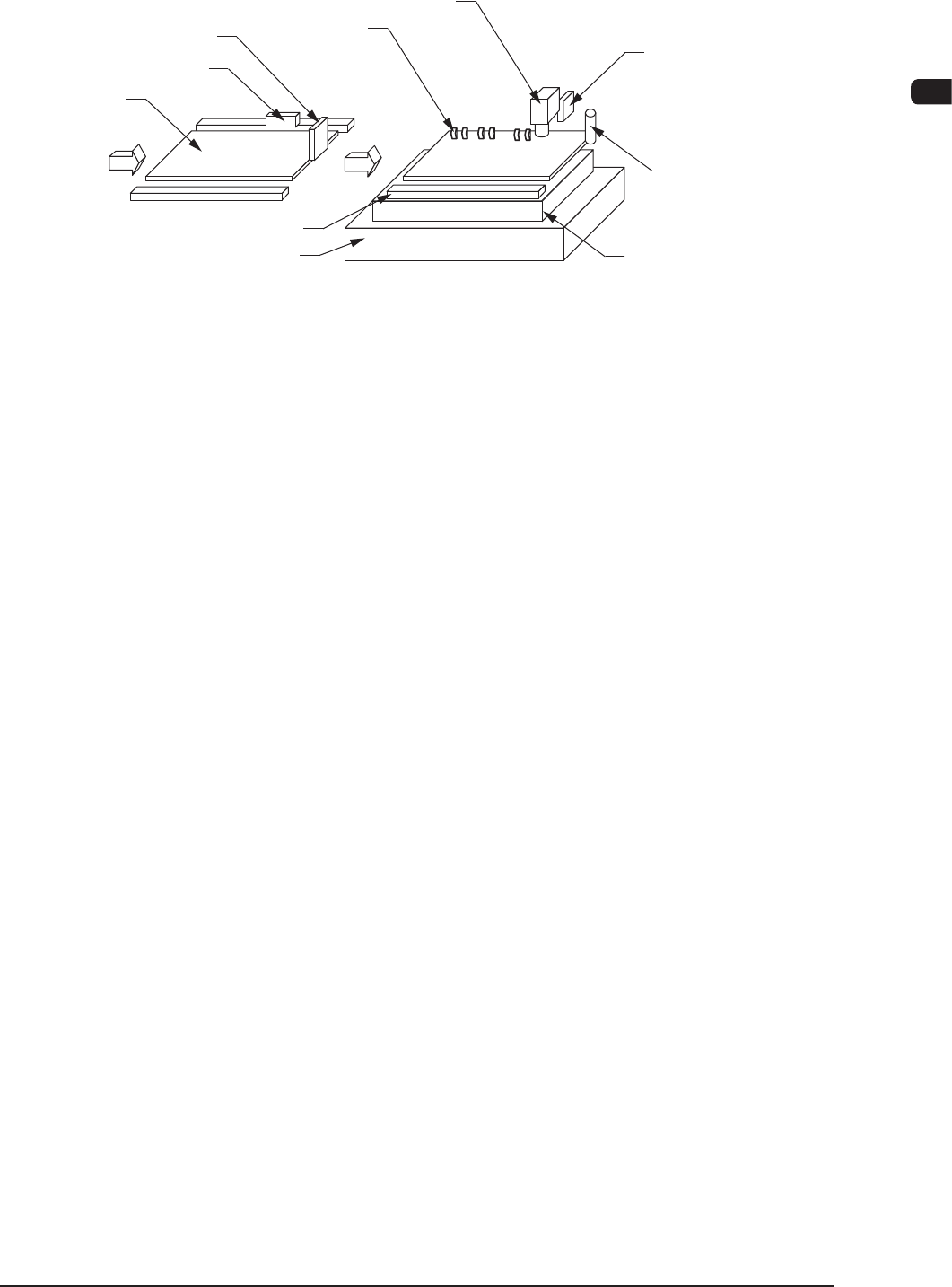

4.1 线路板搬入和线路板定位
线路板
供给侧线路板检出传感器
线路板夹板
工作台
供给侧线路板制动器
防止线路板翘曲
固定器
线路板识别照相机
线路板检出传感器
线路板制动器
线路板支撑台
F1A26
(1) 从前工序装置搬送到 L 传送带的线路板通过带子搬送而碰到
“
供给侧线
路板制动器
”
，被
“
供给侧线路板检出传感器
”
检出线路板时，L 传送
带就停止。
(2)餡路板识别照相机移动到线路板识别尺寸相应的位置时，
“
线路板制动
器
”
下降。
(3)
“
线路板制动器
”
下降后，L 传送带和线路板定位部的传送带驱动。
此时，
“
餡路板弯曲保护
”
下降。
(4) 线路板移动到线路板定位部，
碰到线路板识别照相机驱动部的
“
线路板
制动器
”
，被
“
线路板检出传感器
”
检出线路板时，L 传送带和线路板
定位部的传送带就停止。
(5) 线路板定位部的线路板支撑台上升，用
“
线路板夹板
”
固定线路板。
(6) 结束线路板定位部的动作时，
“
线路板弯曲保护
”
和
“
线路板制动器
”
就上升。
1OM-1513
1-22
第一章4.网版印刷结构
0908-001

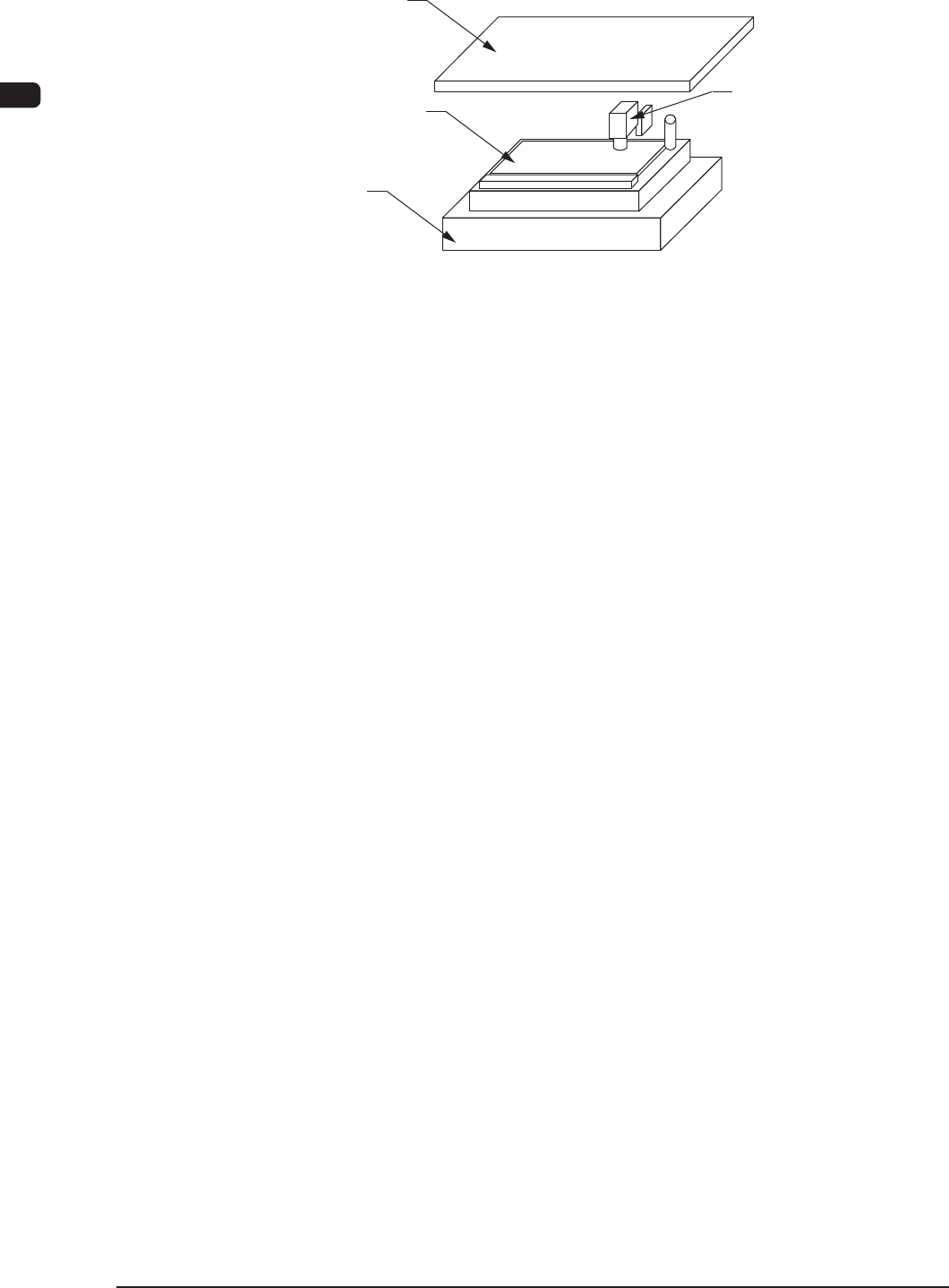

4.2 线路板识别
丝网
线路板
线路板识别照相机
工作台
F1A27
(1) 线路板识别照相机驱动部向 X 及 Y 方向移动，识别两个标记。识别后
返回到原点位置。
(2) 工作台 Z 轴上升到
“
补正移动高度
”
。
(3) 工作台移动到印刷位置后，工作台
X 轴、
θ
轴及丝网 Y 轴只补正
“
识别
结果算出值
”
并移动。
(4) 工作台上升至工作台
Z 轴变为
“
线路板程序中设定的间隙量
”
为止。
1OM-1513
第一章4.网版印刷结构
1-230908-001
4.3 印刷
丝网
刮板
工作台
线路板
F1A28
(1)单侧印刷时
刮板位于印刷段后侧时，
“
刮板 B( 后 )
”
下降，向前侧移动进行
印刷。
刮板位于印刷段前侧时，
“
刮板 A( 前 )
”
下降，向后侧移动进行
印刷。
往返印刷时
“
刮板 A( 前 )
”
下降，向后侧移动进行印刷后，在后侧刮板 A 上升。
之后，
“
刮板 B( 后 )
”
下降，向前侧移动进行印刷。
(2) 刮板停止后，工作台下降到线路板程序中设定的
“
离版距离
”
后，刮板
上升。
(3) 工作台
Z 轴下降到
“
补正移动高度
”
，工作台 X 轴、θ 轴向原点移动。
(4) 工作台
Z 轴下降到线路板搬送高度。
