1OM-1513 第二章2.操作界面 2-9 [4] [ 单元复位 ] 按钮 按下按钮，此按钮和操作台的 [START] 按钮闪烁 10 秒钟。 闪烁时按下操作台的［START］按钮，各单元复位到印刷位置。 [5] [ 外部内存拆卸 ] 按钮 拆卸外部内存时使用。 按此按钮，请确认外部内存的指示灯是否关闭后进行拆卸。 [6] 线路板移动 [L 传送带 ] 按钮 [ 工作台 ] 按钮 [R 传送带 ] 按钮 按移动…
1OM-1513
2-8
第二章2.操作界面
2.4 控制菜单
按 [ 控制 ] 按钮，便显示
“
控制菜单
”
界面。
F1B8
在
“
控制菜单
”
界面中，集中配置有基本的操作执行按钮。
[1][ 全原点复位 ] 按钮
按下按钮，此按钮和操作台的 [START] 按钮闪烁 10 秒钟。
闪烁时按下操作台的［START］按钮，传送带宽度以外的全体单元原点
复位。
[2][ 丝网识别 ] 按钮
按此按钮，此按钮和操作台的 [START] 按钮闪烁 10 秒钟。
闪烁时按下操作台的［START］按钮，实行丝网识别。
[3][ 丝网退避 ] 按钮
按下按钮，此按钮和操作台的 [START] 按钮闪烁 10 秒钟。
闪烁时按下操作台的［START］按钮，丝网退避。
0908-001
[1]
[2]
[3]
[5]
[6]
[4]
1OM-1513
第二章2.操作界面
2-9
[4][ 单元复位 ] 按钮
按下按钮，此按钮和操作台的 [START] 按钮闪烁 10 秒钟。
闪烁时按下操作台的［START］按钮，各单元复位到印刷位置。
[5][ 外部内存拆卸 ] 按钮
拆卸外部内存时使用。
按此按钮，请确认外部内存的指示灯是否关闭后进行拆卸。
[6]线路板移动
[L 传送带 ] 按钮
[ 工作台 ] 按钮
[R 传送带 ] 按钮
按移动位置的按钮，再按操作台的 [START] 按钮，线路板就移动。
在装置上不存在线路板时无效。
在供给和排出存在线路板时，按 [ 工作台 ] 按钮，将供给传送带上的
线路板移动到工作台。
0908-001
1OM-1513
2-10
第二章2.操作界面

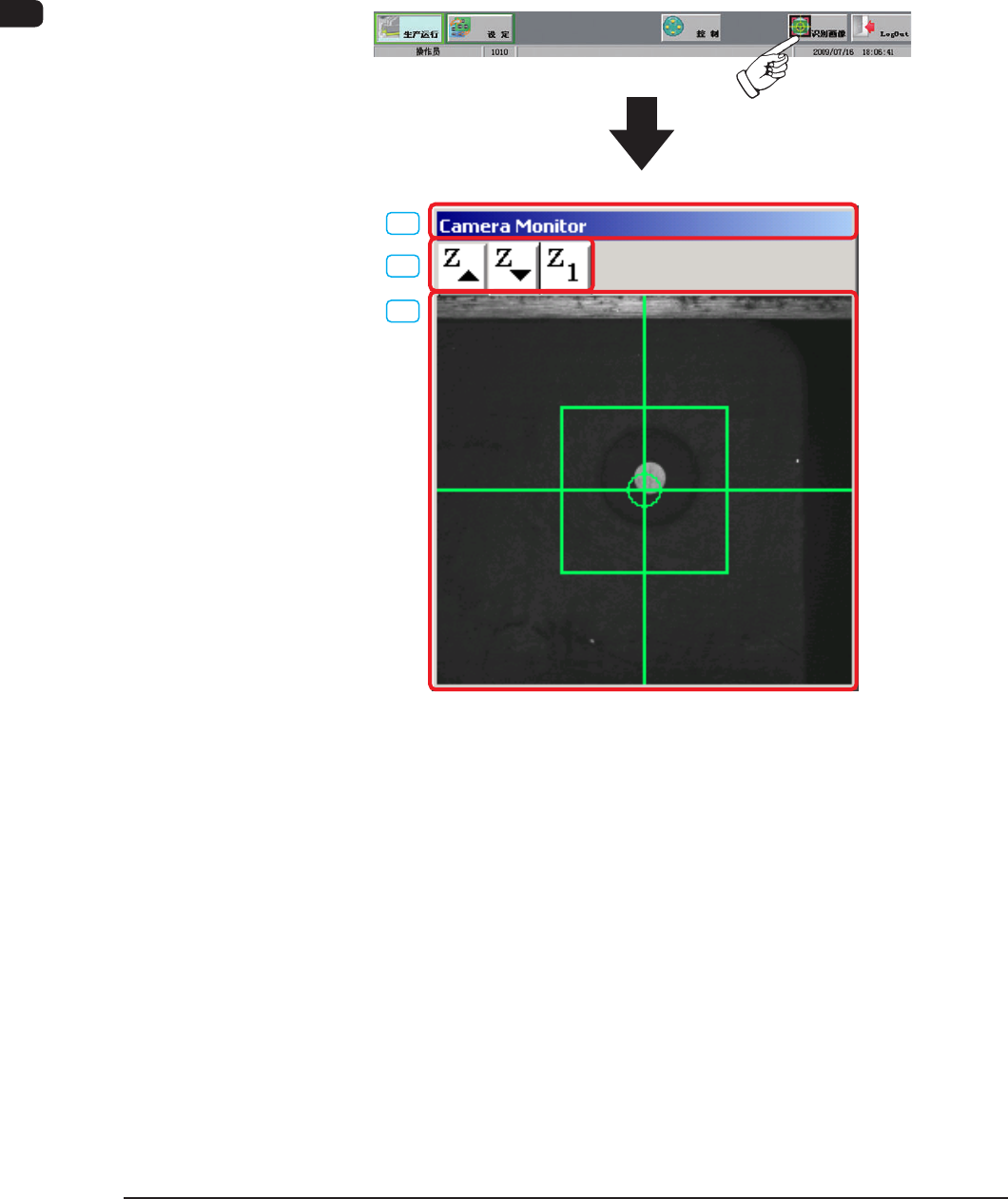

2.5 识别界面
为了在触摸屏显示的操作界面上拼版显示识别图像，在识别界面指定显示图
形。
按下主菜单的［识别画像 ( 图像 )］按钮，在操作界面上以多重形式显示
“
照相机图像
”
界面。
[1]
[2]
[3]
F1B9
0908-001
