MODEL TCM-3000Z 981 1-001 7- 1 Key No. PART No. PART NAME Q'ty REMARKS 1 630 049 6123 STAY 2 628G--03B-002 2 630 056 1654 BASE(CONVEYOR L) 1 628G--03B-001 3 630 053 0629 PLATE 1 628G--03B-004 4 411 141 4107 W ASHER …
MODEL TCM-3000Z
9811-001
Ｌコンベア部 L CONVEYOR SECTION

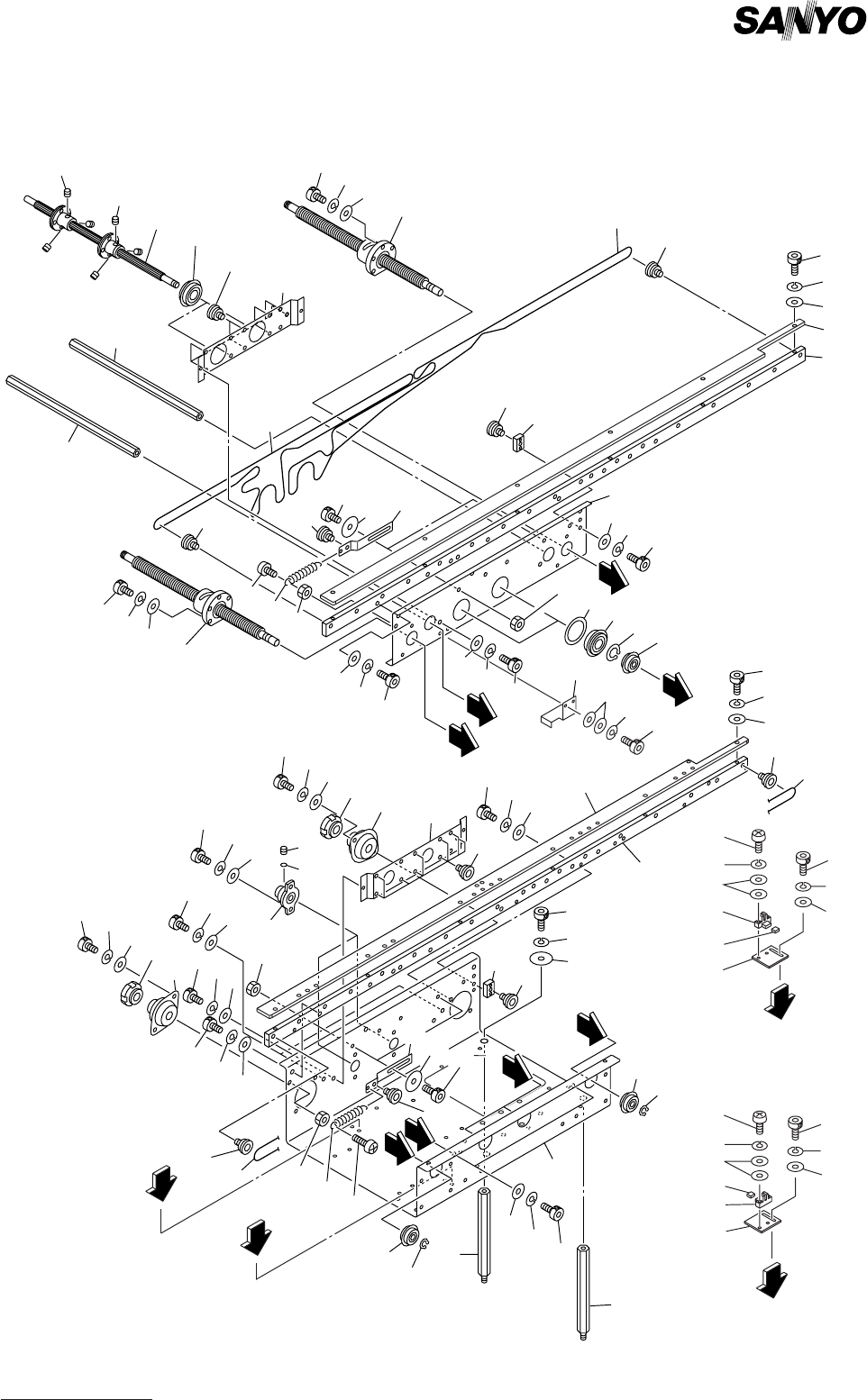

Fig. 7-1 コンベア Conveyor
A
C
D
B
C
D
57
60
59
58
8-1
53
27
30
29
28
9
7
17
18
20
45
11
12
13
6666
6767
6868
6969
14
15
16
38
38
1010
53
1919
21
18
2121
27
30
29
28
33
34
35
36
37
16
15
14
4
5
6
45
2222
2323
2424
2525
26-126-1
2626
33
34
35
36
37
3
53
53
54
60
59
58
31
32
93
7575
7474
7373
7979
7878
7777
7272
7171
7676
7575
7474
7272
7979
7878
7777
7373
7171
7676
92
91
1
2
1
39
40
41
31
32
4646
4747
4848
42
43
44
50
51
52
49
53
A
43
44
42
46
47
48
53
53
39
40
41
5555
5353
EE
FF
53
B
8
56
53
49
50
51
52
55
54
TCM-3000Z
F
E
MODEL TCM-3000Z
9811-001
7- 1
Key No. PART No. PART NAME Q'ty REMARKS
1 630 049 6123 STAY 2 628G--03B-002
2 630 056 1654 BASE(CONVEYOR L) 1 628G--03B-001
3 630 053 0629 PLATE 1 628G--03B-004
4 411 141 4107 WASHER V 5X10X1 2 FW5
5 411 141 6705 WASHER SPR 5 2 SW5
6 630 000 7749 BOLT,HEX-SCT 2 M5X10
7 630 001 1548 BEARING,RADIAL 2 628G--03H-022
8 630 056 1678 PLATE(OKU) 1 628G--03B-011
8 -1 630 056 1883 PLATE(MAE) 1 628G--03B-012
9 630 053 0599 PLATE,LOCATE(L) 1 628G--03B-003
10 630 053 0612 PLATE,LOCATE 1 628G--03B-006
11 411 141 4107 WASHER V 5X10X1 2 FW5
12 411 141 6705 WASHER SPR 5 2 SW5
13 630 000 7749 BOLT,HEX-SCT 2 M5X10
14 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
15 411 141 3001 WASHER SPR 6 6 SW6
16 630 000 7886 BOLT,HEX-SCT 6 M6X16
17 630 030 5913 COLLAR 2 628G--03B-007
18 630 001 1531 BEARING,RADIAL 4 628G--03H-021
19 630 053 3095 GUIDE,SLIDE 2 628G--03H-024
20 411 000 7805 RING C 20 2 628G--03H-023
21 630 000 8890 SET SCREW 6 M3X6 SET
22 630 008 5303 BEARING,UNIT 2 628G--03H-020
23 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
24 411 141 3001 WASHER SPR 6 4 SW6
25 630 000 7886 BOLT,HEX-SCT 4 M6X16
26 630 000 8920 SET SCREW 2 M4X6 SET
26 -1 630 053 5419 COLLAR 1 628G--03B-025
27 630 030 7702 BALL SCREW 2 628G--03H-010
28 411 141 4008 WASHER V 4X9X0.8 6 FW4
29 411 141 2905 WASHER SPR 4 6 SW4
30 630 000 7657 BOLT,HEX-SCT 6 M4X16
31 630 001 1432 BEARING,RADIAL 2 628G--03H-009
32 411 000 7300 RING C 12 2 628G--03H-004
33 630 031 0566 BEARING,UNIT 2 628G--03H-012
34 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
35 411 141 3001 WASHER SPR 6 4 SW6
36 630 000 7879 BOLT,HEX-SCT 4 M6X12
37 630 031 0573 NUT 2 628G--03H-013
38 630 030 5760 STAY 2 628G--03B-008
39 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
40 411 141 3001 WASHER SPR 6 4 SW6
41 630 000 7886 BOLT,HEX-SCT 4 M6X16
42 630 053 0636 PLATE 4 628G--03B-005
43 630 001 0220 WASHER 4 628G--03H-027
44 630 000 7763 BOLT,HEX-SCT 4 M5X16
45 411 141 0505 NUT HEX 5 4 M5
46 411 118 8503 NUT HEX 5 4 M5 F
47 411 140 6508 SCR PAN 5X20 4 M5X20 PAN
48 630 001 9117 SPRING,TENSION 4 628G--03H-003
NOTE
MODEL TCM-3000Z
9811-001
7- 1
Key No. PART No. PART NAME Q'ty REMARKS
49 630 055 2928 SPACER(BRG) 2 628G--03B-030
50 411 141 4008 WASHER V 4X9X0.8 4 FW4
51 411 141 2905 WASHER SPR 4 4 SW4
52 630 000 7633 BOLT,HEX-SCT 4 M4X12
53 630 031 0399 BEARING,RADIAL 70 628G--03H-001
54 630 067 2893 BELT,ROUND 2 628G--03H-002
55 630 067 2886 BELT,ROUND 2 628G--03H-035
56 630 056 1661 GUIDE(OKU) 1 628G--03B-013
57 630 056 1890 GUIDE(MAE) 1 628G--03B-014
58 411 141 4008 WASHER V 4X9X0.8 12 FW4
59 411 141 2905 WASHER SPR 4 12 SW4
60 630 000 7633 BOLT,HEX-SCT 12 M4X12
66 630 056 2743 PLATE(L) 1 628G--03B-053
67 411 141 4008 WASHER V 4X9X0.8 4 FW4
68 411 141 2905 WASHER SPR 4 2 SW4
69 630 000 7602 BOLT,HEX-SCT 2 M4X6
71 630 056 2736 PLATE 2 628G--03B-054
72 630 000 0252 SENSOR,PHOTO 2 628G--03H-045
73 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 628G--03H-046
74 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
75 411 086 4408 WASHER SPR 3 4 SW3 F
76 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
77 411 141 4008 WASHER V 4X9X0.8 4 FW4
78 411 141 2905 WASHER SPR 4 4 SW4
79 630 000 7619 BOLT,HEX-SCT 4 M4X8
91 630 001 0237 WASHER 4 628G--03H-025
92 411 141 3001 WASHER SPR 6 4 SW6
93 630 000 7886 BOLT,HEX-SCT 4 M6X16
NOTE
