MEMO
MODEL TCM-3000Z
9811-001
8- 1
Key No. PART No. PART NAME Q'ty REMARKS
48 630 001 9117 SPRING,TENSION 4 628H--03H-003
53 630 031 0399 BEARING,RADIAL 62 628H--03H-001
54 630 067 2909 BELT,ROUND 2 628H--03H-002
55 630 067 2916 BELT,ROUND 2 628H--03H-038
56 630 056 1920 GUIDE(OKU) 1 628H--03B-013
57 630 056 1937 GUIDE(MAE) 1 628H--03B-014
58 411 141 4008 WASHER V 4X9X0.8 12 FW4
59 411 141 2905 WASHER SPR 4 12 SW4
60 630 000 7633 BOLT,HEX-SCT 12 M4X12
66 630 056 2750 PLATE(R) 1 628H--03B-053
67 411 141 4008 WASHER V 4X9X0.8 4 FW4
68 411 141 2905 WASHER SPR 4 2 SW4
69 630 000 7602 BOLT,HEX-SCT 2 M4X6
71 630 056 2736 PLATE 2 628H--03B-054
72 630 000 0252 SENSOR,PHOTO 2 628H--03H-045
73 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 628H--03H-046
74 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
75 411 086 4408 WASHER SPR 3 4 SW3 F
76 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
77 411 141 4008 WASHER V 4X9X0.8 4 FW4
78 411 141 2905 WASHER SPR 4 4 SW4
79 630 000 7619 BOLT,HEX-SCT 4 M4X8
91 630 001 0237 WASHER 4 628H--03H-025
92 411 141 3001 WASHER SPR 6 4 SW6
93 630 000 7886 BOLT,HEX-SCT 4 M6X16
NOTE
MEMO
MODEL TCM-3000Z
9811-001
R コンベア部 R CONVEYOR SECTION

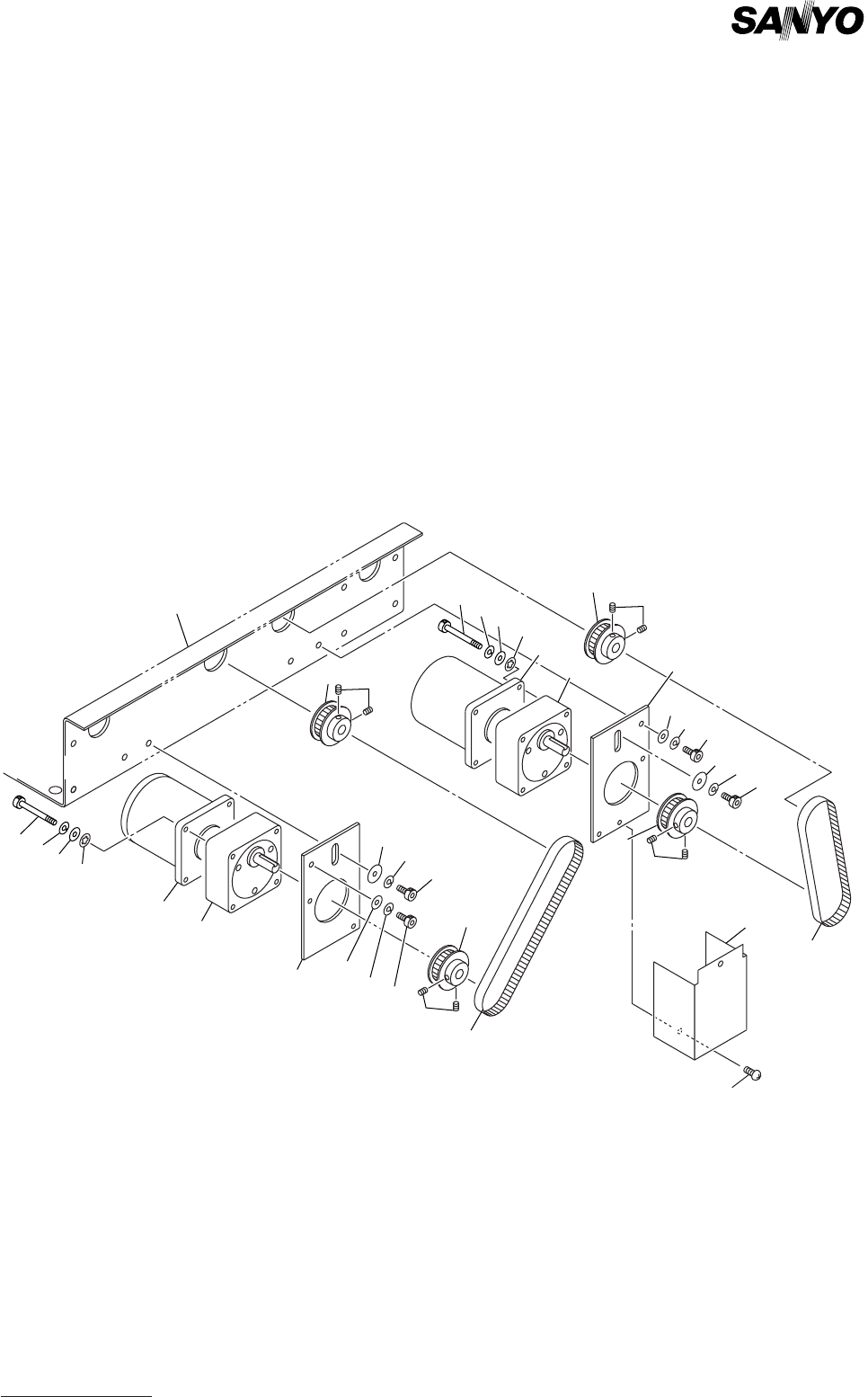

Fig. 8-2 コンベア駆動部 Conveyor Driver
See Fig.8-1
Key No.2
1
2
3
4
5
6
6-1
7
8
9
9-1
8
13
14
15
13
14
15
16
17
3
2
10
10
11
11
12
12
1-1
7
7
8
8
7
TCM-3000E-
002
4
5
6
6-1
