3.4.7 Tyngdpunkt för automaten
3

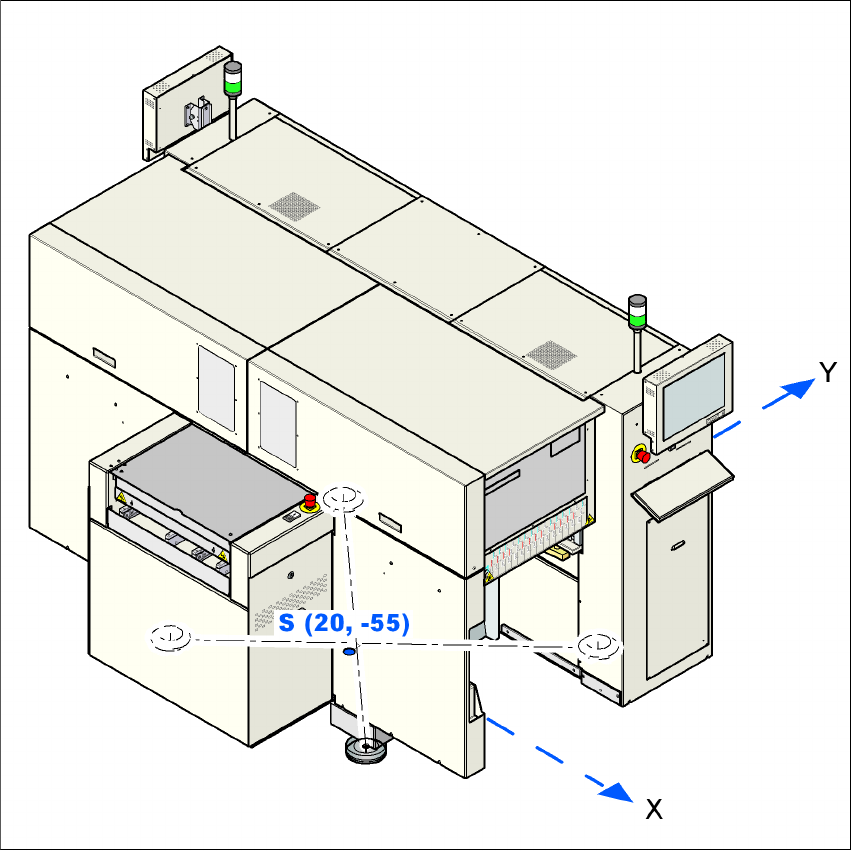

Bild 3.4 - 6 Tyngdpunkt för automaten i millimeter
X-koordinater 20 mm
Y-koordinater -55 mm
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.5 Översikt över delsystem
111
3.5 Översikt över delsystem
3.5.1 Översikt över delsystem SIPLACE D1i
3
Bild 3.5 - 1 Översikt över delsystem SIPLACE D1i
(1) Maskinram
(2) Kretskortstransportör (flexibel dubbeltransportör)
(3) Påbyggnadssats
(4) Bandkapningsaggregat, styrkanal för tomband (2x)
(5) Portal 1
(6) P&P-huvud
(7) C&P-huvud
(8) Monitor (2x)
(9) Tangentbord (2x)
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.5 Översikt över delsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
112
3.5.2 Översikt över delsystem SIPLACE D2i
3
Bild 3.5 - 2 Översikt över delsystem SIPLACE D2i
(1) Maskinram
(2) Kretskortstransportör (flexibel dubbeltransportör)
(3) Påbyggnadssats
(4) Bandkapningsaggregat, styrkanal för tomband (2x)
(5) Portal 1
(6) C&P-huvud
(7) Monitor (2x)
(8) Tangentbord (2x)
(9) Portal 2
