Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.6 Ytmonteringshuvud 117 3.6.2 6-segment s-Collect&Place-hu vud för High-Speed IC-montering Artikel…
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.6 Ytmonteringshuvud Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
116
3.6.1.3 Drift med vakuumpump
12-segments-Collect&Place-huvud kan rustas med effektiv vakuum-matning för drift med en va-
kuumpump (se avsnitt 6.16
, sida 302).
Programmerat kraftsteg
1
2
3
4
5
Programmerad Påsättningskraft [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Munstyckstyper 9xx 9xx
X/Y-noggrannhet
c
± 50 m / 3, ± 67 m / 4 ± 50 m/3± 67 m/4
Vinkelnoggrannhet ± 0,53°/3, ± 0,71°/4 ± 0,53°/3, ± 0,71°/4
Komponentspektrum 98% 98,5%
Komponent-kameratyp 28 30
Belysningsplanen 5 5
Belysningsnivåernas
inställningsmöjlighet
256
5
256
5
a) Tänk på att det ytmonteringsbara komponentspektrum också påverkas av Pad-geometrin, kundspecificerad
standard och komponent-förpackningstoleranserna.
b) Med 01005-paket
c) Noggrannhetsvärde uppmätt enligt den tillverkarneutrala IPC-standarden
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.6 Ytmonteringshuvud
117
3.6.2 6-segments-Collect&Place-huvud för High-Speed IC-montering
Artikelnr 00119875-xx 6-segments-C&P-huvud D2i/D1i
3

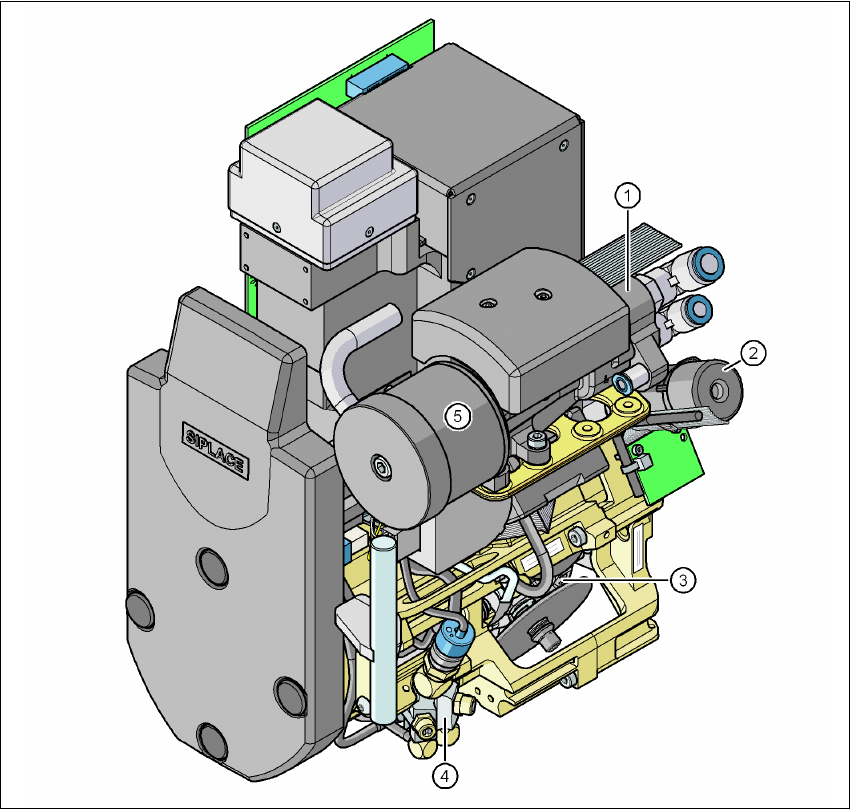

Bild 3.6 - 3 6-segments-Collect&Place-huvud - funktionsgrupper del 1
(1) Vakuumgenerator
(2) Vändstation - DP-axel
(3) Stjärna med 6 pinoler - stjärnaxel
(4) Blåsluftventil
(5) Ljuddämpare
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.6 Ytmonteringshuvud Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
118
3

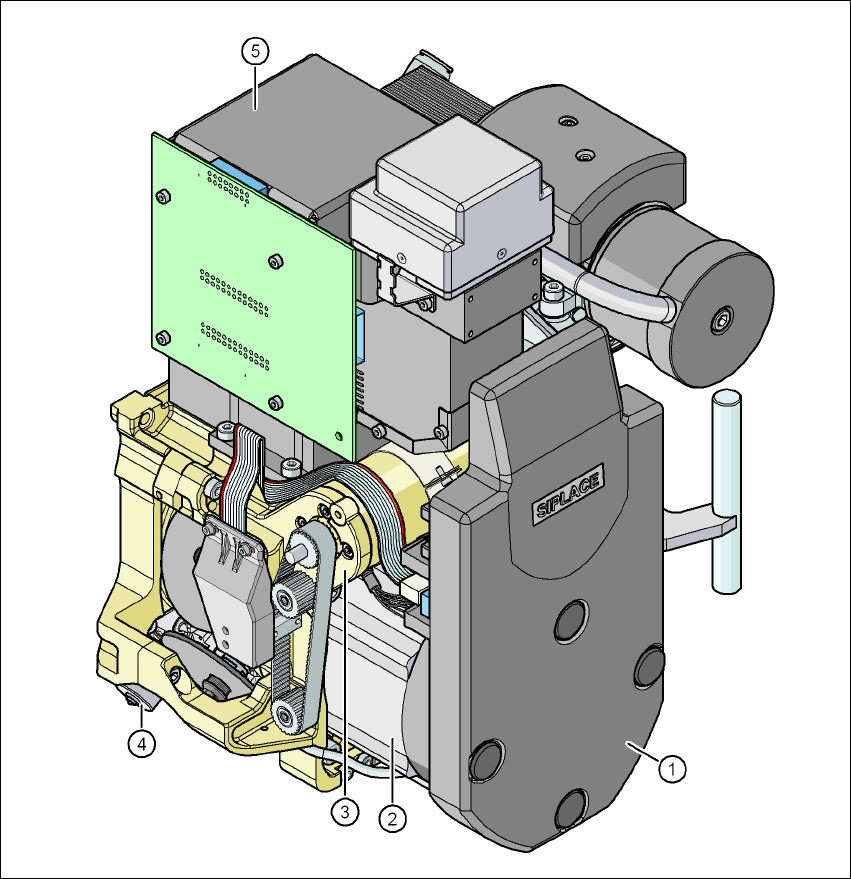

Bild 3.6 - 4 6-segments-Collect&Place-huvud - funktionsgrupper del 2
3
(1) Mellanfördelarplatta, under täckkåpan
(2) Stjärndrift - DR-motor
(3) Z-axelmotor
(4) Ventilställningsdrivning
(5) Komponentkamera C&P, typ 30, 27 x 27, digital
