Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.7 Portalsystem 127 Y -axeln består i princip av följande huvudenheter: – Y -linjärdrivning med permane…
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.7 Portalsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
126
3.7.3 Tekniska data för X-axeln
3
3.7.4 Ingående komponenter - Y-axel
3

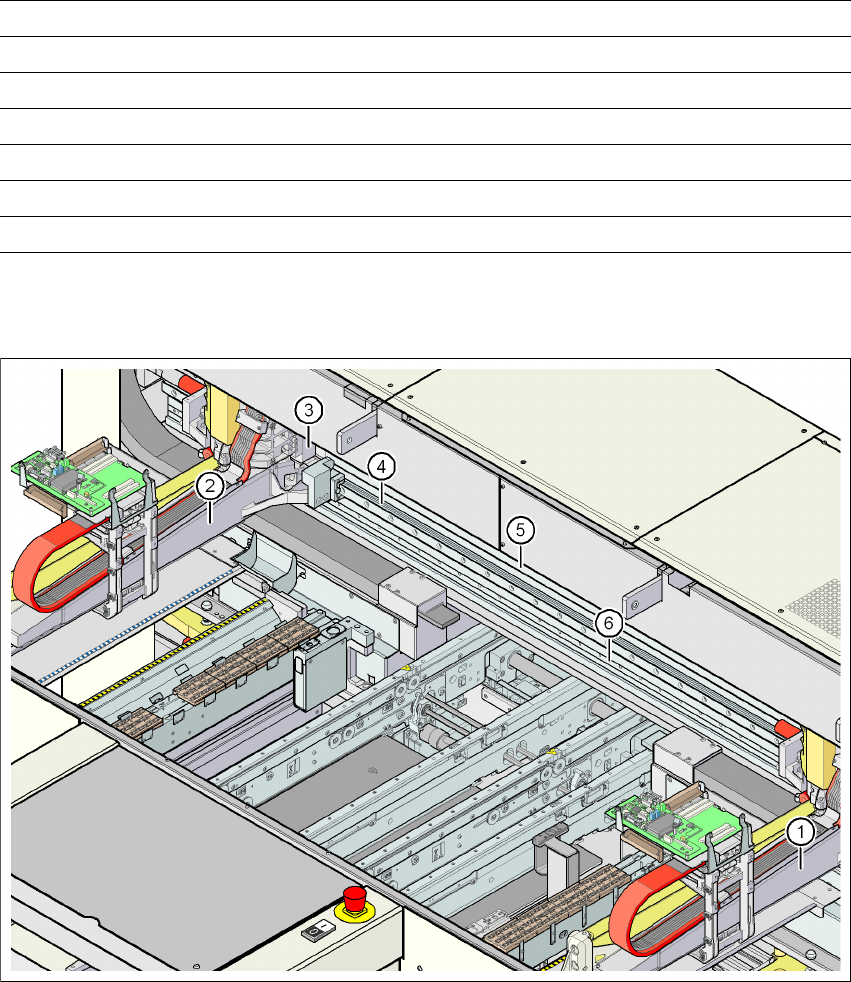

Bild 3.7 - 3 Uppbyggnad av Y-axeln med exempel på D2i-automaten.
Drivning Trefasservomotor/tandrem
Max. hastighet 2,5 m/s
Slag 470 mm
Vägmätsystem Linjär metallskala
Mätlängd 520 mm
Skalans längd 520 mm
Upplösning 1 m
(1) Portal 1 (SIPLACE D1i/D2i) (4) Styrning
(2) Portal 2 (SIPLACE D2i) (5) Permanentmagnet
(3) Adapterplatta (6) Mätsystem
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.7 Portalsystem
127
Y-axeln består i princip av följande huvudenheter:
– Y-linjärdrivning med permanentmagnet (pos 5 på bild 3.7 - 3
, sidan 126) och adapterplatta
(pos 3 på bild 3.7 - 3
, sidan 126)
– Styrning för X-axel (pos 4 på bild 3.7 - 3
, sidan 126)
– Y-mätsystem (pos 6 på bild 3.7 - 3
, sidan 126)
Y-axeln drivs med en linjärmotor. Sekundära delen av drivenheten består av permanentmagneter
och är infäst i maskinstativet. Primärdelen är fastskruvad i portalen (adapterplatta). En anticrash-
koppling begränsar körvägarna för portalen sinsemellan.
3.7.5 Tekniska data för Y-axeln
Drivning Direkt, linjärmotor
Hastighet Max. 2,5 m/s
Portalens körväg, SIPLACE D1i
Portal 1: från maskinmitten till ställplats 1
Portal 1: från maskinmitten till ställplats 2
+ 778 mm
- 801 mm
Portalens körväg, SIPLACE D2i
Portal 1: från maskinmitten till ställplats 1
Portal 2: från maskinmitten till ställplats 2
+ 795 mm
+ 677 mm
Vägmätsystem Linjär metallskala
Skalans längd 1950 mm
Upplösning 1 m
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.8 KK-transportsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
128
3.8 KK-transportsystem
I standardutförande är automaten försedd med en enkeltransportör för kretskort. Kretskort-dub-
beltransportör kan levereras från fabrik som option (se avsnitt 3.8.7
, sidan 136). Allt efter behov
kan vänster eller höger sida i kretskortstransportören användas som fast sida.
Transportbanden drivs av likströmsmotorer. I bearbetningsområdet befinner sig lyftbordet för fast-
klämning av kretskorten. Bredden på kretskortstransportören kan antingen inställas från manö-
verpanelen eller förinmatas i ytmonteringsprogrammet.
3.8.1 Ingående komponenter
3.8.1.1 Ingående komponenter - enkeltransportör för kretskort
3

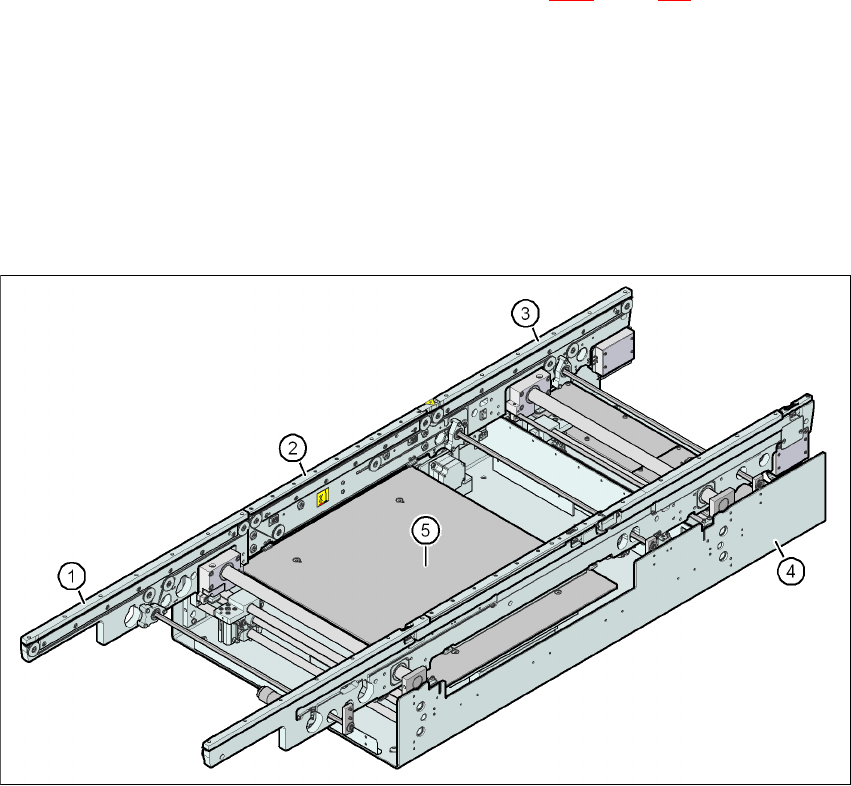

Bild 3.8 - 1 Ingående komponenter - enkeltransportör för kretskort
(1) Inmatningstransportör
(2) Bearbetningstransportör
(3) Utmatningstransportör
(4) Montagekar
(5) Lyftbord
