Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.9 Visionsystem 143 3.9.4 Kret skortkamera, typ 34, digit al 3.9.4.1 Ingående komponenter 3 Bild 3.9 - …
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.9 Visionsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
142
3.9.3 Komponentkamera stationär P&P, typ 36, 32 x 32, digital
3.9.3.1 Ingående komponenter
3

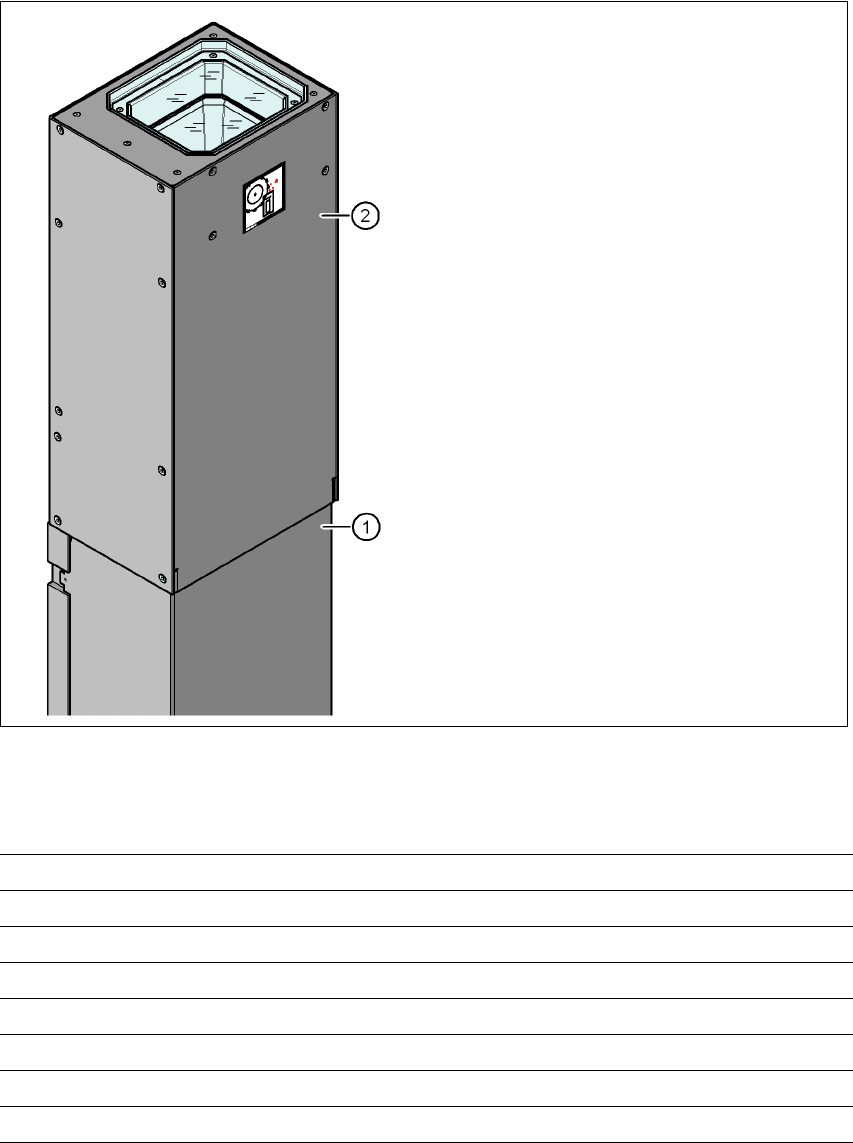

Bild 3.9 - 4 Uppbyggnad av komponentkameran, stationär P&P, typ 36, 32 x 32, digital
3.9.3.2 Tekniska data
3
(1) Kamerahus med integrerad kamera och
kameraförstärkare
(2) Glasplatta - därunder belysnings- och
optikplanen
Komponentmått 0,8 x 0,8 mm² till 32 x 32 mm² (enkelmätning)
Komponentspektrum 0603, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,4 mm
Min. bredd, ben 0,24 mm
Min. kuldelning 0,56 mm
Min. kuldiameter 0,32 mm
Synfält 38 x 38 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.9 Visionsystem
143
3.9.4 Kretskortkamera, typ 34, digital
3.9.4.1 Ingående komponenter
3

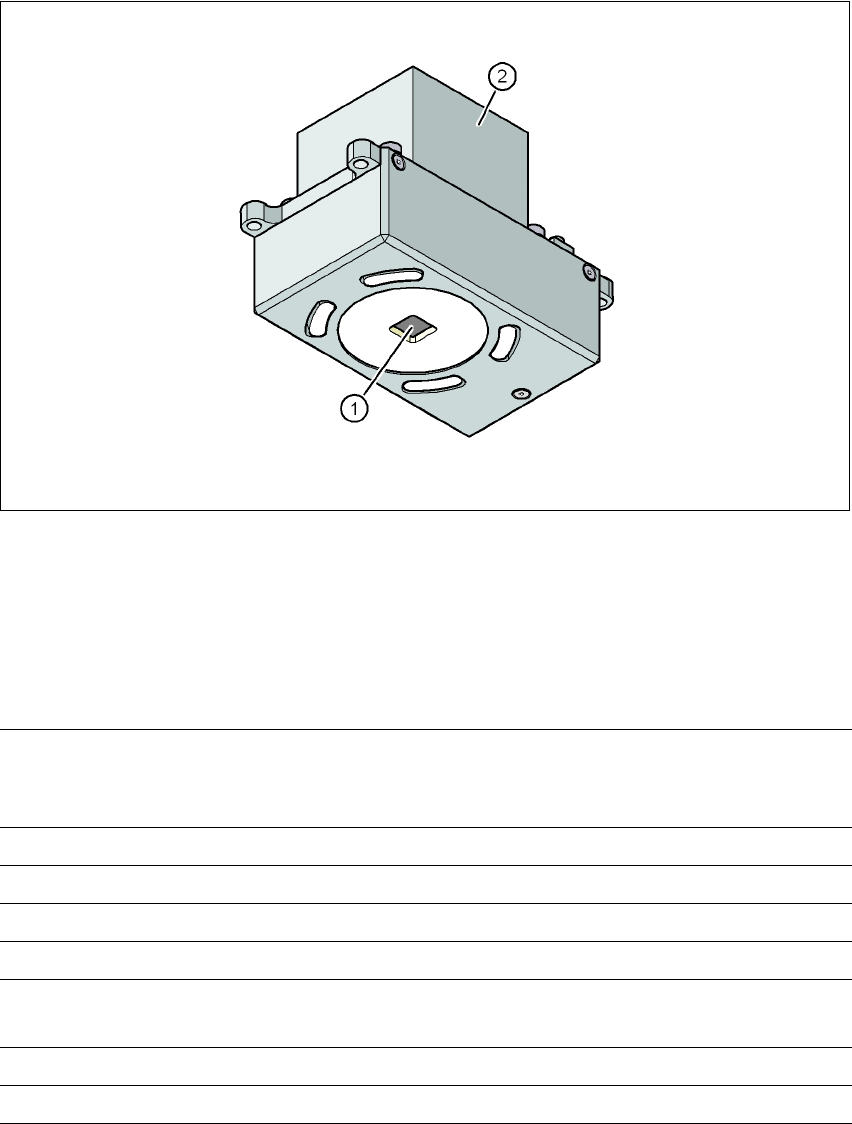

Bild 3.9 - 5 Kretskortkamera, typ 34, digital
(1) Kretskorts-kameraoptik och belysning
(2) Kameraförstärkare
3.9.4.2 Tekniska data
3
Kretskort-styrmärken Upp till 3 (enkelkopplingar och flerutnyttjanden),
upp till 6 vid tillvalet "Långa kretskort" (optionala märken ges ut
av optimeringen).
Lokala styrmärken Upp till 2 per kretskort (kan vara av olika typer)
Bibliotek, minneskapacitet Upp till 255 styrmärkestyper per enkelkoppling
Bildbehandling Kantdetektionsmetod (Singular Feature) på basis av gråskalan
Belysningstyp Belysning framifrån (tre fritt programmerbara nivåer)
Identifieringstid per märke/
kassationsmärke
20 ms - 200 ms
Synfält 5,78 x 5,78 mm²
Avstånd till fokalplanet 28 mm
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.9 Visionsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
144
3.9.4.3 Styrmärken-kriterier
3
2 märken förmedla
3 märken förmedla
X- / Y-placering, vridningsvinkel mellan medel KK-dragning
dessutom: klippning, dragning separat i X- och Y-riktning
Märkformer Syntetiska märken: cirkel, kryss, kvadrat, rektangel, romb, cirku-
lära, kvadratiska och rektangulära konturer, dubbelkors
Mönster: valfritt
Märkytor
Koppar
Tenn
Utan oxidation och lödstopplack
Välvning 1/10 av strukturbredd, alltid bra kontrast mot omgiv-
ningen
Mått syntetiska märken
min. X/ Y-storlek för cirkel och rektangel:
min. X/ Y-storlek för cirkelring och rektangelram:
min. X/ Y-storlek för kors:
min. X/ Y-storlek för dubbelkors:
min. X/ Y-storlek för romb:
min. Rambredd för cirkelring och rektangelram:
min. Balkbredd/balkavstånd för kors, dubbelkors:
max. X/ Y- storlek för alla märkesformer:
max. Balkbredd för kors, dubbelkors:
min. Toleranser generellt:
max. Toleranser generellt:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% av märkmåttet
20% av märkmåttet
Mått på mönster
min. storlek
max. storlek
0,5 mm
3 mm
Märkesomgivning Fritt utrymme runt styrmärken inte nödvändigt, om ingen liknan-
de märkesstruktur finns innanför sökfältet.
