Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.11 Komponentva gn 171 ANM: 3 Vid externa laddning splatser b ehöver ni för komponentvagnen en extra sp…

3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i

3.11 Komponentvagn Från programversion SR.605.03 SP2 Utgåva 10/2012 SV

170

3.11 Komponentvagn

Artikelnr 00119822-xx Komponentvagn D2i/D1i

Det kan dockas två komponentvagnar till automaten. Ställplatsnumreringen finner ni i nedanstå-

ende bild.

Bild 3.11 - 1 Komponentvagnens ställplatser

(1) Ställplats 1

(2) Ställplats 3

(T) Transportriktning för kretskort

Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-

ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.

Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten

Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.11 Komponentvagn

171

ANM: 3

Vid externa laddningsplatser behöver ni för komponentvagnen en extra spänningsmatning (se

avsnitt 3.11.5, sidan 175).

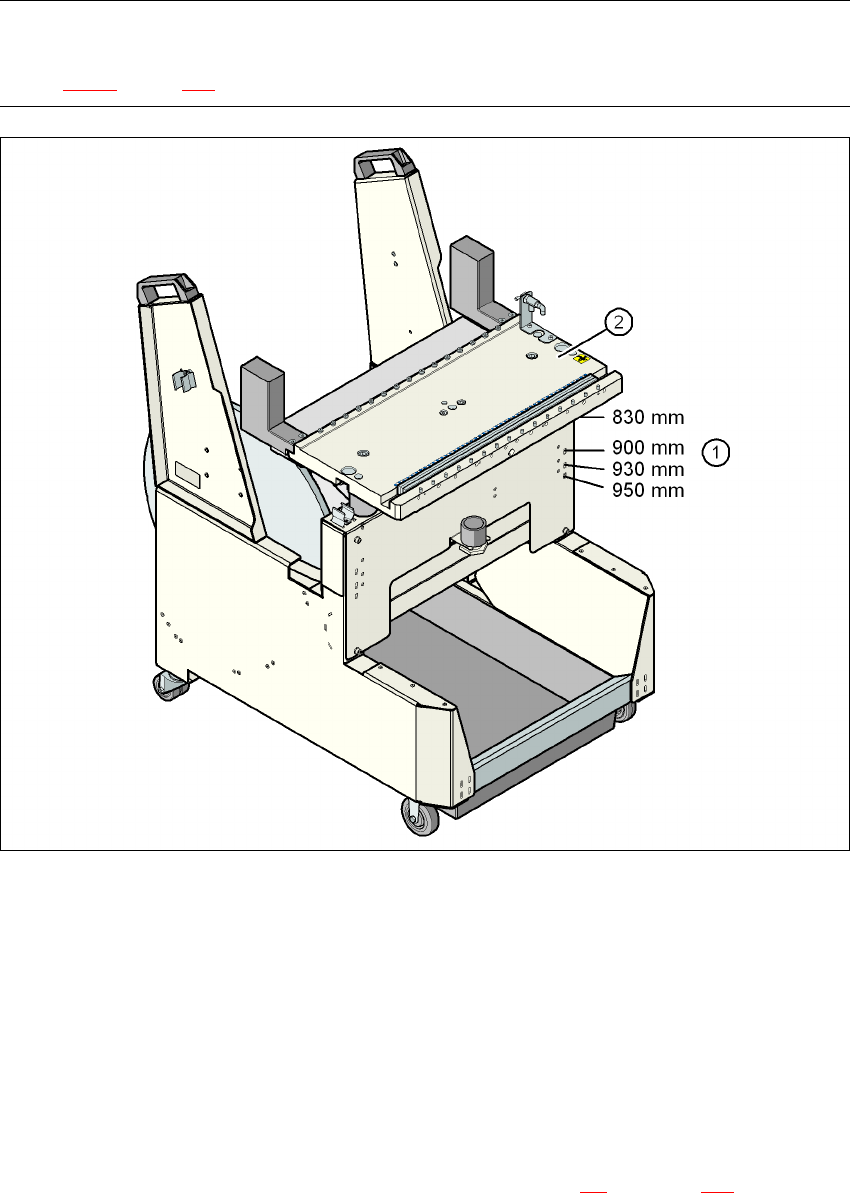

Bild 3.11 - 2 Komponentvagn med en kretskortstransporthöjd på 830 mm

(1) Hål för kretskortstransporthöjder 830 - 950 mm

(2) Komponentbord

Egenskaper

– Vagnarna går lätt.

– Fixeringen av komponentvagnen vid automaten är så precis att den är lämpad också för yt-

monteringsprocesser med 01005-komponenter.

– Komponentvagnarna kan med några få handgrepp anpassas till kretskortstransportörer med

höjderna 830 mm, 900 mm, 930 mm och 950 mm (se avsnitt 4.4

, från sida 214).

– Bandbehållaren kan ta bandrullar med en diameter på upp till 15", optionalt till 19".

3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i

3.11 Komponentvagn Från programversion SR.605.03 SP2 Utgåva 10/2012 SV

172

3.11.1 Ingående komponenter

Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, kommuni-

kationsenhet, bandrullebehållare och avfallsbehållare.

Bild 3.11 - 3 Komponentvagn: vy från front och baksida

(1) Chassi

(2) Bandrullebehållare

(3) Handtag

(4) Avfallsbehållare

(5) Kommunikationsenhet

(6) Komponentbord

(7) Brytare för sänkning av komponentbordet

3.11.2 Beskrivning

Chassit (pos 1 på bild 3.11 - 3) går lätt och är lätt manövrerbart.

Komponentbordet (pos 6 på bild 3.11 - 3

) har en kapacitet på maximal 15 ställplatser för matare

med 30 mm bredd. Matarna centreras med centrerstift och kulkalotter mekaniskt på bordet. Över

en separat tryckluftlist matas bulklåde-mataren med tryckluft.

Gränssnittsanslutningen till automaten sker med en kabel. Strömförsörjning, kommunikation och

NÖDSTOPP-slingor går genom kabeln. Tryckluftsförsörjningen till Bulkcase-matarenheten och

lyftmekanismen, går också över detta gränssnitt.
