3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i 3.11 Komponentvagn Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 178 Bandrullebehållaren på den andra nivån kan installe r as på två olika höjdpositio…
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.11 Komponentvagn
177
3.11.7 Bandrullebehållare på den andra nivån
Artikelnr 00119773-xx Andra nivån för komponentrullar för D2i/D1i
Vid en maximalutrustning av komponentvagnen med 3 x 8 mm frammatningsmoduler kan band-
rullarna i bascontainern (pos 4 på bild 3.11 - 6
) tvingas in vilket försvårar hanteringen av bandrul-
larna. Med bandrullebehållaren på den andra nivån (pos 1 på bild 3.11 - 6
) går det att flytta ut
bandrullar, som sitter fast i bascontainern till behållaren på den andra nivån och på så sätt under-
lätta hanteringen. Den förhöjda anordningen av bandrullebehållaren i den andra nivån förbättrar
ergonomin vid riggning och påfyllning av byggelement.

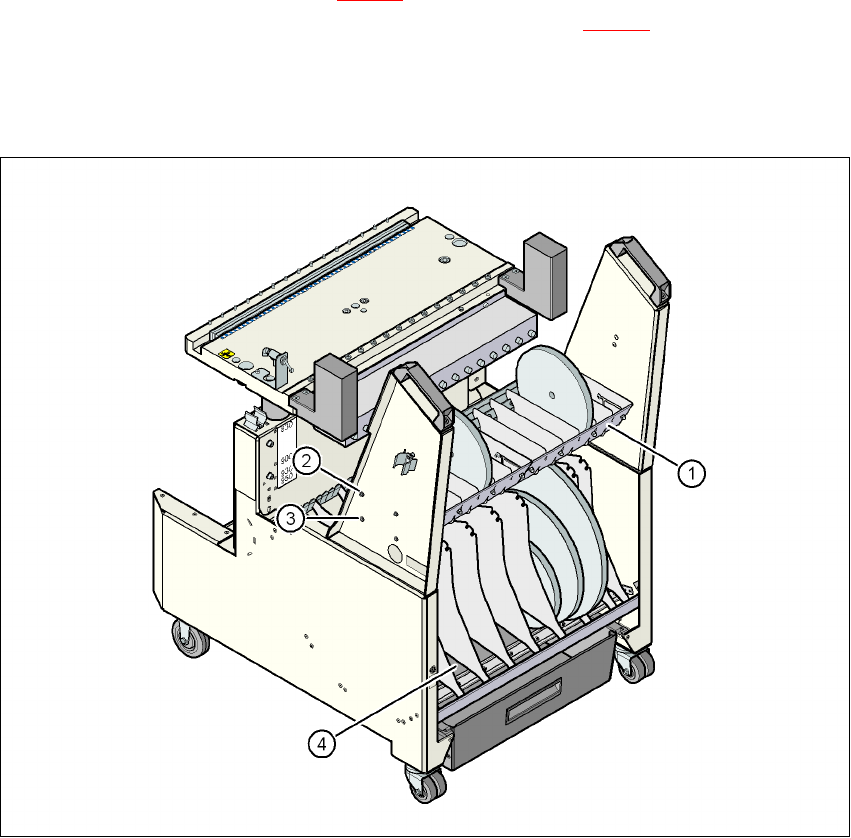

Bild 3.11 - 6 Den andra nivån för komponentrullar
(1) Bandrullebehållare på den andra nivån
(2) Övre montageposition
(3) Nedre montageposition
(4) Basbehållare
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.11 Komponentvagn Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
178
Bandrullebehållaren på den andra nivån kan installeras på två olika höjdpositioner (pos 2 och pos
3 på bild 3.11 - 6
, sidan 177) på komponentvagnen. Den maximalt tillåtna rullstorleken är sju tum.
Den maximala rulldiameter i basbehållaren kan vid en komponentvagnhöjd på 900 mm, beroende
på monteringspositionen, anta följande värden:
3
Bandrullebehållaren på den andra nivån är hälften så bred som komponentvagnen. Vid beställ-
ning levereras en bandrullebehållare. Den kan installeras på komponentvagnens högra eller
vänstra sida. Om den fulla komponentbandbredden skall användas behövs två bandrullebhållare
på den andra nivån.
Bandrullebehållare på den andra nivån Max. rulldiameter i basbehållaren
Övre montageposition 13 tum
Nedre montageposition 10 tum
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.11 Komponentvagn
179
3.11.8 Matare-fixering
Artikelnr 00119623-xx Matare-fixering D2i/D1i
Matare-fixering är en ytterligare mekanisk säkring. Den förhindrar bortryckning av mataren av
misstag på komponentbordet och utesluter kollisionsrisken med ytmonteringshuvudet.
Matare-fixering är fäst med skruvar på framsidan av komponentbordet. Klorna fixerar matarens
fötter. För varje komponentvagn behövs en matare-fixering.
3

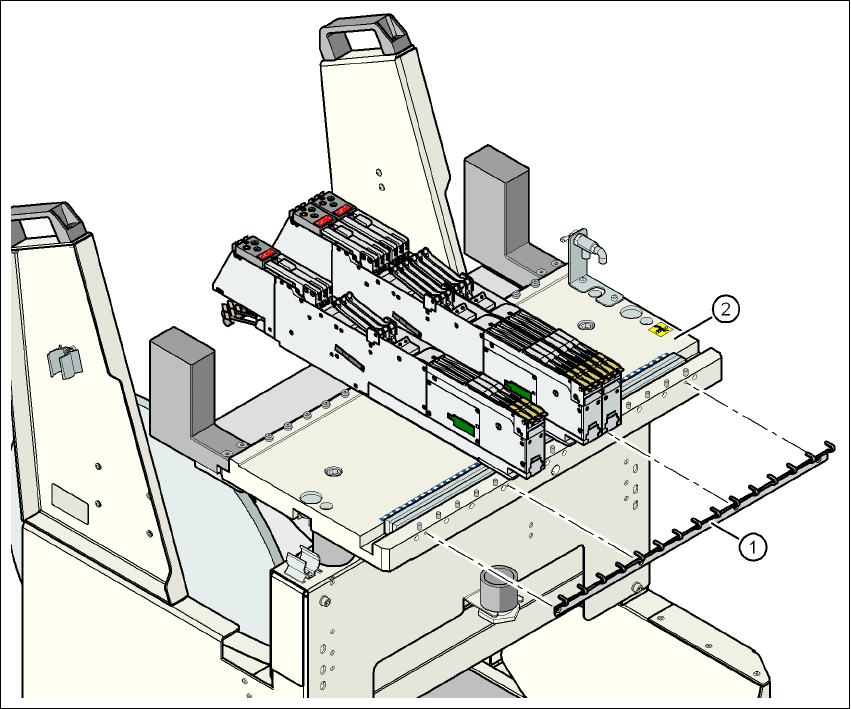

Bild 3.11 - 7 Matare-fixering
(1) Matare-fixering
(2) Komponentbord
