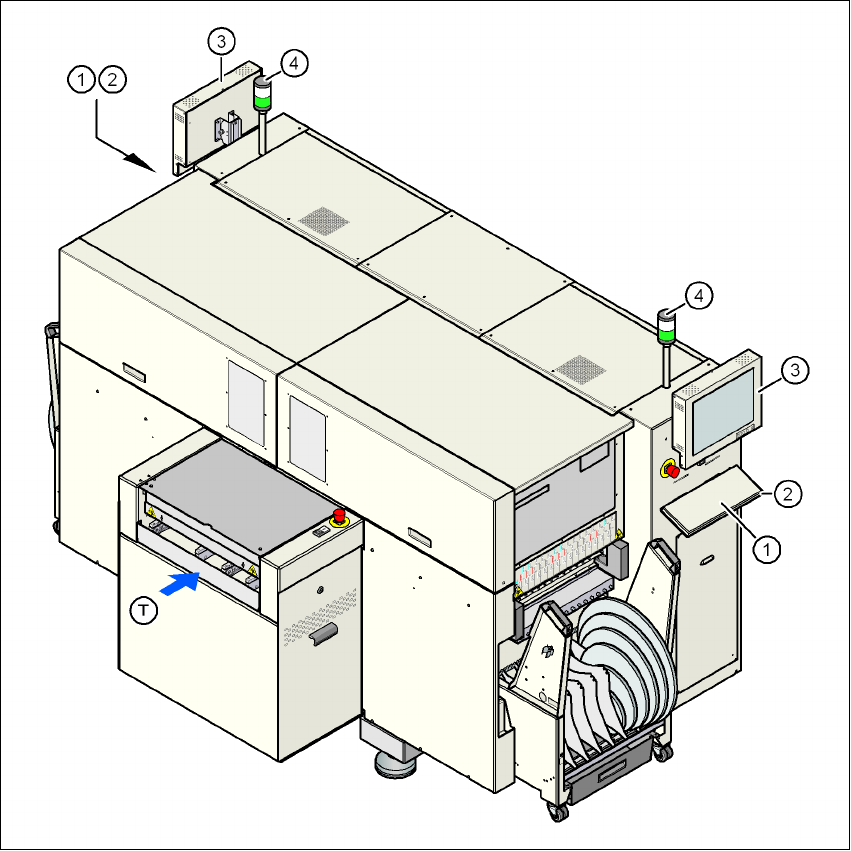

Bild 4.1 - 2 Leveranskonfiguration av D1i/D2i automater

(1) Tangentbord

(2) Uppläggningsplåt för tangentbord

(3) Monitor

(4) Signallampa

(T) Transportriktning för kretskort

4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i

4.1 Transport och leveranskonfiguration Från programversion SR.605.03 SP2 Utgåva 10/2012 SV

186

4.1.4 Transport av automaten i transportlådan

4.1.4.1 Serviceerbjudande

Som service erbjuder ASM Assembly Systems en komplett integrering av automater in i er pro-

duktionslinje. På grund av vårt Know-how och de rätta verktygen och hjälpmedlen, är det möjligt

att genomföra en optimal installation. Förutsättning är dock att de i förväg bestämda nödvändiga

infrastrukturåtgärderna är genomförda på er produktionsplats.

Tänk på att den säkraste transporten av automaten sker i transportlådan, eller åtminstone på sin

lastpall. Ni undviker därmed svåra skador på automaten, då exempelvis maskinfötterna kolliderar

med hinder.

4.1.4.2 Säkerhetsanvisningar

VARNING 4

– Följ de gällande olycksförebyggande föreskrifter som beträffar transport av tungt gods.

– Om ni vid transport av automaten, inte använder den i avsnitt 4.1.4.3

specificerade gaffel-

trucken, riskerar ni att maskinen tippar.

– Bär lämpliga skyddsskor för att undvika risken för klämskador på fötterna.

4.1.4.3 Transportmedel

Använd för transporten av automaten på pallen resp. i transportlådan, en gaffeltruck med följande

specifikationer:

Gaffellängd min. 1800 mm

Lyftkraft min. 3000 kg

Fri gaffelbredd min. 350 mm 4

Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning

Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.1 Transport och leveranskonfiguration

187

4.1.4.4 Ansatspunkter för gaffeltrucken på transportlådan resp. pallen

Sätt in gaffeltrucken bara på de ställen som är markerade med (A) på bild 4.1 - 1. Vi rekommen-

derar att ni behåller transportlådan resp. pallen med förpackningen, för senare bruk.

VARNING 4

Om ni emellertid skulle transportera automaten utan transportlåda eller lastpall, måste ni under

alla villkor ta del av informationen i nästa avsnitt. Ni undviker därigenom svåra skador på auto-

maten.

4.1.5 Transport av automaten utan transportlåda eller lastpall

4.1.5.1 Säkerhetsanvisningar

VARNING 4

→ Följ de gällande olycksförebyggande föreskrifter som beträffar transport av tungt gods.

→ Bär lämpliga skyddsskor för att undvika risken för klämskador på fötterna.

→ Läs innan transporten, noga igenom hela detta avsnitt, för att undvika svåra skador på auto-

maten.

→ Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten. Om maskin-

fötterna släpar i golvet under transporten och stöter mot hinder, kan maskinfötternas fästan-

ordningar i maskinramen bli skadade!

4.1.5.2 Transportmedel

Använd vid transport av automaten, en gaffeltruck med följande specifikation:

Gaffellängd Min. 1800 mm

Lyftkraft Min. 3000 kg

Gaffelavstånd, när gaffeln är parallell med

kretskortstransportriktningen är Max. 750 mm

Gaffelavstånd, när gaffeln är tvärs mot

kretskortstransportriktningen är 800 mm - 900 mm
