Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.3 Uppställning av automaten 201 4.3 Upp ställning av automaten 4.3.1 Kret skort stransportörshöjd …
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
200
4.2.4 Gränssnitt
4

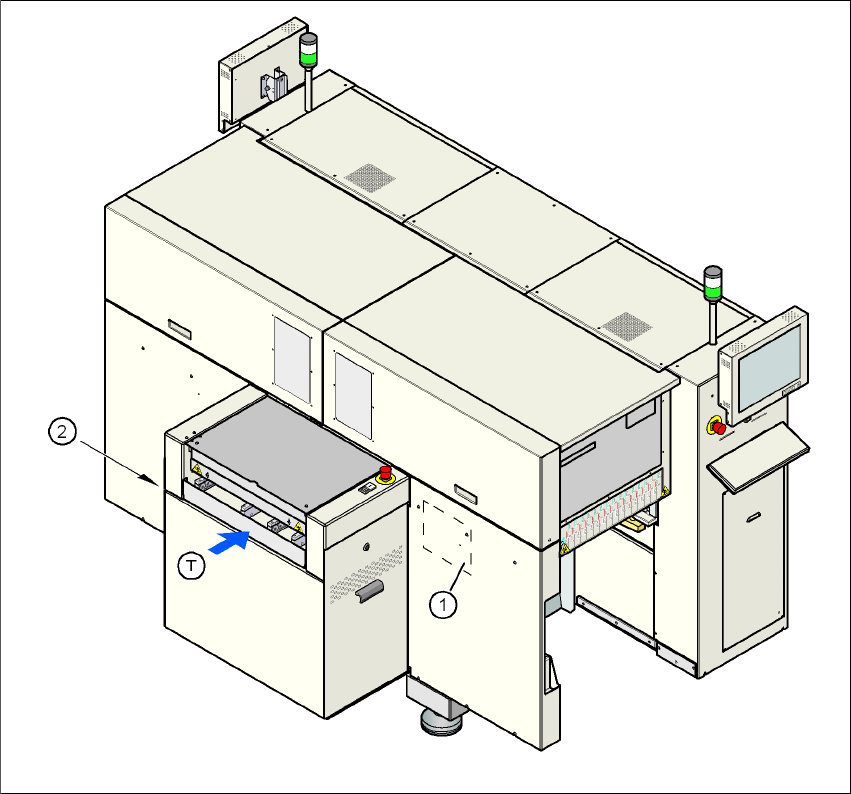

Bild 4.2 - 10 Gränssnitt
4
(1) Transportstyrning med Siemens transportgränssnitt
(2) PC- och LAN-anslutning i påbyggnad "Kretskortsinmatning"
(T) Transportriktning för kretskort
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.3 Uppställning av automaten
201
4.3 Uppställning av automaten
4.3.1 Kretskortstransportörshöjd för automaten
Automaten kan ställas in för följande kretskortstransportörshöjder:
830 mm ± 15 mm Standardhöjd 4
900 mm ± 15 mm Tillval 4
930 mm ± 15 mm Tillval 4
950 mm ± 15 mm SMEMA-tillval 4
ANM 4
Som kretskortstransportörshöjden betecknar man avståndet mellan överkanten av krets-
kortstransportörsremmen och underkant av maskinfötterna.
4.3.2 Varningsanvisning
FARA 4
Endast ASM AS-tekniker resp. certifierad personal har tillåtelse att ställa upp och sätta automaten
i drift.
→ Följ de gällande föreskrifterna om förebyggande av olycksfall.
→ Lägg aldrig maskinfötterna för montage under automaten. Alla delsystemen och delar är
monterbara från friutrymmena för komponentborden. Om ni ändå måste utföra montagearbe-
ten på undersidan av automaten, måste den ytterligare säkra den genom lämpliga åtgärder.
Gaffeltrucken ensam är inte tillåtet!
→ Se till att portalen positioneras över kretskortstransportörens område, så att ni inte inskränker
på platsen att röra huvudet under montaget. Ni eliminerar därmed skaderisken.
→ För höjdinställningen av automaten krävs två personer:
– en person utför själva montagearbetena,
– den andra personen betraktar lägesstabiliteten av den upplyfta automaten vid montaget.
→ Bär skyddsskor för skydd av era fötter.
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.3 Uppställning av automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
202
4.3.3 Verktyg och hjälpmedel
För höjdinställningen av automaten behöver ni följande verktyg och hjälpmedel:
– Öppen nyckel SW 65, artikelnr 00353827-01
Nyckelvidd 65 för sexkant-kontermuttrarna M24 vid maskinfoten 4
– Sexkantsstiftnyckel, storlek 10, artikelnr 00373926-01
för insexskruvarna M12, för fastsättning av distansstycket för de maskinfötterna 4
–Gaffeltruck
Gaffellängd: min. 1800 mm 4
Lyftkraft: min. 3000 kg 4
Gaffelvidd: Se bild 4.3 - 1
, sida 203 4
– Maskinvattenpass: Noggrannhet 0,02 mm/m
– Luftkuddetransportsystem: SIPLACE HSxx, artikelnr 00119002-xx
