4.3.5 Montera signallampa
→ Tag bort de båda övre täckplåtarna.
→ Förbind signallampans kabel med grundmaskinens kabel.
→ För in signallampa i hålet så långt in, att röret till signallampan sticker in i den underliggande
klämman.
→ Drag åt klämmans insexskruv.
→ Fäst de båda övre täckplåtarna.
4.3.6 Sätt fast monitorer
→ Sätt fast monitorerna och anslut kablarna.
→ Kontrollera kabelanslutningarna
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.3 Uppställning av automaten
207
4.3.7 Avståndsmått för maskinfötterna och den fasta kretskort-transportkanten
4.3.7.1 Maskinfötternas avståndsmått och kretskortsenkeltransportörens fasta
högra och vänstra transportkant
4

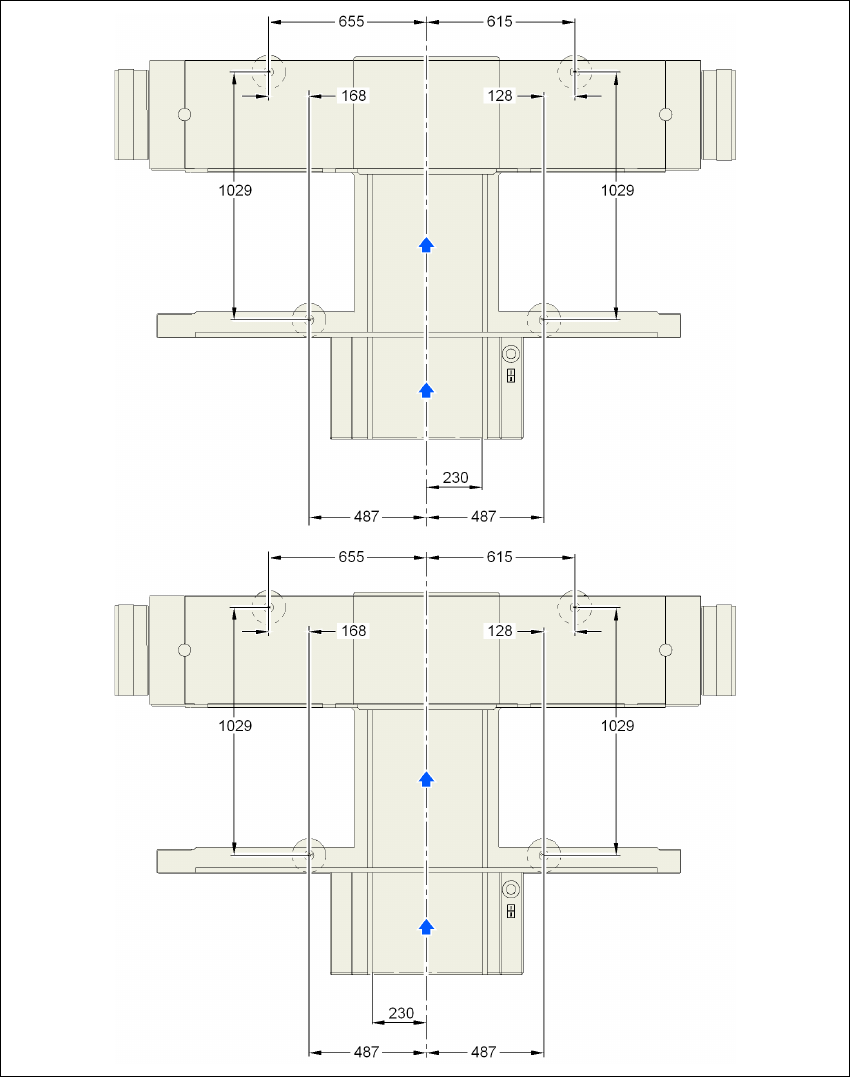

Bild 4.3 - 3 Maskinfötternas avstånd och kretskortsenkeltransportörens fasta högra och vänstra transportkant
i millimeter
Fast transportkant
höger
Fast transportkant
vänster
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.3 Uppställning av automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
208
4.3.7.2 Maskinfötternas avståndsmått och kretskortsdubbeltransportörens fasta
högra och vänstra transportkant
4
Bild 4.3 - 4 Maskinfötternas avstånd och kretskorts-dubbeltransportörens fasta högra och vänstra transportkant
i millimeter
Fast transportkant
höger
Fast transportkant
vänster
