Driftsinstruktion SIPLACE D1i/D2i 1 Inledning Från programversion SR.605.03 SP2 Ut gåva 10/2012 SV 1.1 Maskinbeskrivning 21 för också användas till den tidiga re versionen av automaten. Dä rutöver kan den tidigare mo- de…

1 Inledning Driftsinstruktion SIPLACE D1i/D2i

1.1 Maskinbeskrivning Från programversion SR.605.03 SP2 Utgåva 10/2012 SV

Bild 1.1 - 3 SIPLACE-princip

1.1.5 Nya alternativ och prestanda

För att utvidga automatens funktionalitet erbjuds följande tillval:

– 01005-Paket

SIPLACE D1i- och D2i-ytmonteringsautomater är förberedda för montering med komponen-

ter av typen 01005. För monteringen krävs endast komplettering av 12-segments Col-

lect&Place-huvudet med paketet 01005. Vid ett installerat 0201-paket krävs för uppgradering

till 01005-bestyckning ingen ny komponentkamera. 1

– 0201-Paket

För bearbetningen av 0201-komponenter med 12-segments-Collect&Place-huvud erbjuder vi

0201-paketet. 0201-paketet kan väljas som standard vid ytmonteringsautomaterna. 1

– Komponentvagn

Komponentvagnens design har omarbetats. Fasta handtag ersätter fällhandtagen. Det sparar

tid vid byte av komponentvagn. Den nya komponentvagnen är nedåtkompatibel och kan där-

Driftsinstruktion SIPLACE D1i/D2i 1 Inledning

Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 1.1 Maskinbeskrivning

för också användas till den tidigare versionen av automaten. Därutöver kan den tidigare mo-

dellen av komponentvagnen användas till D4i-automaten. 1

– Bandrullebehållare på den andra nivån

Vid en maximalutrustning av komponentvagnen med 3 x 8 mm frammatningsmoduler kan

bandrullarna tvingas in i bascontainern och försvåra hanteringen av bandrullarna. Med band-

rullebehållaren i den andra nivån går det att flytta ut bandrullar, som sitter fast i bascontainern

till den andra nivån och på så sätt underlätta hanteringen. Den förhöjda anordningen av band-

rullebehållaren i den andra nivån förbättrar ergonomin vid riggning och påfyllning av byggele-

ment. 1

– Komponentkamera, typ 30

Komponentkameran av typ 30 avlöser komponentkamerorna av typerna 29 och 38. Med den

kan både 0201-komp. och 01005-komp. centreras optiskt. 1

– Maskinskydd

Skyddshuven har fått en ny utformning. Mittstaget hos de tidigare automaterna i D-serien

bortfaller. Vid öppnade skyddshuvar är en obebehindrad åtkomst möjlig till automatens inre.1

1 Inledning Driftsinstruktion SIPLACE D1i/D2i

1.1 Maskinbeskrivning Från programversion SR.605.03 SP2 Utgåva 10/2012 SV

1.1.6 Automatens serienummer

Automatens serienummer finns på två ställen.

– Dels är serienumret (t.ex. C1) inslaget i botten av maskinramen på sidan av pneumatikenhe-

ten (se pos 1 bild 1.1 - 4

– Dessutom är serienumret instansat på typskylten på automaten (se pos 2 bild 1.1 - 4

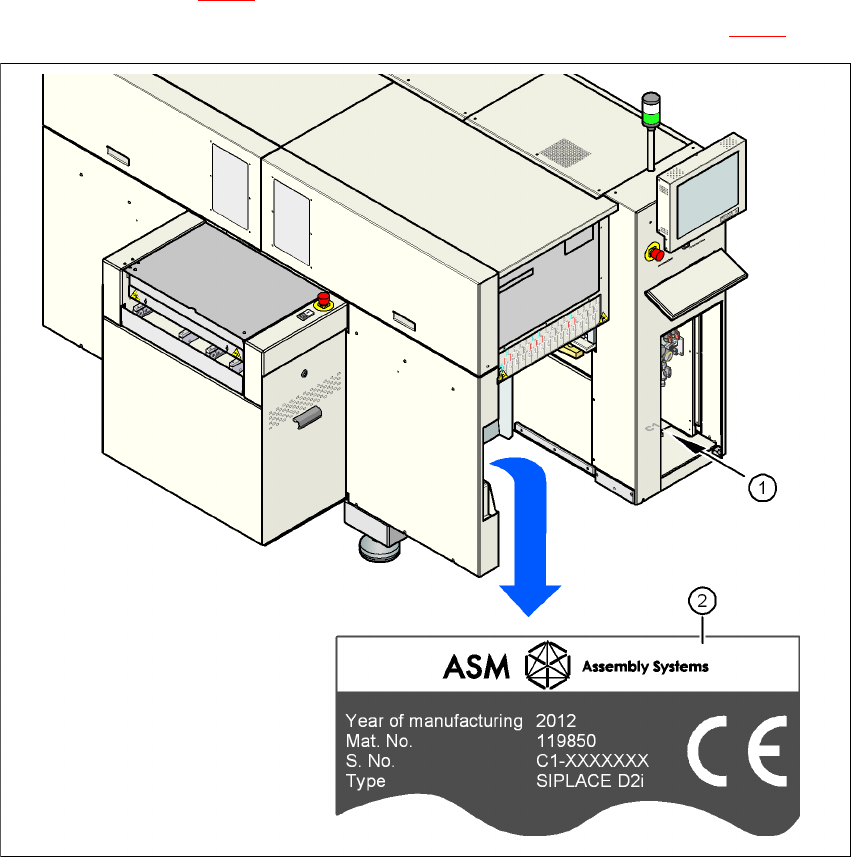

Bild 1.1 - 4 Platser med serienumret på automaten
