Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.4 Anpas sa komponentvagn till kre tskort-transporthöjden 215 → Häng på krokarna till lyfta nordnin…
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.4 Anpassa komponentvagn till kretskort-transporthöjden Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
214
4.4 Anpassa komponentvagn till kretskort-transporthöj-
den
Komponentvagnen för S-matarenheter kan ställas in med några få handgrepp, till följande krets-
kortstransportörshöjder:
830 mm ± 15 mm Standardhöjd
900 mm ± 15 mm Tillval
930 mm ± 15 mm Tillval
950 mm ± 15 mm SMEMA-tillval 4
4.4.1 Varningsanvisning
VARNING 4
Endast tekniker från ASM Assembly Systems eller certifierade personer har tillåtelse att ställa om
komponentvagnshöjden.
→ Följ de gällande föreskrifterna om förebyggande av olycksfall.
→ Tag bort alla matare från komponentbordet, när ni ställer om höjden på komponentbordet.
4.4.2 Verktyg och hjälpmedel
För höjdinställningen av komponentvagnen behöver ni följande verktyg och hjälpmedel:
– Sexkantsstiftnyckel, storlek 5
– Ringskruv med M12-gänga för lyftning av komponentvagn-bord, DIN 580 M12-St,
artikelnr 00048350-xx
– Lyftanordning för lyftning av komponentvagn-bord, lyftkraft minst 80 kg
4.4.3 Ändra komponentvagnhöjd
VARNING 4
Lyft bort alla matare från komponentvagn-bord.
→ Skruva in ringskruvarna i M12-hålen (pos 1 på bild 4.4 - 1
, sidan 216) i komponentvagn-bor-
det.
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.4 Anpassa komponentvagn till kretskort-transporthöjden
215
→ Häng på krokarna till lyftanordningen i ringskruvarna (pos 2 på bild 4.4 - 1, sidan 216).
→ Spänn linan till lyftanordningen.
→ Lossa de 8 insexskruvarna, M6x12 (pos 4 på bild. 4.4 - 1
, sidan 216).
→ Lyft komponentvagn-bordet eller sänk det till önskad höjd.
→ Kontrollera höjdens förinställning med hjälp av läget av kontrollhål. Kontrollhålet för den valda
höjden får inte täckas av pelaren.
→ Korrigera i så fall höjden så, att hålen för fästskruvarna i bryggan stämmer överens med de
gängade hålen i den vertikala profilpelaren (se bilderna på sidorna 217
, 219, 221 och 223.
→ Fäst bryggan (pos 5) med de 8 insexskruvarna och brickor, på de vertikala profilpelarna. Lä-
get på insexskruvarna visas i bilderna 4.4 - 2
till 4.4 - 9.
Kretskortstransporthöjd Bild Sida
830 mm 4.4 - 2
217
900 mm 4.4 - 4 219
930 mm 4.4 - 6 221
950 mm 4.4 - 8 223
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.4 Anpassa komponentvagn till kretskort-transporthöjden Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
216
4

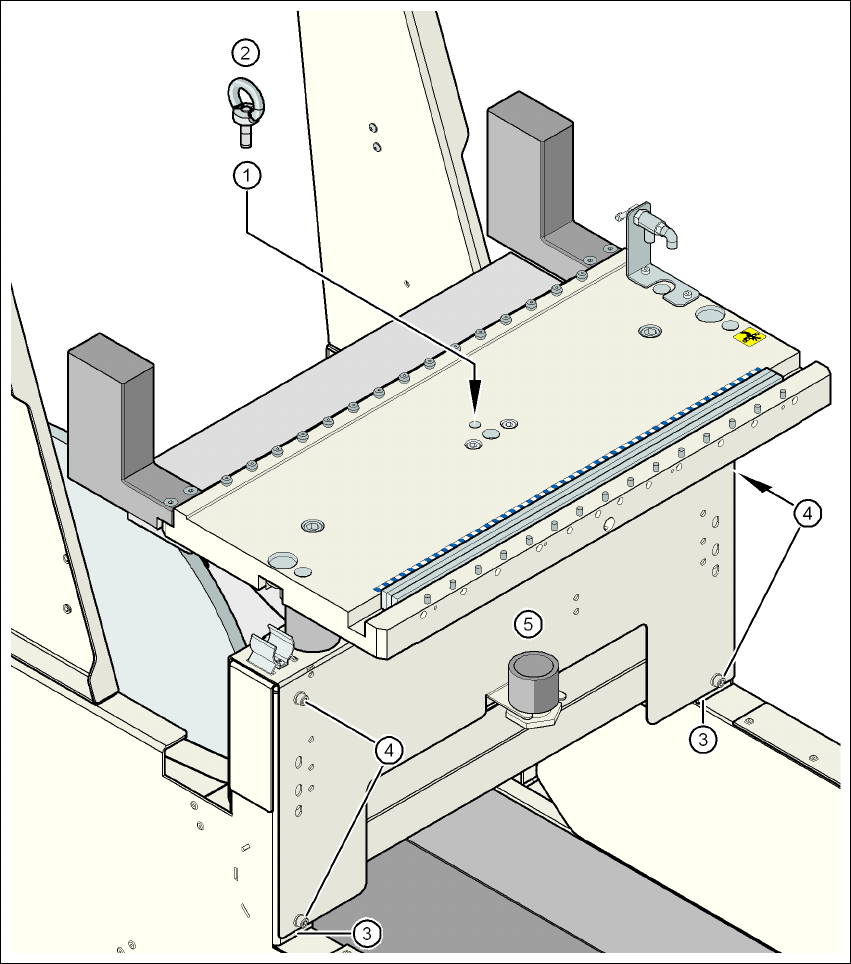

Bild 4.4 - 1 Position av ringskruven på komponentvagn
(1) M12-hål för ringskruvar
(2) Ringskruv DIN 580 M12-St
(3) Vertikal profilpelare
(4) Insexskruv, M6x12 med bricka, 8 styck
(5) Brygga
