4.5 Anpassa styrkanal för tomband
Sätts matare in som bearbetar band med en fickhöjd > 17 mm, som t. ex. vid 44 mm S DP-matare,
så måste skiljeplåten tas bort (pos 1 på bild 4.5 - 1
).
4

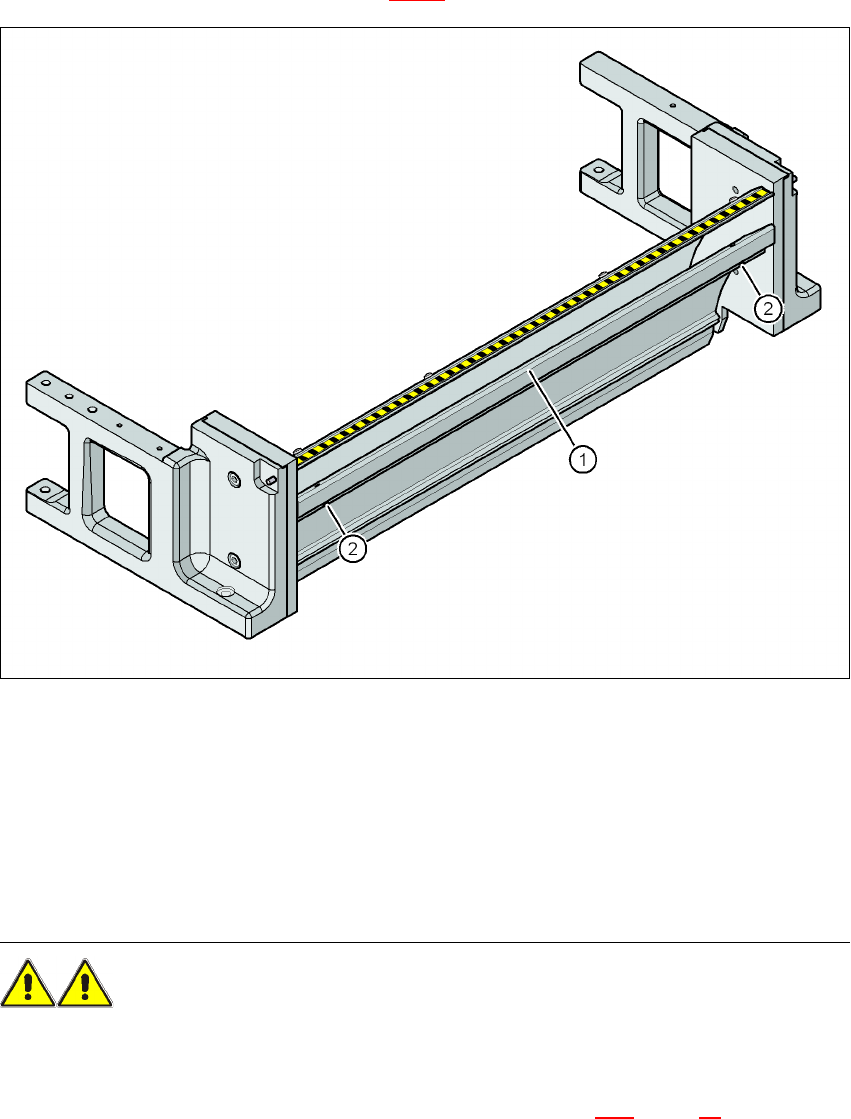

Bild 4.5 - 1 Styrkanal för tomband med komponent-kassationsbehållare
(1) Skiljeplåt för band > 17 mm demonterbar
(2) Skruv DIN 84 - M3x6, 2 st
4
4
4.5.1 Säkerhetsanvisningar
VARNING 4
→ Koppla ifrån automaten med huvudbrytaren vid demontage av skiljeplåten.
→ Koppla bort automaten från nät- och tryckluftsmatning.
→ Säkra automaten mot återinkoppling som det beskrivs i avsnitt 2.10
, sidan 91.
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.5 Anpassa styrkanal för tomband Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
226
→ Vänta tills arbetstrycket för kapningsaggregatet har sjunkit till 0 MPa.
→ Bär kraftiga skyddshandskar.
→ För inte in händerna i det inre av tombandskanalen.
4.5.2 Ta bort skiljeplåt
→ Lossa de båda spårskruvarna (pos 2 på bild 4.5 - 1, sidan 225)
→ Dra ut skiljeplåten (pos 1 i bild 4.5 - 1
, sida 225).
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.6 Ta automaten i drift
227
4.6 Ta automaten i drift
4.6.1 Ta automaten i drift hos kunden
→ Kontrollera att alla delsystem sitter korrekt.
→ Innan transportsäkringen till X/Y-axeln tas bort torkas linjärstyrningsskenorna av med en
luddfri duk. Använd inga lösningsmedel för detta (se avsnitt 4.3.11
, sidan 213.
→ Starta maskinen och gör en referenskörning.
→ Kopiera ytmonteringsprogrammet till datorn och testa det.
→ Kontrollera maskinens nollpunkt efter en varmkörningstid på 3-4 tim.
→ Rigga kundens matare tillsammans med kundens operatörspersonal och i enlighet med kun-
dens ytmonteringsprogram.
→ Instruera operatörspersonalen i hanteringen av matarna i enlighet med JobGuide.
→ Kontrollera alla kundspecifikt monterade tillval (framför allt program) för funktion och beställ i
förekommande fall reservdelar med beställningsformuläret eller via fax.
4.6.2 Instruera kundens personal
→ Förklara alla kundspecifikt inmonterade tillval, framför allt program/programkompatibilitet.
→ Förklara programeditorerna till linjedatorn / SIPLACE Pro för programmerarna.
→ Instruera operatörer och installerare i stationsprogrammet.
→ Förklara lösenordskyddet.
→ Instruera kundpersonalen i underhålls- och skötselarbetena i enlighet med JobGuide.
4.6.3 Testkörning resp. start av produktionen
→ Testa linjen med testkretskortet eller ett kretskort från kunden.
→ Skriv upp kundprodukt- och prestandadata, bearbeta data och dokumentera dem i Installation
Report.
→ Spara data och överlämna säkerhetskopior till kunden.
