5 Operatörspersonalens uppgifter Dri ftsinstruktion SIPLACE D1i/D2i 5.2 Reglage- och visningselement Från pr ogramversion SR.605.03 SP2 Utgåva 10/2012 SV 234 5.2.2 Läge - del 2 5 Bild 5.2 - 2 Reglage- och visningselement…
Driftsinstruktion SIPLACE D1i/D2i 5 Operatörspersonalens uppgifter
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 5.2 Reglage- och visningselement
233
5.2 Reglage- och visningselement
5.2.1 Läge - del 1
5
Bild 5.2 - 1 Reglage- och visningselement - del 1
(1) Manöverpanel på strömförsörjningssidan
(2) Huvudbrytare
(3) Startknapp (vit)
(4) Stoppknapp (svart)
(5) Komponenträkneverk
(6) Tangentbord
(7) NÖDSTOPP-knapp
(8) LCD-bildskärm
(9) Varningslampa
5 Operatörspersonalens uppgifter Driftsinstruktion SIPLACE D1i/D2i
5.2 Reglage- och visningselement Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
234
5.2.2 Läge - del 2
5

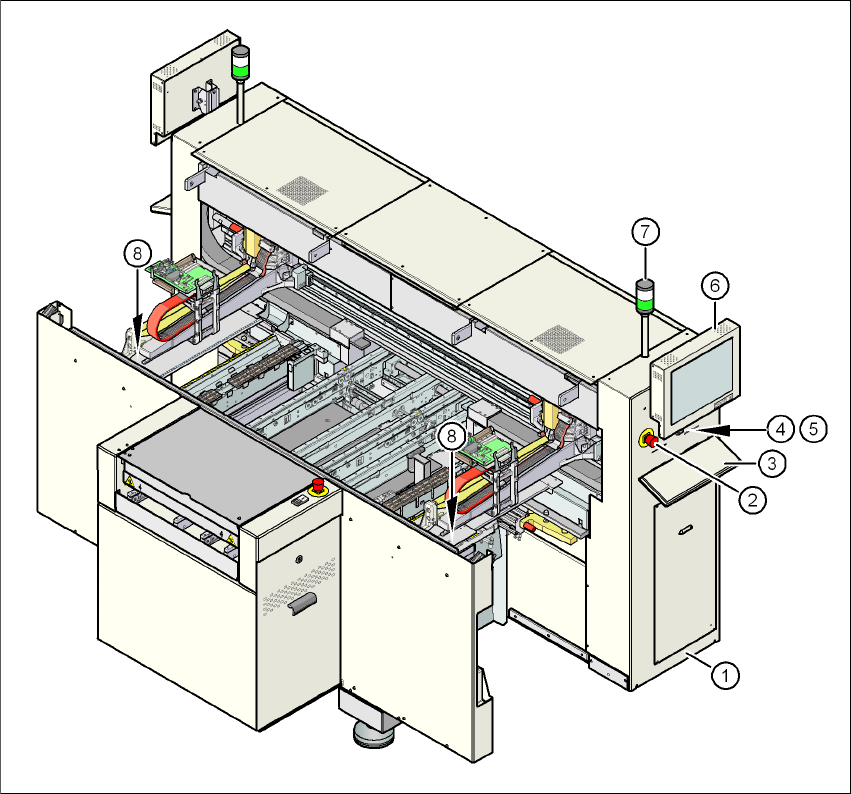

Bild 5.2 - 2 Reglage- och visningselement - del 2
(1) Manöverpanel på pneumatiksidan
(2) NÖDSTOPP-knapp
(3) Tangentbord
(4) Startknapp (vit)
(5) Stoppknapp (svart)
(6) LCD-bildskärm
(7) Varningslampa
(8) Knapp för upplyftning av komponent-bordet
Driftsinstruktion SIPLACE D1i/D2i 5 Operatörspersonalens uppgifter
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 5.2 Reglage- och visningselement
235
5.2.3 Beskrivning
Alla reglage är placerade så att de är inom räckhåll för personer av min. längd 1,40 cm.
Huvudbrytare 5
Huvudbrytaren används för att slå på och av spänningsmatningen till automaten.
VARNING
Delar av anläggningen är strömförande med livsfarlig spänning - även när huvudbrytaren är från-
slagen. 5
Stoppknapp 5
Med hjälp av denna knapp stoppas automaten.
Startknapp 5
Med denna knapp startas automaten efter att huvudbrytaren slagits till resp efter att fel åtgärdats.
NÖDSTOPP-knapp 5
När NÖDSTOPP-knappen trycks in spärras den i intryckt läge. Strömförsörjningen till portalaxlar-
na, stjärnaxeln till ytmonteringshuvuden, transportbanden och kapningsaggregat, avbryts. De ex-
terna säkerhetsslingornabryts. Vrid knappen för att släppa upp den.
Komponenträkneverk 5
Komponenträknaren visar antalet bearbetade komponenter.
LCD-bildskärm 5
På båda sidor om automaten finns en flat bildskärm.
Tangentbord 5
Under bildskärmen är tangentbordet placerat.
Signallampor 5
Varningslampornas färgsekvens är vit - grön. Lamporna indikerar automatens driftstillstånd och
ev funktionsfel för automaten.
