5.5 Operatörskontroll runt maskinen

5.5.1 Kontrollera S-matare

→ Kontrollera att bandet ligger riktigt i S-matarens fjädrar.

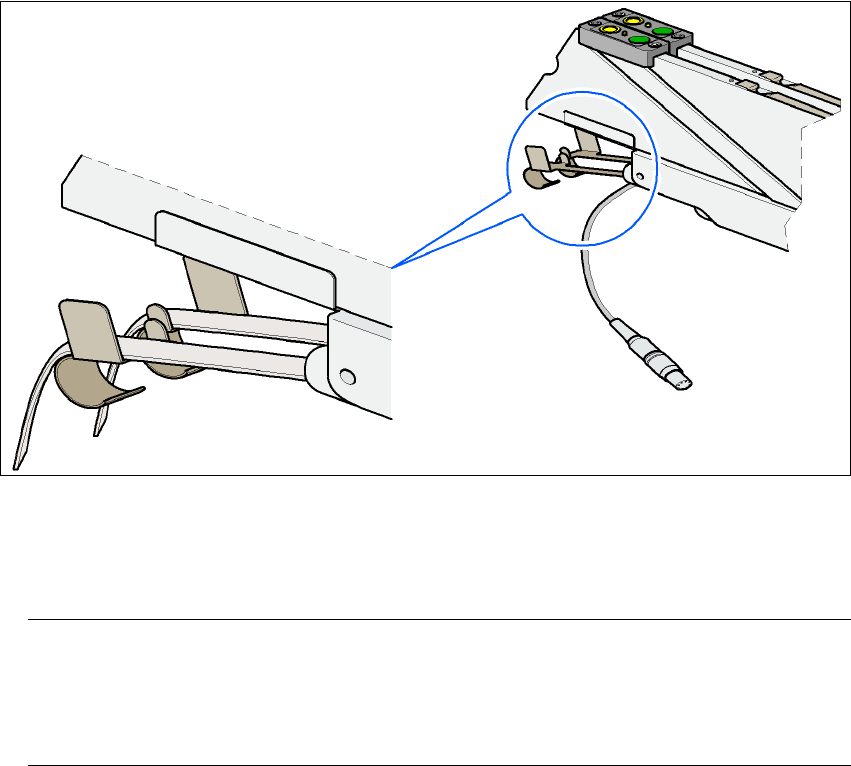

Bild 5.5 - 1 Lägga in band i S-matarens fjädrar

→ Kontrollera om S-matarens foliebehållare är full.

Om den är full, dra ut folien och klipp av den med en sax.

ANM

Om folien inte klipps av utan rivs av finns det risk för problem med bandavdragningen.

3 x 8 mm - matarna är utrustade med integrerad kniv. Den befinner sig under luckorna vid

matarens slut i foliebehållare. 5

→ Kontrollera vid kombimatare (24/32 mm), om borttagningsfönstret på mataren är av rätt stor-

lek för komponenterna.

→ Kontrollera att bandstyrningarna vid kombimatarna (24 mm / 32 mm) är korrekt placerade.

Driftsinstruktion SIPLACE D1i/D2i 5 Operatörspersonalens uppgifter

Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 5.5 Operatörskontroll runt maskinen

243

5.5.2 Skarva banden i god tid

ANM:

Skarva banden i god tid så att inte matarenheterna körs tomma. Annars finns det risk för för-

längda stilleståndstider.

Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar

upp änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan leda till

plockningsfel och förlängd stilleståndstid. 5

5.5.3 Kontrollera kretskortsstöden

→ Kontrollera positionen av de magnetiska kretskortsstöden på lyftbordet:

– Se till att kretskortsstöden inte kolliderar med komponenterna på kretskortets undersida.

– Se till att kretskortsstöden inte kolliderar med vangerna till kretskorttransportören.

– Använd bara kretskortstöd, som är beskrivna i avsnitt 6.9

, sidan 295.

5.5.4 Sätta in skiljeplåt i bandbehållare

→ Skiljeplåten olika kanter och kan sättas in i bandbehållaren på två sätt. Vid användning av

insticksaxlar pekar skiljeplåten med ursparingarna för insticksaxlarna uppåt (se pos 6 på bild

5.5 - 2

, sidan 244). Om ni inte använder insticksaxlar, pekar den avrundade kanten på skilje-

plåten (se pos 5 på bild 5.5 - 2

, sidan 244).

→ Sätt in skiljeplåtar enligt bild 5.5 - 2

, sida 244 och observera att minsta delning för bandbehål-

laren är 2 x. På detta sätt undviks ytmonteringsfel.

→ Kontrollera att skiljeplåtarna har samma rastposition i alla tre styrlisterna. Om inte kan skilje-

plåten knäckas eller böjas.

5 Operatörspersonalens uppgifter Driftsinstruktion SIPLACE D1i/D2i

5.5 Operatörskontroll runt maskinen Från programversion SR.605.03 SP2 Utgåva 10/2012 SV

244

Bild 5.5 - 2 Skiljeplåtar i bandbehållare

(1) Styrskena för skiljeplåtar

(2) Bandbehållare

(3) Bandavfallsbehållare

(4) Placering av skiljeplåten då inte insticksaxlar används.

(5) Placering av skiljeplåten då insticksaxlar används.
