Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg Från programversion SR.605.03 SP2 Ut gåva 10/2012 SV 6.1 Munstycksväxlare 263 6.1.1.7 Byt a magasin → För att t a bort magasine t, tryck fjäderhake n (pos 1 på b ild 6.…
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
262
AKTAS 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
→ Programmeringen av munstycksväxlare beskrivs i driftsinstruktion SIPLACE Pro.
ANM 6
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matarenheter. Komponenterna
fastnar på magnetskenan. Om matarenheterna inte är korrekt ditsatta på komponentbordet
kan det orsaka driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna
mellanrum.
6
6
6
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.1 Munstycksväxlare
263
6.1.1.7 Byta magasin
→ För att ta bort magasinet, tryck fjäderhaken (pos 1 på bild 6.1 - 5, sidan 263) riktning bort från
magasinet. Lyft upp magasinet från hållaren.
6

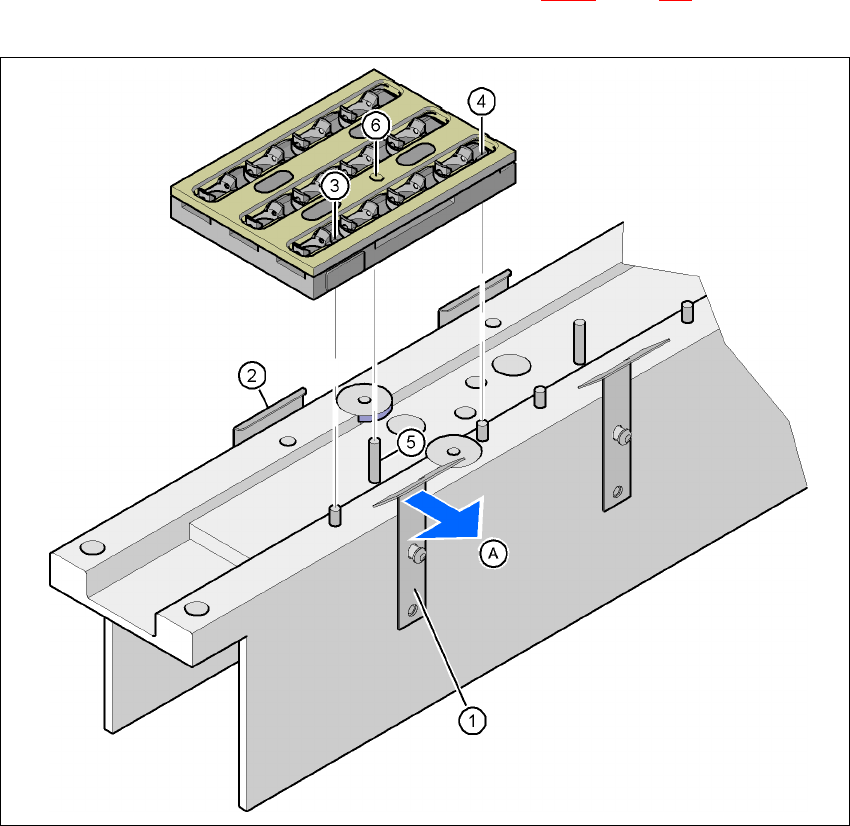

Bild 6.1 - 5 Byta magasin
(1) Fjäderhake
(2) Fästklämma
(3) Centreringshål
(4) Spår
(5) Skjutmekanismens cylinderstift
(6) Hål för cylindrisk pinne för skjutmekanism
(A) Tryck bort fjäderhaken från magasinet
6
6
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
264
ANM 6
Se upp med följande punkter vid insättning av magasinet:
→ Centreringsstiften glider in i centreringshålet (pos 3 på bild 6.1 - 5
, sidan 263) och i det långa
hålet (pos 4 på bild 6.1 - 5
, sidan 263).
→ Skjutmekanismens cylinderstift (pos 5 på bild 6.1 - 5
, sidan 263) glider in i hålet (pos 6 på
bilden 6.1 - 5, sidan 263) i magasinet.
→ Sätt in magasinet med sidan med munstycksnumreringen 1, 2, 3 och 4 i hållaren först. Fäst-
klämman (pos 2 på bild 6.1 - 5
, sidan 263) ska glida in i urtaget i magasinet.
→ Tryck undan fjäderhaken från magasinet (pos A på bild 6.1 - 5
, sidan 263).
→ Tryck på magasinet plant mot hållaren och släpp fjäderhaken (pos 1 på bild 6.1 - 5
, sidan
263
). Fjäderhaken måste gå i ingrepp.
6.1.1.8 Lägesavkänning
Varje magasin i munstycksväxlaren har ett lägesmärke för lägesindikation.
6

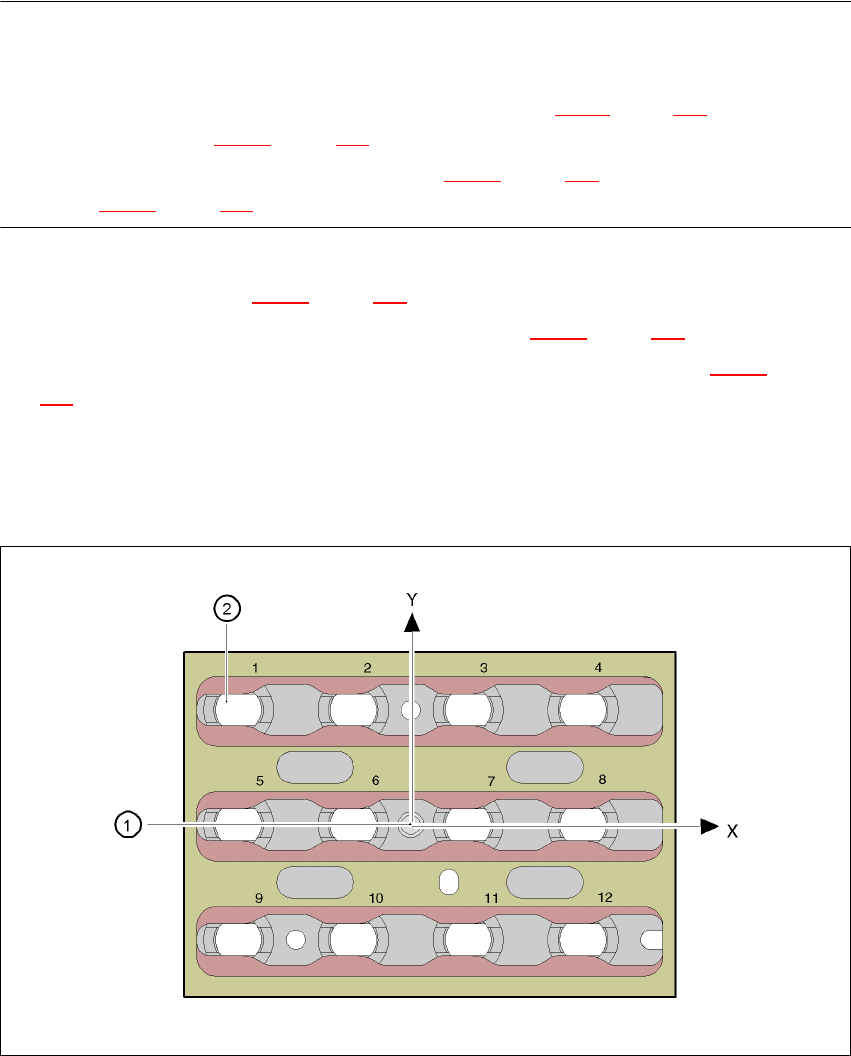

Bild 6.1 - 6 Munstycksväxlare - lägesavkänning
(1) Lägesmärke
(2) Munstyckenas i läge i magasinet i förhållande till lägesmärket
