6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i 6.1 Munstycksväxlare Från programve rsion SR.605.03 SP2 Utgåva 10/2012 SV 274 S pecialmunstycken finns för alla ytmonteringshuvu d, fö r att med maximal hastighet, pr e…
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.1 Munstycksväxlare
273
6

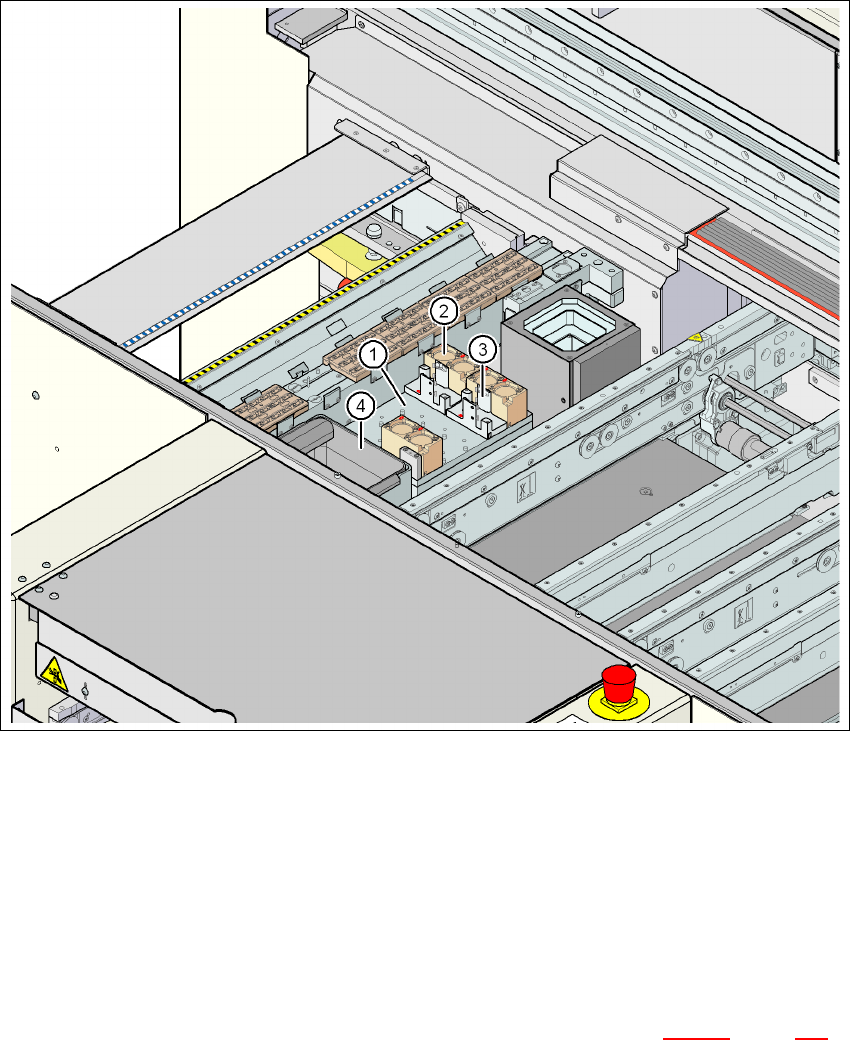

Bild 6.1 - 12 Placering av munstycksväxlare för Pick&Place-huvudet på D1i-automaten
(1) Munstycksväxlare
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
6
6.1.3.4 Montering
Munstycksväxlaren är på ställplats 2, fastsatt i maskinramen (pos 1 på bild 6.1 - 12, sidan 273).
6.1.3.5 Gripare och specialmunstycken
SIPLACE-automaten bearbetar förutom standard-SMT-spektrum också komponenter i genom-
stickningsteknik (Through Hole Technology) och OSC-komponenter (Odd Shaped Components).
Parallell till detta utvecklar ASM AS kontinuerligt specialmunstycken och gripare.
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
274
Specialmunstycken finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och
flexibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska munstycksväxlare re-
ducerar uppsättningstiderna, som uppstår vid produktbyten.
För Pick&Place-huvudena erbjuder ASM AS mekaniska gripare. Komponenter vars yta inte läm-
par sig för uppsugning av munstycken, hämtas och monteras med mekaniska gripare. Det finns
två utföranden av gripare, som efter sin funktion kan indelas i två grupper:
– Gripare som tar komponenterna i ytterkanten, och
– gripare som tar komponenterna i innerkanten.
Informationer om specialmunstycken och gripare får ni hos ASM AS. För tillverkning av special-
munstycken och gripare får ni också hos ASM AS.
6.1.3.6 Kassationsbehållare för komponenter
För SIPLACE Pick&Place-huvudet kan en komponent-kassationsbehållare installeras (pos 4 på
bild 6.1 - 12
, sidan 273). Den är placerad sidan om munstycksväxlaren på ställplats 2 på D1i-au-
tomaten.
6
Bild 6.1 - 13 Kassationsbehållare för komponenter
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.2 Waffle-Pack-växlare (WPV)
275
6.2 Waffle-Pack-växlare (WPV)
Artikelnr 00119825-xx Waffle-Pack-växlare (WPV4)
6.2.1 Säkerhetsanvisningar
VARNING 6
→ Grip aldrig in i spalten mellan Waffle-Pack-växlare och automatens stativ, när maskinen är i
gång.
→ Styrkabeln till Waffle-Pack-växlare får bara anslutas till uttaget resp. dras ur uttaget när
Waffle-Pack-växlaren är dockad till automaten.
→ Försörjningskabeln, får bara anslutas till extern strömförsörjning resp. dras från denna, när
Waffle-Pack-växlaren är dockad till automaten.
→ Det är i högsta grad förbjudet att köra med Waffle-Pack-växlaren när denna inte är dockad till
automaten.
6.2.2 Beskrivning
Waffle Pack-växlaren ställer komponenter i Waffle-Pack till förfogande så att onödig tidsförlust vid
sparande och automatisk växling av Waffle-Packs undviks Genom en valfri programmerbar åt-
komst av upp till 28 Waffle-Pack ökar tillgången till färdigställda komponenter väsentligt.
Waffle-Pack-växlare har ett integrerat chassi och kan därför köras till andra ställplatser. Den leve-
reras med den för automaterna realiserade kretskortstransporthöjden, men kan med få hand-
grepp anpassas till kretskortstransporthöjderna 830, 900, 930 och 950 mm. På komponentbordet
finns 5 ställplatser för 30 mm breda S-matare.
