Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.3 Komponentkamera för Pick&Place-huvudet 281 6.3 Komponentkamera för Pick&Place-huvudet 6.3.1 Komponentkam…
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.2 Waffle-Pack-växlare (WPV) Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
280
6.2.6.1 Säkerhetsanordningar
NÖDSTOPP-knapp
Efter tryckning på NÖDSTOPP-knappen stoppar hela anläggningen, dvs. SIPLACE D1i och
Waffle-Pack-växlaren. Efter upplåsning av NÖDSTOPP-knappen, startas hela anläggningen
med startknappen på D1i-automaten. Därefter kan ni fortsätta med monteringen, eller avbryta
den.
ANM
Se upp med ev. ofullständigt monterade kretskort.
Skyddsdörr
Vid öppnande av skyddsdörren, stoppas lyftaxeln och matningsaxeln till Waffle-Pack-växlaren.
Vid stängning av skyddsdörren, fortsätter Waffle-Pack-växlaren sitt funktionsförlopp.
AKTAS 6
Öppna inte skyddsdörren till Waffle-Pack-växlaren när en komponent hämtas av Waffle-Pack-
växlaren. 6
6.2.6.2 Användning, underhåll, service
En utförlig dokumentation om betjäning, underhåll och service på Waffle-Pack-växlaren, finner ni
i de handböcker som levererades med Waffle-Pack-växlaren.
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.3 Komponentkamera för Pick&Place-huvudet
281
6.3 Komponentkamera för Pick&Place-huvudet
6.3.1 Komponentkamera stationär P&P, typ 25, 16 x 16, digital (FC-kamera)
Artikelnr 00119718-xx Flip-Chip-kamera SST25 för P&P
6
Bild 6.3 - 1 Komponentkamera stationär, P&P, typ 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - därunder belysnings- och optikplanen
6
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.3 Komponentkamera för Pick&Place-huvudet Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
282
6.3.1.1 Placering av komponentkamera för Pick&Place-huvudet på D1i-automaten
6

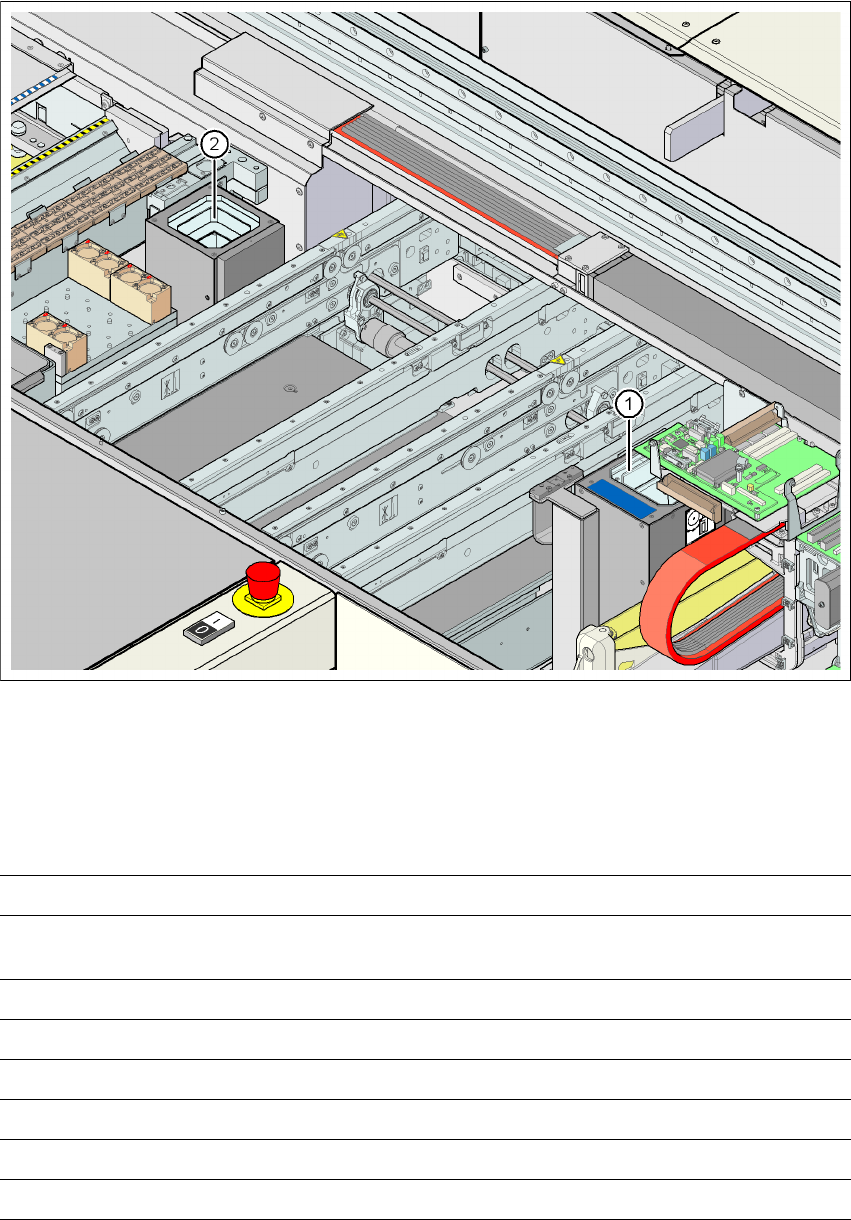

Bild 6.3 - 2 Placering av komponentkamera för Pick&Place-huvudet på D1i-automaten
(1) Montageposition för komponentkameran stationär, P&P, typ 36 (32 x 32) eller typ 33 (55 x 45)
(2) Montageposition för komponentkameran stationär, P&P typ 25 (16 x 16)
6.3.1.2 Tekniska data komponentkamera stationär, P&P, typ 25
6
Komponentdimensioner 0,2 x 0,2 mm² till 16 x 16 mm² vid enkelmätning av komponenterna
Komponentspektrum 0201 till SO, PLCC, QFP, Sockel, Stickkontakt, BGA, Specialkretskort,
Bare Die, Flip-Chip, Shield
Min. delning, ben 0,25 mm
Min. bredd, ben 0,1 mm
Min. kuldelning 0,14 mm
Min. kuldiameter 0,08 mm
Synfält 19,4 x 19,4 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
