6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i 6.4 Streckkodsläsare för kretskort F rån programversion SR.605.03 SP2 Utgåva 10/2012 SV 284 6.4 S treckkodsläsare för kret skort 6.4.1 Beskrivning Artikelnr 001 19682-x…
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.3 Komponentkamera för Pick&Place-huvudet
283
6.3.2 Komponentkamera stationär P&P, typ 33, 55 x 45, digital (Fine Pitch-
kamera)
Artikelnr 00119818-xx Komponentkamera stationär, typ 33 för P&P
6

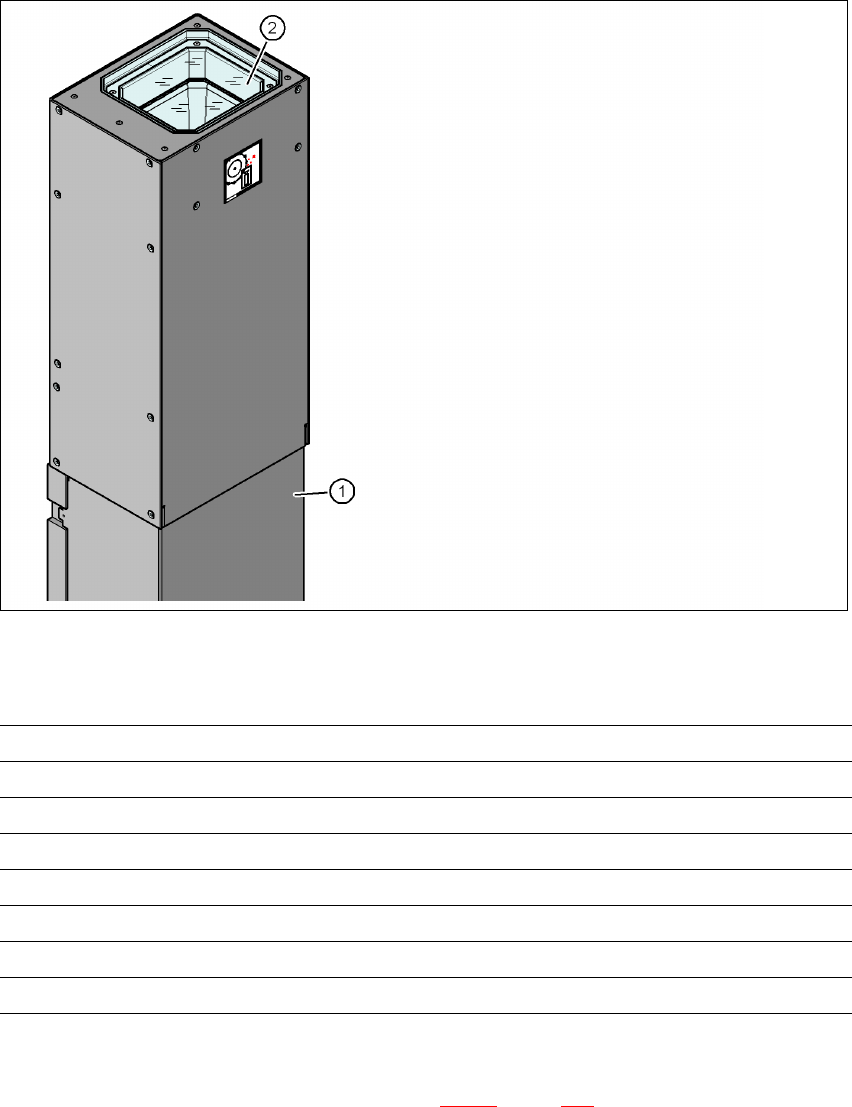

Bild 6.3 - 3 Komponentkamera stationär P&P, typ 33, 55 x 45, digital (Fine Pitch-kamera)
6.3.2.1 Tekniska data
6
6.3.2.2 Placering
Fine Pitch-kameran, typ 33, position visas på bild 6.3 - 2, sidan 282.
(1) Kamerahus med integrerad kamera och
kameraförstärkare
(2) Glasplatta - därunder belysnings- och
optikplanen
Komponentmått 0,5 x 0,5 mm² till 55 x 45 mm²
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Synfält 65 x 50 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.4 Streckkodsläsare för kretskort Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
284
6.4 Streckkodsläsare för kretskort
6.4.1 Beskrivning
Artikelnr 00119682-xx Streckkodsläsare för kretskort 1D
Artikelnr 00119679-xx Streckkodsläsare för kretskort 2D
Artikelnr 00119430-xx Montagesats, streckkodsläsare för kretskort
Streckkodsläsaren för kretskort används för automatisk avkänning och avkodning av streckkoder
på kretskort. Den sänder avläsningsresultatet till transportstyrningen via ett seriellt gränssnitt och
därifrån via CAN-bussen till maskinstyrsystemet för ytterligare bearbetning.
6
Bild 6.4 - 1 Streckkod för kretskort - Principschema
Kretskorts-streckkodsläsarna installeras på inmatningssidan av ytmonteringsautomatens krets-
kortstransportör. Upp till fyra apparater kan installeras på en ytmonteringsautomat. Streckkodslä-
sarna installeras så att streckkods-etiketterna på över- och undersidan av kretskortet på de båda
transportspåren på dubbeltransportören, kan skannas in.
Streckkodsläsarna kan erbjudas i två varianter:
– 1D-streckkodsläsare
Denna streckkodsläsare bearbetar streckkoder. 6
– 2D-streckkodsläsare
Denna streckkodsläsare bearbetar matrixkoder. Matrixkod används framför allt där det
är ont om plats för streckkodsetiketten. Dessutom skannar 2D-streckkodsläsaren van-
liga streckkoder. 6
Apparat nummer
1
Fördelar-
kort
Transport-
styrning,
höger
2
3
Fördelar-
kort
Transport-
styrning,
vänster
4
Maskin-
styrsystem
Styrdator
SIPLACE Pro-
dator
Lokalt nätverkCAN-bussV-24V-24
Övre
streckkods-
läsare
Undre
streckkods-
läsare
Övre
streckkods-
läsare
Undre
streckkods-
läsare
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.4 Streckkodsläsare för kretskort
285
6
Bild 6.4 - 2 1D- och 2D-streckkodsläsare
Streckkodsläsarna för kretskort är infäst med hållare i övre resp nedre profilskenan. De kan pla-
ceras i valfritt läge på profilskenorna och passas in mot streckkodsetiketterna. Beroende på
streckkodsremsans läge kan streckkodsläsaren med några enkla handgrepp monteras så att
streckkodsremsan kan läsas av längs med eller vinkelrätt mot kretskortens transportriktning.
6.4.2 Tekniska data - 1D-streckkodsläsare
6
Laserdiod Rött ljus
Våglängd 670 nm
Laserklass Klass 2, enligt DIN EN 60825-1: 2001
Skannfrekvens 400 ... 1200 Hz
Upplösning 0,15 mm ... 0,5 mm
Kodtyper Kod 39, kod 128, kod 93,
Codabar, EAN, EAN 128, UPC,
2/5 Industrial, Pharma Code
(ytterligare kan erhållas på begäran)
Streckkodslängd
Enkeltransportör
Dubbeltransportör asynkron
Dubbeltransportör synkron
max. 40 tecken
max. 40 tecken
max. 40 tecken
Optisk visning 4 x LED-funktionsvisning
Akustisk visning Summer
