Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.6 Adapterbox SMEMA 293 Kretsko rtet transportera s in i ytmonteringsområdet, til ls laser-avkänningssysteme t utlö…
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.5 Kretskortsinriktning Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
292
6.5 Kretskortsinriktning
Artikelnr 00119857-xx Mekanisk KK-injustering, enkeltransportör, D2i/D1i
Artikelnr 00119858-xx Mekanisk KK-injustering, dubbeltransportör, D2i/D1i
6.5.1 Beskrivning
Kretskort, som ska bearbetas har ibland ett längd/bredd-förhållande på 1:2 eller sämre. Det bety-
der att den korta sidan på kretskortet pekar i transportriktningen för kretskort. Under transporten
kan sådana kretskort vrida sig något, så att styrmärkena inte längre ligger i kretskortskamerans
sökfönster. Optionen "Kretskort-riktning" ser till att dessa kretskort åter riktas in till sin exakta stop-
position.
Bearbetas kretskort med ursparingar i transportriktningen, kan detta leda till olika bearbetnings-
positioner, vid automater där denna position övervakas med laserfotocell (X-serie, D-serie). Med
optionen "Kretskort-riktning" säkerställs att kretskorten vid alla kretskortstransportörer stoppar vid
erfordrad position. Optionen "Kretskort-riktning" finns för enkel- och dubbeltransportörer.
6

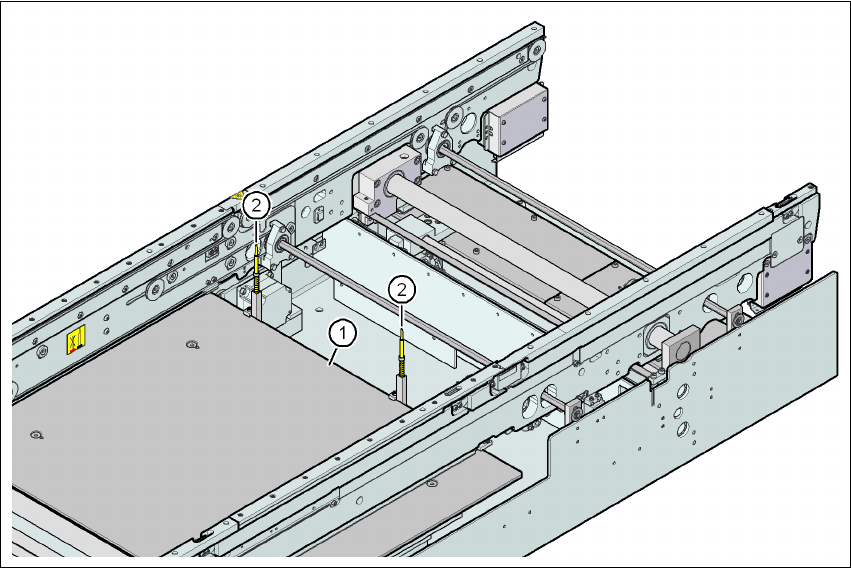

Bild 6.5 - 1 Kretskortsinriktning
(1) Lyftbord
(2) Kretskorts-anslag
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.6 Adapterbox SMEMA
293
Kretskortet transporteras in i ytmonteringsområdet, tills laser-avkänningssystemet utlöser stopp-
signalen till kretskortstransportören. Därefter åker lyftbordet med kretskortsanslagen i position
uppe, där kretskortet ännu inte kläms fast och fortfarande kan röras av transportbanden. De både
kretskortsanslagen befinner sig i höjd med kretskortet, kretskorts-stöden (magnetiska stift) berör
redan kretskortet. Båda transportbanden kör kretskorten mot kretskortsanslagen och riktar under
tiden upp det. Därefter åker lyftbordet till sin översta slutposition, klämmer fast kretskortet och los-
sar detta från kretskorts-anslagen, för att inte ytmonteringsprocessen ska påverkas. Efter ytmon-
teringsprocessen sänker sig lyftbordet och kretskort-inriktningen och kretskortet transporteras
vidare.
6
6.6 Adapterbox SMEMA
Artikelnr 00119092-xx Adapterbox SMEMA, in- och utmatning (enkel- och dubbeltransport)
D4i/D2i/D1i
Kretskorttransportstyrningen till automater i D-serien erbjuder Siemens-gränssnitt för kommunika-
tionen med automaterna. Med SMEMA - Siemens Adapterbox och tillhörande kabelsatser kan
transportgränssnitten konfigureras efter SMEMA-Standard.
Närmare information om detta kan ni få ur "Ombyggnadsinstruktionen Siemens Transportgräns-
snitt", artikelnr 00194343-xx.
6.7 Paket för splitsställeidentifieringen
Artikelnr 00119642-xx Splitsställeidentifiering, bordsstyrning D1i/D2i
Artikelnr 00119836-xx Splitsställeidentifiering, stationspaket D1i/D2i
Artikelnr 00141xxx-xx Splitssensorer för S-bandmatare
(artikelnummer se avsnitt 3.10.7
, sidan 148)
Splitsställeidentifieringen används för att identifiera en satsbyte vid komponenter. Komponentrem-
marna är anslutna med en metallremsa på splitsstället. Komponentremmen löper över splitssens-
orn, som är installerad i mataren och signaliserar ett rembyte.
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.8 Långt kretskort Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
294
6.8 Långt kretskort
Artikelnr 00119872-xx Tillval "Långt kretskort", enkeltransport D2i/D1i
Artikelnr 00119873-xx Tillval "långa kretskort", dubbeltransportör D2i/D1i
Artikelnr 00119631-xx Transportbredd 242/508 mm, D4i/D2i/D1i
Följande kretskortsformat kan monteras i automater D1i och D2i:
6
6
För montering av kretskort med en längd över 368 mm erbjuder vi optionen "Långa kretskort" som
tillsats.
Vid installerad option "Långa kretskort" kan följande kretskortsformat bearbetas:
6
6
Ombyggnadssatsen består av följande delar:
– Mekanik komplett: stoppare, sensorer, kabel och montagedelar
– Option CD till installation av funktionen i SIPLACE-Pro datorn
– Ombyggnadsinstruktion
Ytterligare information får ni ur ombyggnadsinstruktionen "Option Långa kretskort".
Enkeltransportör (standardbredd) 50 x 50 mm² till 460 x 460 mm²
Enkeltransportör "Breda kretskort" 50 x 50 mm² till 460 x 508 mm²
Dubbeltransportör (standardbredd) 50 x 50 mm² till 460 x 216 mm²
Dubbeltransportör "Breda kretskort" 50 x 50 mm² till 460 x 242 mm²
Dubbeltransportör i modus "Enkeltransportör" 50 x 50 mm² till 460 x 380 mm²
Dubbeltransportör i modus "Enkeltransportör", "Breda
kretskort"
50 x 50 mm² till 460 x 430 mm²
Enkeltransportör "Långa kretskort" (standardbredd) 50 x 80 mm² till 610 x 460 mm²
Enkeltransportör "Långa kretskort", "Breda kretskort" 50 x 80 mm² till 610 x 508 mm²
Dubbeltransportör "Långa kretskort" (standardbredd) 50 x 80 mm² till 610 x 216 mm²
Dubbeltransportör "Långa kretskort", "Breda kretskort" 50 x 80 mm² till 610 x 242 mm²
Dubbeltransportör i modus "Enkeltransportör", "Långa
kretskort" (standardbredd)
50 x 80 mm² till 610 x 380 mm²
Dubbeltransportör i modus "Enkeltransportör", "Långa
kretskort", "Breda kretskort"
50 x 80 mm² till 610 x 430 mm²
