6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i 6.12 Högupplösande komponentkamera C&P, typ 30, 27 x 27, di gital Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 300 6.12 Högupplösande komponentkamera C&P…
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.11 Komponentsensor för C&P12-huvudet
299
ANM 6
Vid placering av 0201-komponenter med munstycke 906 är komponentsensorn absolut nödvän-
dig eftersom ingen vakuummätning kan göras. 6
Även vid placering av andra små komponenter som 0402 eller 0603 kan användning av kompo-
nentsensorn förbättra dpm-värdet. Kontroller även vid valet av komponentsensor i formlistan, att
komponenten endast kan placeras i maskiner utrustade med komponentsensor.
Vill ni kontrollera komponenter med komponentsensorn, måste denna konfigureras i linjen. Där-
efter finns följande alternativ:
Ny uppsättning Uppsättningsoptimeringen tilldelar komponenterna automatiskt till
komponentsensorn, när denna är installerad.
Gammal uppsättning För komponenter som ska kontrolleras med komponentsensorn, får
ett nytt GF-nummer (GF=kapslingsform).
Central datalagring Är inte alla automater i en linje utrustade med komponentsensorn,
får alla komponenter, som ska kontrolleras av komponentsensorn,
sig ett nytt GF-nummer tilldelat.
ANM 6
– Komponentsensorn får bara påbyggas av en servicetekniker från ASM Assembly Systems
GmbH & Co. KG.
– Kalibrera om 12-segments-C&P-huvudet efter inbyggnad av komponentsensorn med SI-
TEST-programmet.
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.12 Högupplösande komponentkamera C&P, typ 30, 27 x 27, digital Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
300
6.12 Högupplösande komponentkamera C&P, typ 30, 27 x 27,
digital
Artikelnr 03085394-xx Komponentkamera C&P (typ 30), digital
6.12.1 Ingående komponenter
6

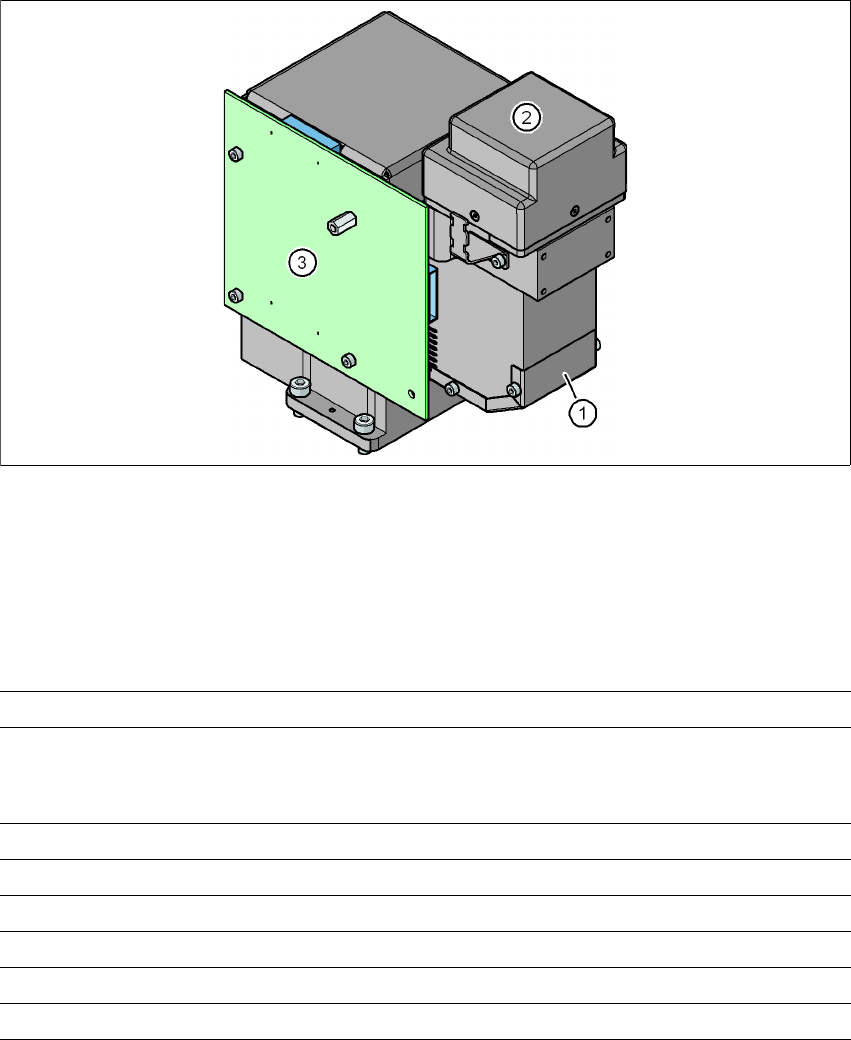

Bild 6.12 - 1 Komponentkamera C&P, typ 30, 27 x 27, digital
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
6.12.2 Tekniska data
6
Komponentmått 0,4 x 0,2 mm² till 18,7 x 18,7 mm²
Komponentspektrum 01005 till 27 x 27 mm²
Flip-Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP,
SO till SO32, DRAM
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,25 mm
Min. kuldiameter 0,14 mm
Synfält 32 x 32 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.13 01005-Paket
301
6.13 01005-Paket
Artikelnr 00119776-xx 01005-paket för D4i/D2i/D1i
SIPLACE D1i- och D2i-automater är redan förberedda för montering med komponenter av typen
01005. För bearbetning av 01005-komponenter krävs endast uppgradering av 12-segments Col-
lect&Place-huvudet. Uppgraderingspaketet innehåller följande delar:
– Pinol av 12-typ kompl., 270°-delning Artikelnr 03054107-xx, 3 styck
– Munstycke, typ 905/3005 kompl., Keramik Artikelnr 03057320-xx, 12 styck
– Monteringsanvisning 01005-paket för D4i/D2i/D1i
tyska och engelska Artikelnr 00195398-xx, 1 styck
6.14 0201-Paket
Artikelnr 00119775-xx 0201-paket för C&P12, D-serie SST30
För bearbetningen av 0201-komponenter med 12-segments-Collect&Place-huvud erbjuder vi
0201-paketet. Det innehåller:
– Komponentkamera C&P (typ 30), 27 x 27, digital Artikelnr 03085394-xx, 1 styck
– Komponentsensor för 12-segments-C&P-huvudet Artikelnr 00118021-xx, 1 styck
– Munstycke, typ 706/906 Vectra Keramik Artikelnr 00345031-xx, 12 styck
– Montagesats komponentkamera SST28/29 DLM2 Artikelnr 03023819-xx, 1 styck
6.15 Konfiguration med ett huvud på D1i-automaten
För att konfigurera SIPLACE D1i-automaten med endast ett ytmonteringshuvud erbjuder vi följan-
de uppgraderingssatser:
Artikelnr 00119862-xx Uppgraderingssats P&P för D1i Single
Artikelnr 00119863-xx Uppgraderingssats C&P6 för D1i Single
Artikelnr 00119864-xx Uppgraderingssats C&P12 för D1i Single
Uppgraderingssatserna innehåller servoförstärkare för huvudaxlarna och kabelsatsen.
