2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i 2.2 Varningsskyltar Från programve rsion SR.605.03 SP2 Utgåva 10/2012 SV 44 2.2.1.4 V arningsskylt W206 2 Pos W206, i bild 2.2 - 1 , sida 41 , artikelnr 03009345-01 (ant …
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.2 Varningsskyltar
43
2.2.1.1 Varningsskylt W201
2
Pos W201, i bild 2.2 - 1, sida 41, artikelnr 03009338-01 (antal per automat: 1)
2.2.1.2 Varningsskylt W203
2
Pos W203 bilder 2.2 - 1, sida 41 och 2.2 - 2, sida 42, artikelnr 03009342-01 (antal per automat: 4)
2.2.1.3 Varningsskylt W204
2
Pos W204 bilder 2.2 - 1, sida 41 och 2.2 - 2, sida 42, artikelnr 03009343-01 (antal per automat: 4)
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
SÄKER MASKINDRIFT
Förutsättning för säker maskindrift är kunskaper om
och beaktande av driftsinstruktioner och säkerhetsfö-
reskrifter.
2
2
2
KLÄMNINGSFARA!
Ingrepp i maskinen kan medföra skador på armar
och händer.
Greppa inte in i aktiv maskin
2
2
2
KLÄMNINGSFARA!
Ingrepp i maskinen kan medföra skador på armar och
händer.
Greppa inte in i aktiv maskin
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.2 Varningsskyltar Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
44
2.2.1.4 Varningsskylt W206
2
Pos W206, i bild 2.2 - 1, sida 41, artikelnr 03009345-01 (antal per automat: 1)
2.2.1.5 Varningsskylt W210
2
Pos W210 bilder 2.2 - 1, sida 41 och 2.2 - 2, sida 42, artikelnr 03009350-01
(antal per automat: 3)
FARLIG SPÄNNING!
Markerade delar står under spänning även vid avstängd huvud-
brytare.
Avskilj maskinen från nätspänningen före servicearbeten
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Varningsskylt vid NÖDSTOPP-knappen
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.2 Varningsskyltar
45

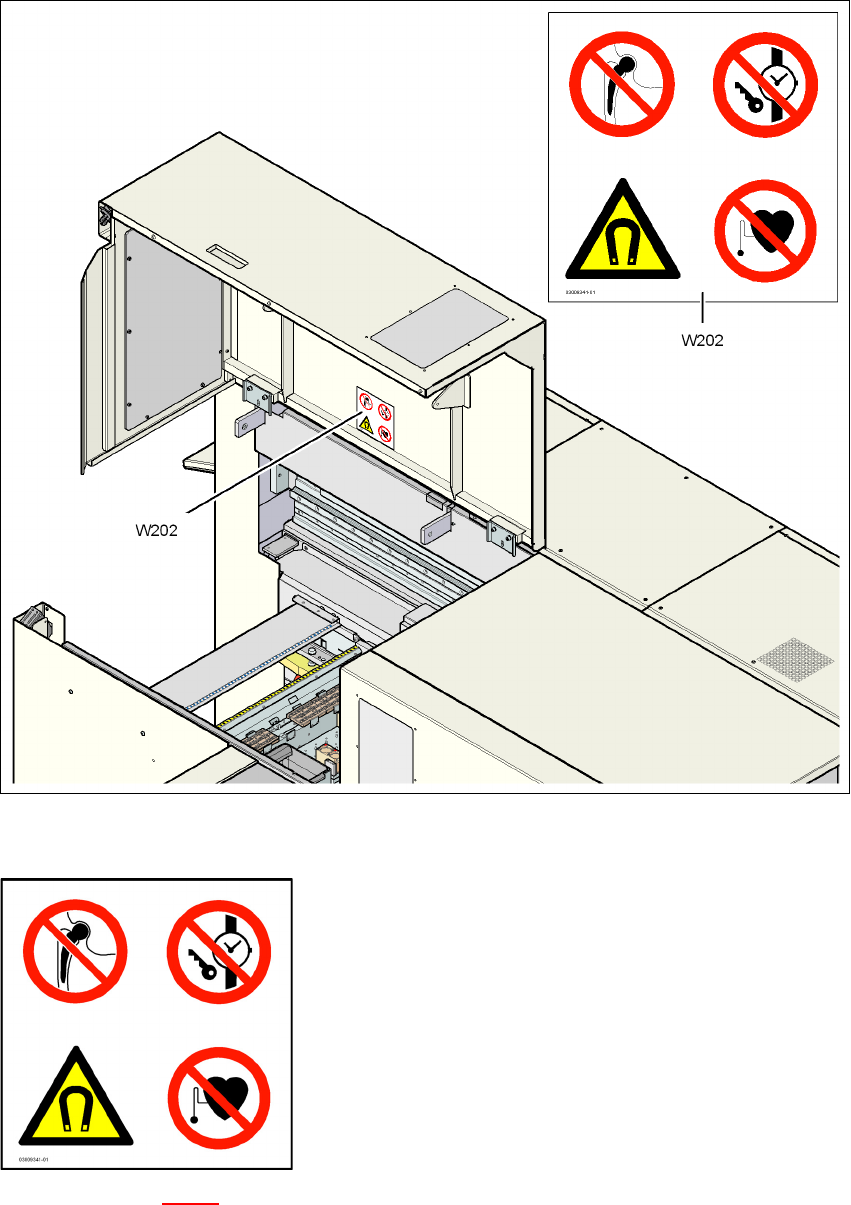

2.2.2 Varningsskyltar för linjärmotorerna
Bild 2.2 - 3 Varningsskylt W202 för Y-linjärdrivningen
Pos W202, artikelnr 03009341-01
2
Pos W202 på bild 2.2 - 3, artikelnr 03009341-01 (antal per automat: 4)
