Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet Från programversion SR.605.03 SP2 Ut gåva 10/2012 SV 2.2 Varningsskyltar 47 2.2.3.1 V arningsskylt W205 på tvärbalken till bandkapningsaggregatet 2 Bild 2.2 - 4 V arnings…
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.2 Varningsskyltar Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
46
VARNING 2
Starka permanentmagnetfält föreligger i automaten!
FARA 2
Livsfara för personer med aktiva implantat (t. ex. pacemaker, insulinpump, defibrillator).
2
VARNING
Klämningsfara för personer med passiva metalliska implantat (t. ex. plattor, skruvar).
Greppa inte eller böj inte in kroppen i maskinen när skyddskåporna är öppna.
Placera eller förvara inga metalliska föremål inom riskområdet.
2.2.3 Varningsskyltar på bandkapningsaggregat och tombandsränna
2
Pos W205 bilder 2.2 - 5 och 2.2 - 4, artikelnr 03009344-01
VARNING 2
Avskilj automaten från el- och tryckluftsmatningen innan arbeten utförs på bandkapningsaggre-
gatet.
Vänta tills arbetstryck sjunkit till 0 MPa.
Använd tjocka arbetshandskar vid arbeten på bandkapningsaggregatet.
2
2
2
2
2
2
2
2
RISK FÖR SKÄRSKADOR!
Risk för skärskador föreligger även vid avstängd
maskin
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.2 Varningsskyltar
47
2.2.3.1 Varningsskylt W205 på tvärbalken till bandkapningsaggregatet
2

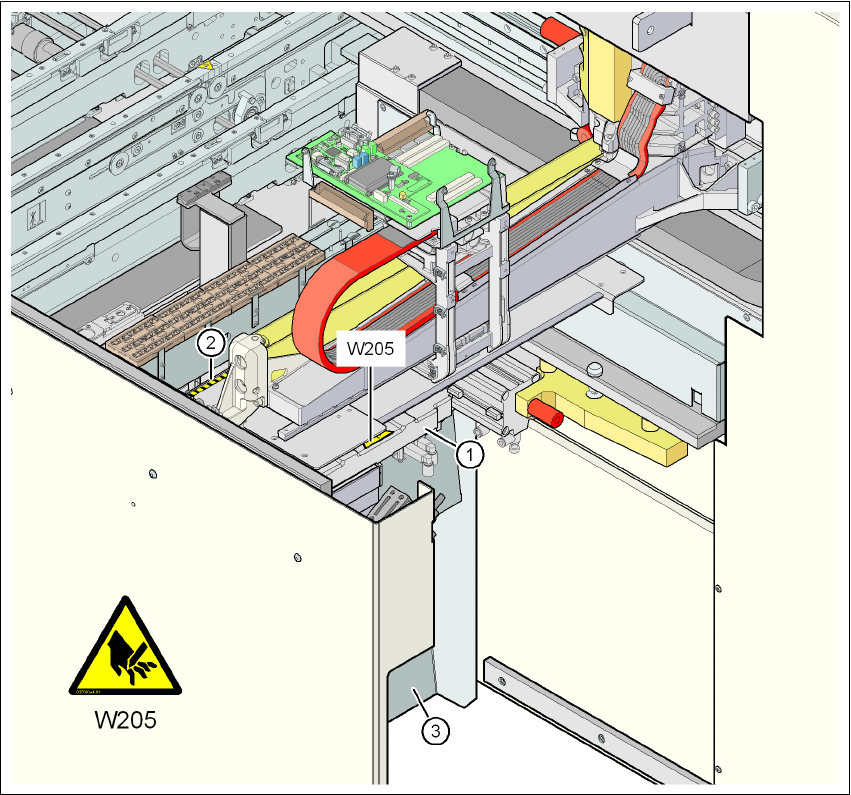

Bild 2.2 - 4 Varningsskylt W205 på tvärbalken till bandkapningsaggregatet
(1) Bandkapningsaggregat
(2) Styrkanal för tomband
(3) Tombandsränna
Pos W205, artikelnr 03009344-01 på tvärbalkarna (antal per automat: 2)
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.2 Varningsskyltar Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
48
2.2.3.2 Varningsskylt W205 på tombandsränna
2

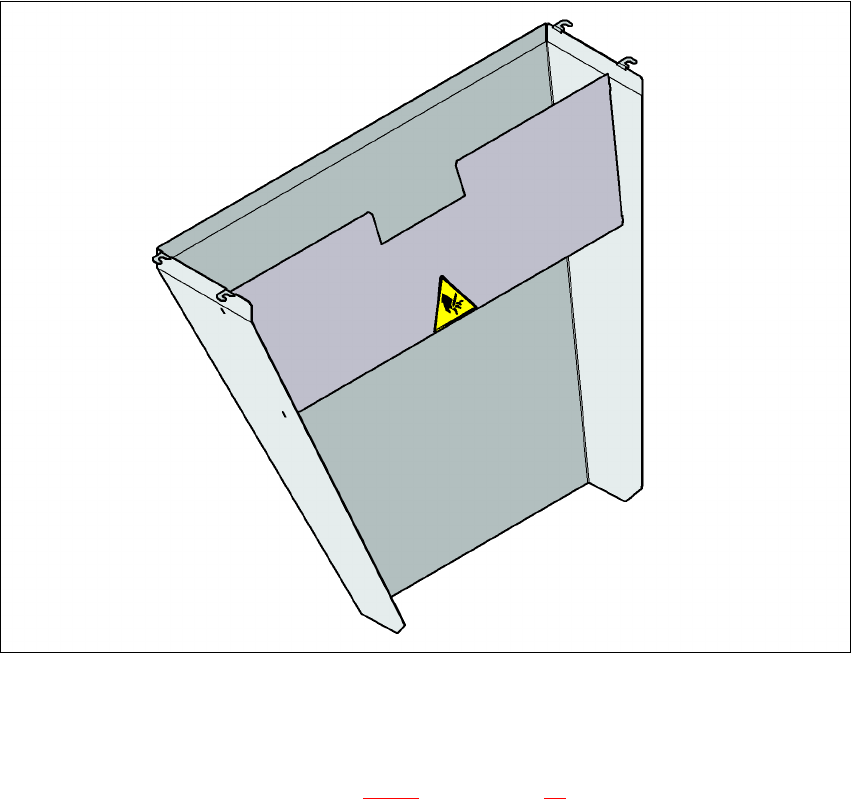

Bild 2.2 - 5 Varningsskylt W205 på tombandsränna
Pos W205, artikelnr 03009344-01 på tombandsränna (antal per automat: 2)
Läget av tombandsrännan visas i avsnitt 2.2 - 4
, pos 3, sidan 47.
