2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
58
2.5 Säkerhetsföreskrifter för automatens drift
2.5.1 Säkerhetsföreskrifter för stängning av skyddskåpor
För att förebygga skaderisk vid stängning av skyddskåpor på maskinen måste följande anvis-
ningar alltid följas.
OBSERVERA
KLÄMNINGSRISK FÖR HÄNDER
VID FELAKTIG STÄNGNING AV SKYDDSKÅPOR 2
2
Bild 2.5 - 1 Säkerhetsföreskrifter för stängning av skyddskåpor
(1) Skyddshuvar fram
(2) Handtagsurtag fram
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.5 Säkerhetsföreskrifter för automatens drift
59
2

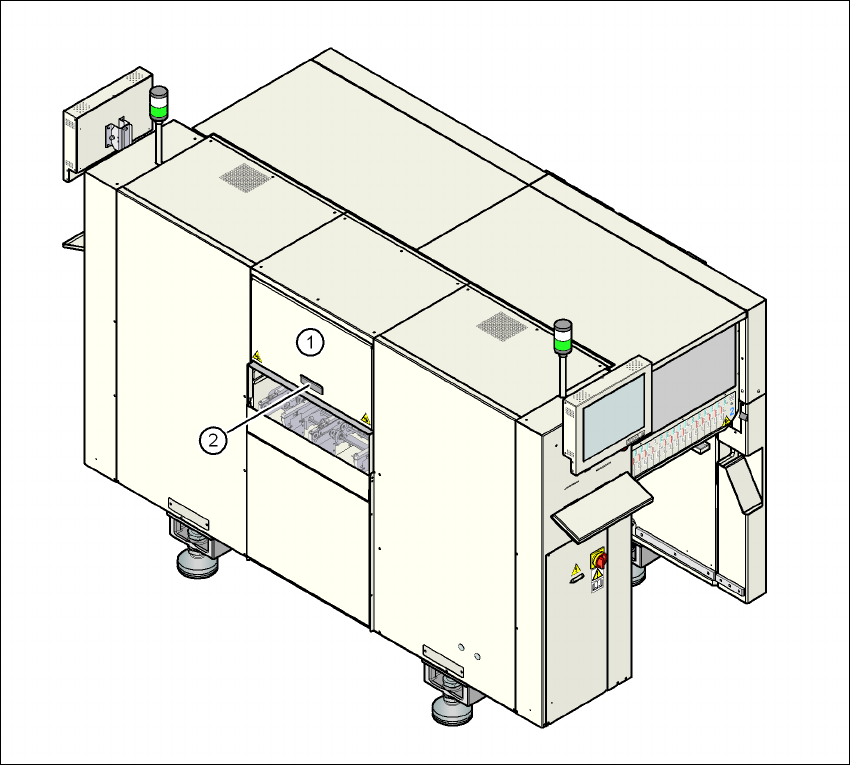

Bild 2.5 - 2 Säkerhetsanvisningar för stängning av skyddshuven bak
(1) Skyddshuv bak
(2) Handtagsurtag bak
→ Fatta tag i handtagsurtagen vid öppning resp. stängning av skyddshuvarna.
→ Ta inte tag i spalten mellan skyddsskåpet och maskinbeklädnaden.
→ Se till, att när ni stänger huvarna, ingen ytterligare person befinner sig i området där huvarna
svänger.
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
60
2.5.2 Säkerhetsanvisningar om till- och fråndockning av komponentvagn
. 2

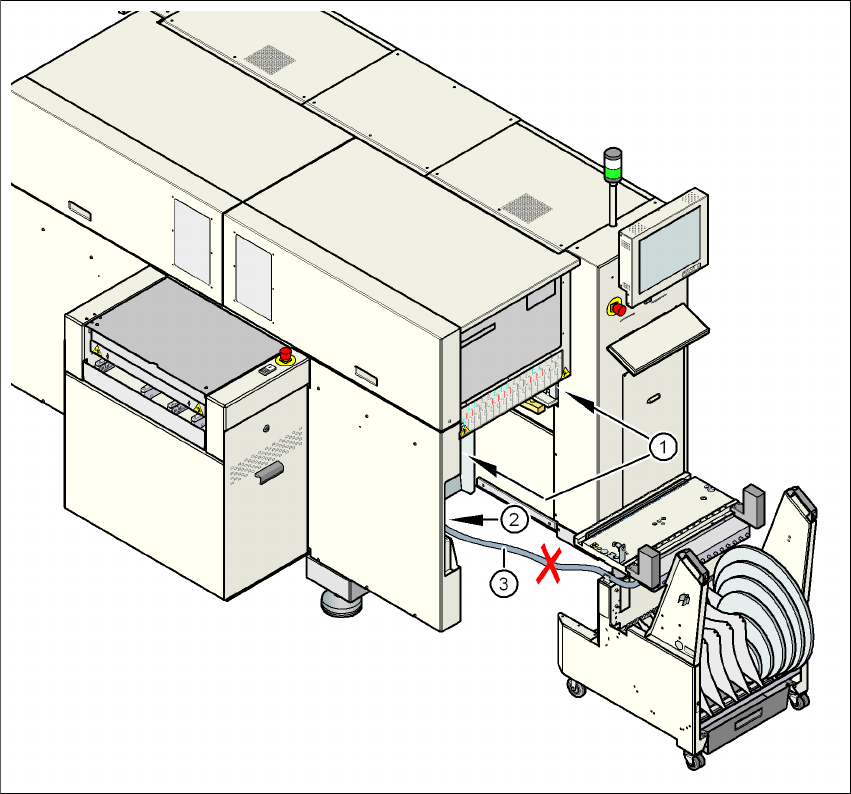

Bild 2.5 - 3 Säkerhetsanvisningar till komponentvagnen
(1) Vertikal spalt mellan automatvägg och komponentvagn
(2) Anslutningsuttag för matning till komponentvagnen
(3) Förbindelsekabel för trycklufts- och strömförsörjning till komponentvagnen
