Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.5 Säkerhetsföreskrifter för autom atens drift 65 2.5.9 Säkerhet sanvisningar om manuell förskjutning av Z-axeln vid …
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
64
2.5.7 Säkerhetsanvisningar om att dra ut munstycken vid Collect&Place-huvud
OBSERVERA
SKADERISK FÖR FINGRARNA GENOM SPETSIGA MUNSTYCKEN 2
Dra inte bort munstyckena i hämtnings-/ytmonteringspositionen (pos 2 och 4 på bild 2.5 - 5).
När ni drar ut munstycken för hand från pinolen, gör ni på följande sätt:
→ Takta pinolen, från den sida som munstyckena ska dras ut från, till urtagningsstället. (pos 1
och 3 på bild 2.5 - 5
).
→ Dra ut munstyckena från pinolen.
2

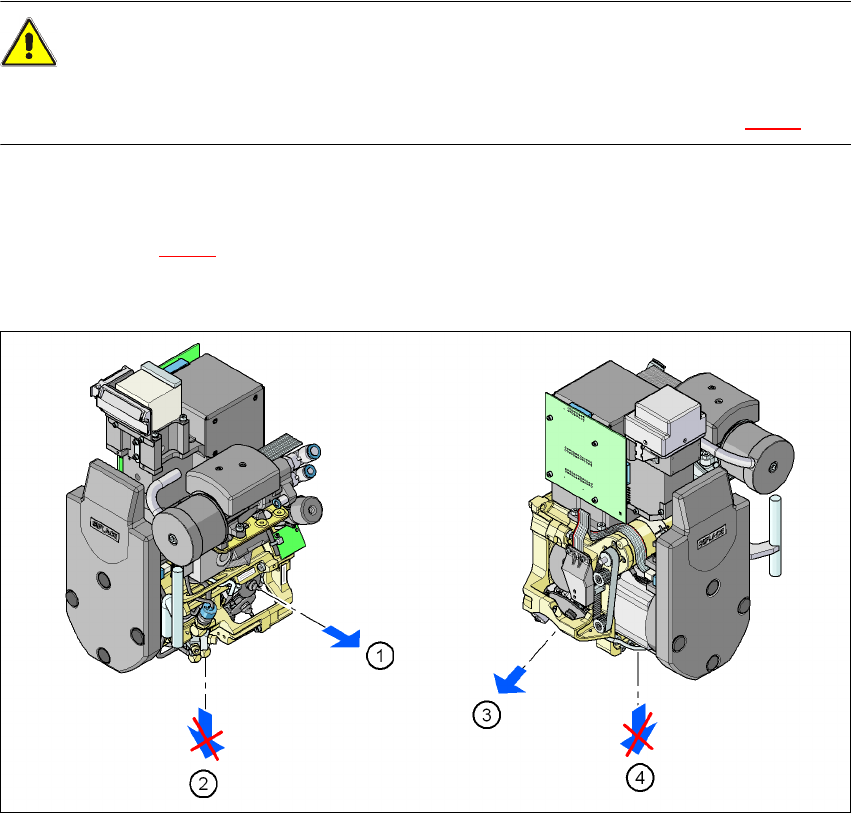

Bild 2.5 - 5 Position för pinoler vid manuellt byte av munstycket
(1) Urtagningsposition för pinoler och munstycken, C&P12
(2) Hämtnings- och ytmonteringsposition, C&P12
(3) Urtagningsposition för pinoler och munstycken, C&P6
(4) Hämtnings- och ytmonteringsposition, C&P6
2.5.8 Anvisning om ESD-säkerhet för automaterna
→ Använd uteslutande munstycken som är betäckande som ledande. Bara så uppfyller ni förut-
sättningarna för EGB-säkerhets för automaterna.
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.5 Säkerhetsföreskrifter för automatens drift
65
2.5.9 Säkerhetsanvisningar om manuell förskjutning av Z-axeln vid P&P-huvudet
FÖRSIKTIGHET
KLÄMNINGSRISK VID P&P-HUVUDET 2
Ni får under inga förhållanden trycka ner Z-axeln med handen vid tillbakahämtningsenhetens
buffert. Genom den starka fjäderkraften i cylindern, finns risk för skador på fingrarna när buffer-
ten rusar tillbaka. Detta gäller också för den inre delen av P&P-huvudet, när kolvstången rusar
tillbaka till sitt utgångsläge.
2

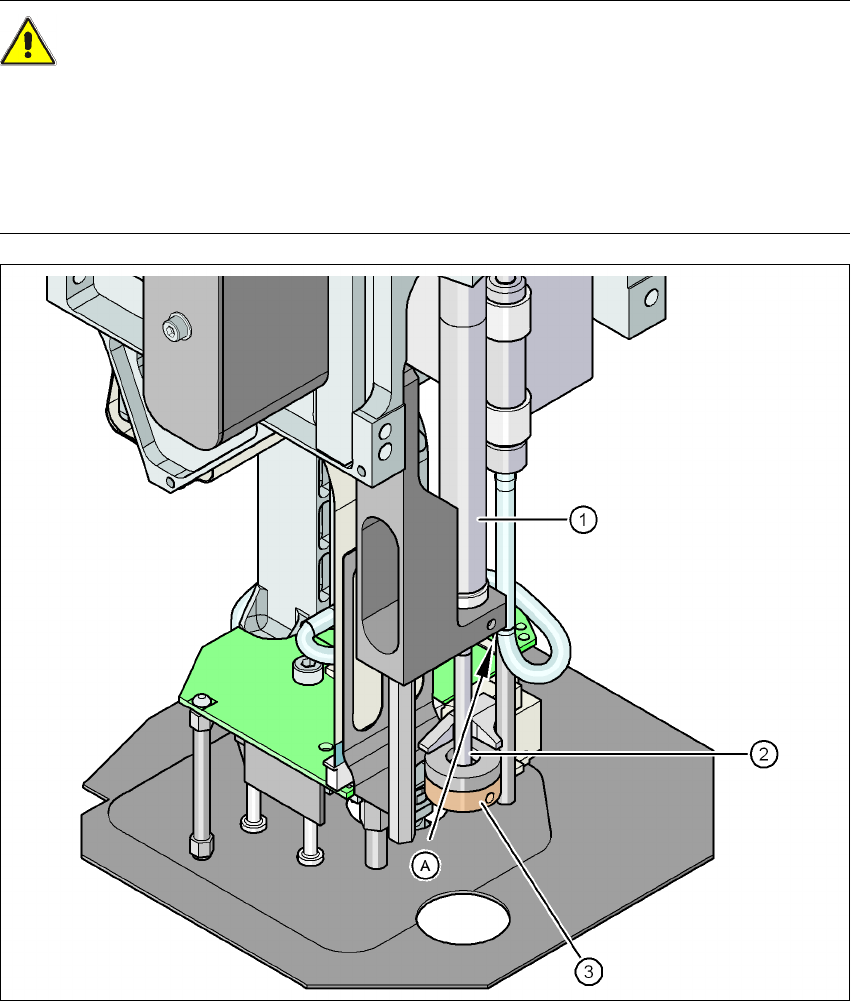

Bild 2.5 - 6 Klämningsrisk genom tillbakahämtningsenheten vid P&P-huvudet
(1) Tillbakahämtningsenhet, tryckluftscylinder
(2) Kolvstång
(3) Tillbakahämtningsenhetens buffert
(A) Klämställe för fingrar
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
66
2.5.10 Säkerhetsanvisning om bandkapningsaggregatet
2

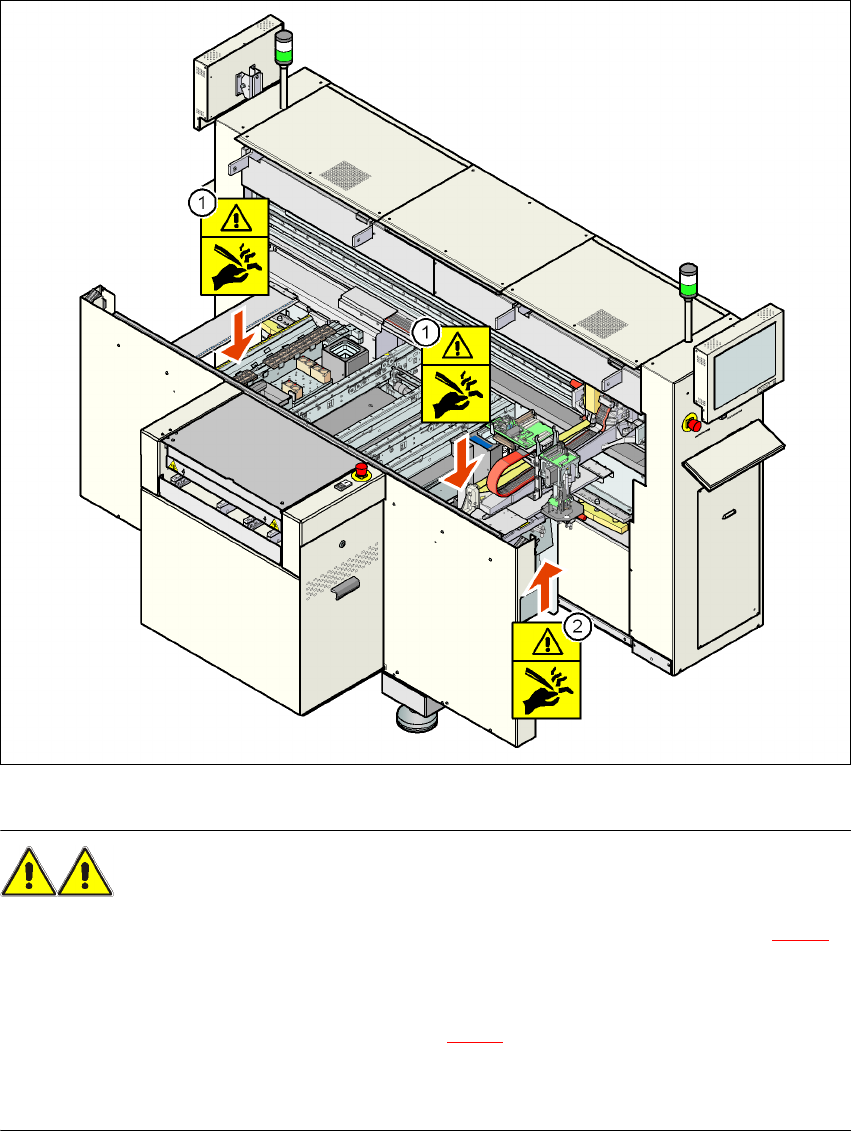

Bild 2.5 - 7 Säkerhetsanvisning om bandkapningsaggregatet
VARNING - RISK FÖR SKÄRSKADOR! 2
→ Grip aldrig in uppifrån med bara händerna i styrkanalen för tomband (pos 1 på bild 2.5 - 7
),
inte heller när automaten är frånkopplad.
→ Grip inte heller vid frånkopplad automat underifrån med bara händerna i utkastningsöppning-
en på bandkapningsaggregatet (pos 2 på bild 2.5 - 7
), t.ex. för att ta bort tombandsavfall.
→ När ni ska bort bandavfall, kopplar ni alltid ifrån automaten och använder mycket kraftiga
skyddshandskar, eftersom balken i bandkapningsaggregatet är knivskarp.
