2.6 Säkerhetsanordningar
2.6.1 Skyddskåpor
2
Bild 2.6 - 1 Skyddshuv - sedd från inmatningssidan
(1) Skyddskåpor
(2) Skyddsrutor
(3) Övertäckningslucka av inmatningsband
(4) Ingreppsskydd av inmatningsband
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.6 Säkerhetsanordningar Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
68
2

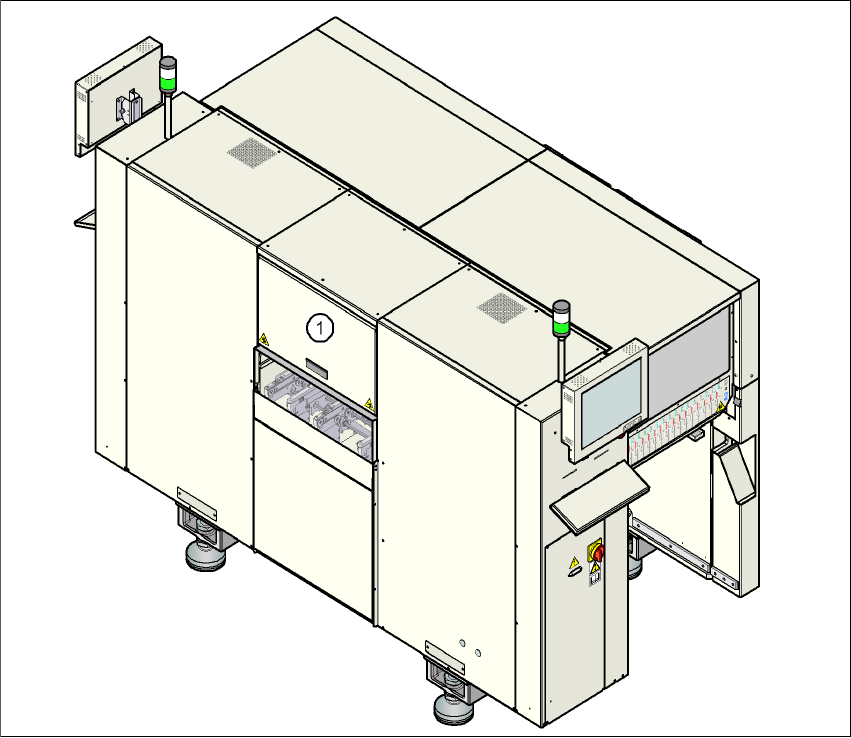

Bild 2.6 - 2 Övertäckningslucka av utmatningsband
(1) Övertäckningslucka vid utmatningsbandet - svängbar inåt.
Portalens arbetsområde skyddas av två uppfällbara skyddskåpor. Sidorutorna är avsedda att hin-
dra åtkomst till maskinens inre delar från sidan. Täckkåpan som är fällbar uppåt över inmatnings-
bandet till kretskortstransporten, ingreppsskyddet vid inmatningsbandet, den inåt svängbara
övertäckningsluckan till utmatningsbandet skyddar mot beröring av kretskortsmatningen.
Funktion 2
När en av skyddskåporna är svängd uppåt eller övertäckningsluckan vid kretskortstransportören
är upplyft resp. svängd inåt, så bryts strömförsörjningen till portalaxlarna omedelbart. Portalax-
larna stoppas. På bildskärmen visas meddelandet "Close the cover" (Stäng kåpan).
→ Stäng skyddskåporna och tryck på en av startknapparna, för att fortsätta monteringen.
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.6 Säkerhetsanordningar
69
2
Bild 2.6 - 3 Startknapparnas (vita) placering vid automaten
(1) Startknapp (vit) på automaten
