2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i 2.6 Säkerhetsanordningar Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 70 2.6.2 Bryt are och knapp ar på automaten 2.6.2.1 Placering för bryt are och knapp ar på au…
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.6 Säkerhetsanordningar
69
2

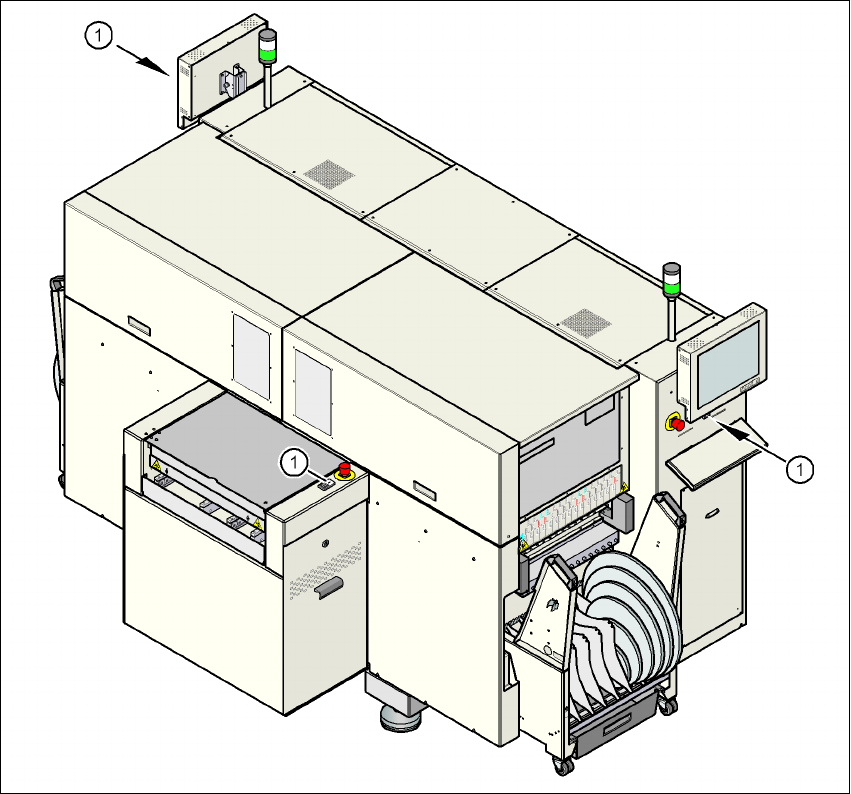

Bild 2.6 - 3 Startknapparnas (vita) placering vid automaten
(1) Startknapp (vit) på automaten
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.6 Säkerhetsanordningar Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
70
2.6.2 Brytare och knappar på automaten
2.6.2.1 Placering för brytare och knappar på automaterna
2
Bild 2.6 - 4 Placering för brytare och knappar - blick på kretskortutmatningssidan
(1) Huvudbrytare
(2) Startknapp (vit) på manöverpanelen på strömförsörjningens sida
(3) Stoppknapp (svart) på manöverpanelen på strömförsörjningens sida
(4) Komponenträkneverk på manöverpanelen på strömförsörjningens sida
(5) NÖDSTOPP-knapp på manöverpanelen på strömförsörjningens sida
(T) Transportriktning för kretskort
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.6 Säkerhetsanordningar
71
2
Bild 2.6 - 5 Placering för brytare och knappar - blick på kretskortinmatningssidan
(1) NÖDSTOPP-knapp på inmatningssida
(2) Startknapp (vit) på inmatningssida
(3) Stoppknapp (svart) på inmatningssida
(4) Startknapp (vit) på manöverpanelen på tryckluftsaggregatets sida
(5) Stoppknapp (svart) på manöverpanelen på tryckluftsaggregatets sida
(6) NÖDSTOPP-knapp på manöverpanelen på tryckluftsaggregatets sida
(T) Transportriktning för kretskort
