Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.6 Säkerhetsanordningar
81
2.6.5 Ingreppsskydd på komponentvagnens ställplatser
VARNING 2
Förutsättning för driftsäkerhet är att alla ställplatser är utrustade med matare. Skulle inte tillräck-
ligt många matarenheter stå till förfogande, ska upptagna ställplatser förses med ingreppsskydd
(Dummy-Feeder). Även vid rustning av en hållare för ytmagasin, ska de överblivna ställplatserna
säkras med ett ingreppsskydd.

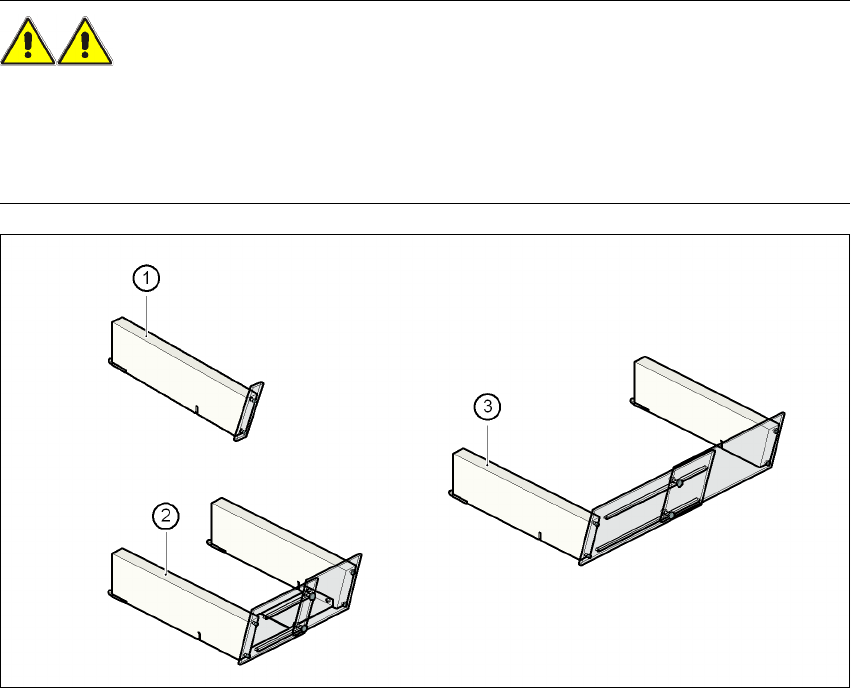

Bild 2.6 - 11 Ingreppsskydd för komponentvagn
2
(1) Ingreppsskydd för 1 ställplats, artikelnr 00116961-01
(2) Ingreppsskydd för 6 - 10 ställplatser, artikelnr 00116962-01
(3) Ingreppsskydd för 11 - 20 ställplatser, artikelnr 00116963-01
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.7 Restspänningar och urladdningstider i automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
82
2.7 Restspänningar och urladdningstider i automaten
Om NÖDSTOPP-knappen trycks eller automaten stängs av, blir mellankretsspänningen 200 V för
portalaxlar resp. 150 V för stjärnaxlar, reducerad till ungefärliga restspänningar inom en kort tid.
VARNING 2
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ resp. 3 x 415
V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig spänning
- även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan därför leda till
dödsfall eller allvarliga kroppsskador samt omfattande materiella skador.
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast kvalificerad resp. utbildad personal får öppna täckkåpan över elaggregatet och ax-
elenheten.
2

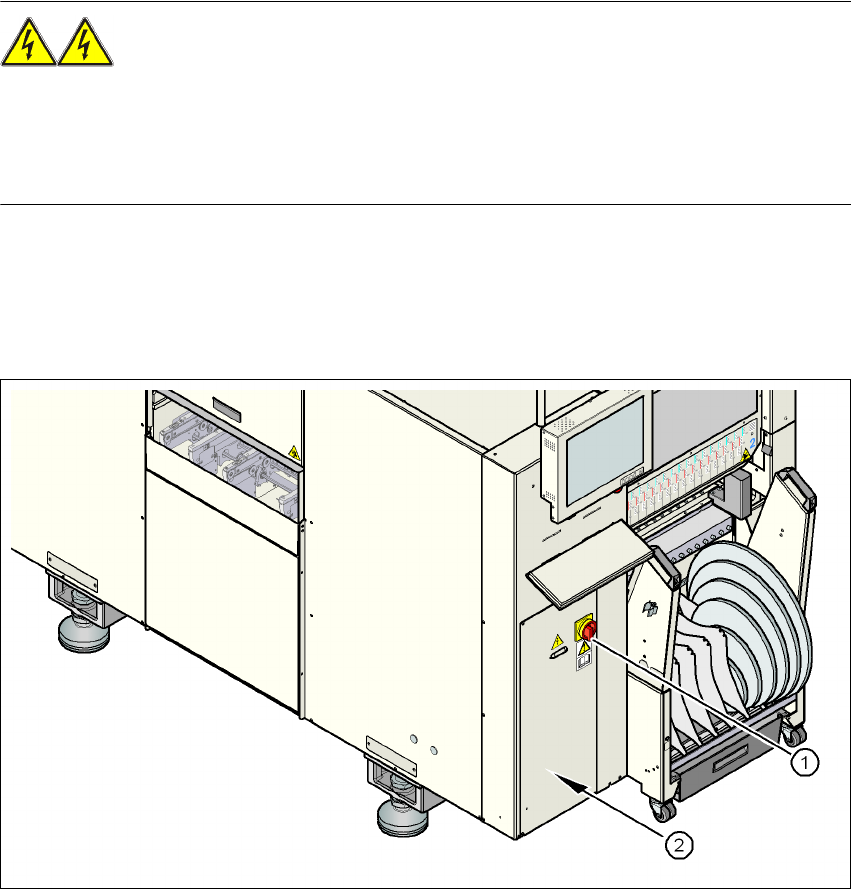

Bild 2.7 - 1 Elaggregat
(1) Huvudbrytare
(2) Elaggregat bakom täckkåpan
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.7 Restspänningar och urladdningstider i automaten
83
Bild 2.7 - 2 Mätpunkter på elaggregatet
2
