Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.9 Energit illstånd för automaten efter att huvudbrytaren slagits från 87 2.9 Energitillstånd för automaten ef ter at…
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.8 Avstängning av tryckluftsmatning och trycksänkning Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
86
Bild 2.8 - 1 Tryckluftenhet till automaterna D1i och D2i
(1) Avstängningsventil
(2) Tryckluftsanslutning:
Börtryck: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Tryckluftfilter
(4) Manometer för försörjningstryck till portalfördelaren
Börtryck: 0,52 ± 0,01 MPa, 5,2 ± 0,1 bar (visningsområde 0 - 1,2 MPa, 0 - 12 bar)
(5) Manometer för försörjningstryck till bulklåde-matare
Börtryck: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
VARNING
Lossa aldrig tryckluftsledningar som står under tryck. Risk för personskador! 2
Driftsinstruktion SIPLACE D1i/D2i 2 Driftsäkerhet
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från
87
2.9 Energitillstånd för automaten efter att huvudbryta-
ren slagits från
2
VARNING
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ eller 3 x 415 V~
± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig spänning -
även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan därför leda till
dödsfall eller allvarliga kroppsskador samt omfattande materiella skador. 2
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast personal med särskild behörighet får öppna kåpan till elaggregatet.
2

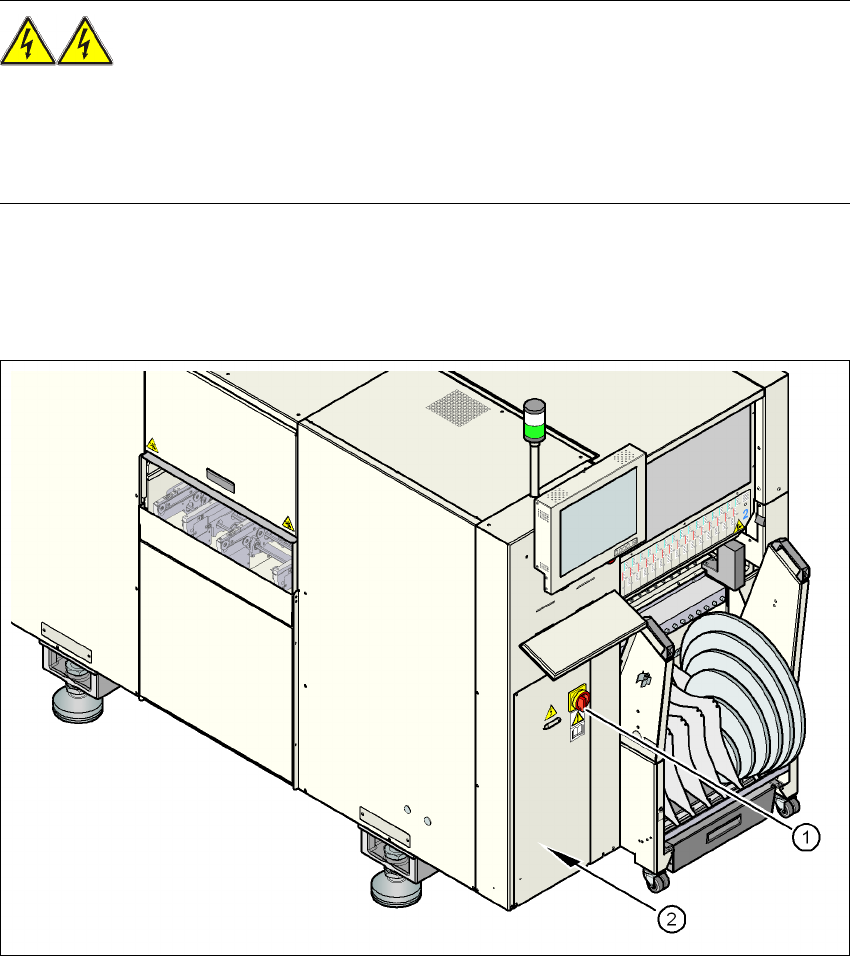

Bild 2.9 - 1 Läge för huvudströmbrytare och strömförsörjning på automaten
(1) Huvudbrytare S1
(2) Strömförsörjning bakom täckkåpan
2 Driftsäkerhet Driftsinstruktion SIPLACE D1i/D2i
2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
88
2.9.1 Huvudbrytaren stängd - automaten kopplad med nätet
VARNING
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med livsfar-
lig spänning:
– Inmatningsplintar X100 (pos 2 på bild 2.9 - 2
, sidan 89)
– Urladdningsdrossel Z2 (pos 4 på bild 2.9 - 2
, sidan 89)
– Säkringar FU, FV, FW och FBU (pos 1 på bild 2.9 - 2
, sidan 89)
– Nätspänningsfilter Z1 (pos 5 på bild 2.9 - 2
, sidan 89)
– Serviceuttag BU1 (pos 3 på bild 2.9 - 2
, sidan 89)
– Anslutningsklämmor för nätkabeln 1, 3 och 5 på huvudbrytare S1 (pos 1 på bild 2.9 - 1
, sidan
87
) och pos 6 på bild 2.9 - 2, sidan 89)
– Alla enskilda ledningar som är strömförande även när huvudbrytaren slagits från är bruna.
– Axelenhet (bild 2.2 - 9, sida 52)
