Bedienungsanleitung Vision Teach Station 6 Option 2. Kamera Ausgabe 12/2014 6.1 Erweiterung Vision Teach Station 51 6 Abb. 6.1 - 1 Montageposition der beiden Säulen
6 Option 2. Kamera Bedienungsanleitung Vision Teach Station
6.1 Erweiterung Vision Teach Station Ausgabe 12/2014
50
6.1.4 Zwei stationäre Kameras anschließen
Soll an der zweiten Säule ebenfalls eine stationäre Kamera (SST33, 36 oder 25) betrieben wer-
den, so wird die Stromversorgung und der CAN-Bus nicht an das Grundmodul angesteckt, son-
dern direkt an die Kamera der ersten Säule. Dazu benötigen Sie den Kabelsatz 03040352.
Stecken Sie diesen Kabelsatz zunächst an die zweite, zusätzliche Kamera an. Folgen Sie
dazu der Anleitung unter Abschnitt 5.1.1, Seite 31.
Montieren Sie die Kamera an die zweite Säule. Folgen Sie dazu der Anleitung unter Abschnitt
5.1.2, Seite 35.
Stecken Sie das Kabel 03040352-W1 an den Stecker X5 der Kamera an Säule 1 an. Der
Stecker X5 ist bei montiertem Gehäusedeckel schwer zugänglich.
Stellen Sie dazu die Vision Teach Station am besten auf den Fußboden und entnehmen Sie
die Staubschutzabdeckung (Moosgummi), sodass Sie sie von oben gut einsehen können. Der
Stecker X5 befindet sich unterhalb von Stecker X4, oder, wie in Abb. 5.1 - 2, Seite 32 darge-
stellt, rechts daneben. Die Stecker X4 und X5 dürfen vertauscht werden.
Stecken Sie das Kabel 03040352-W2 an Stecker X12 vom Kabelsatz 03040355 an
(siehe Abb. 5.1 - 2, Seite 32, links unten).
Bedienungsanleitung Vision Teach Station 6 Option 2. Kamera
Ausgabe 12/2014 6.1 Erweiterung Vision Teach Station
51
6

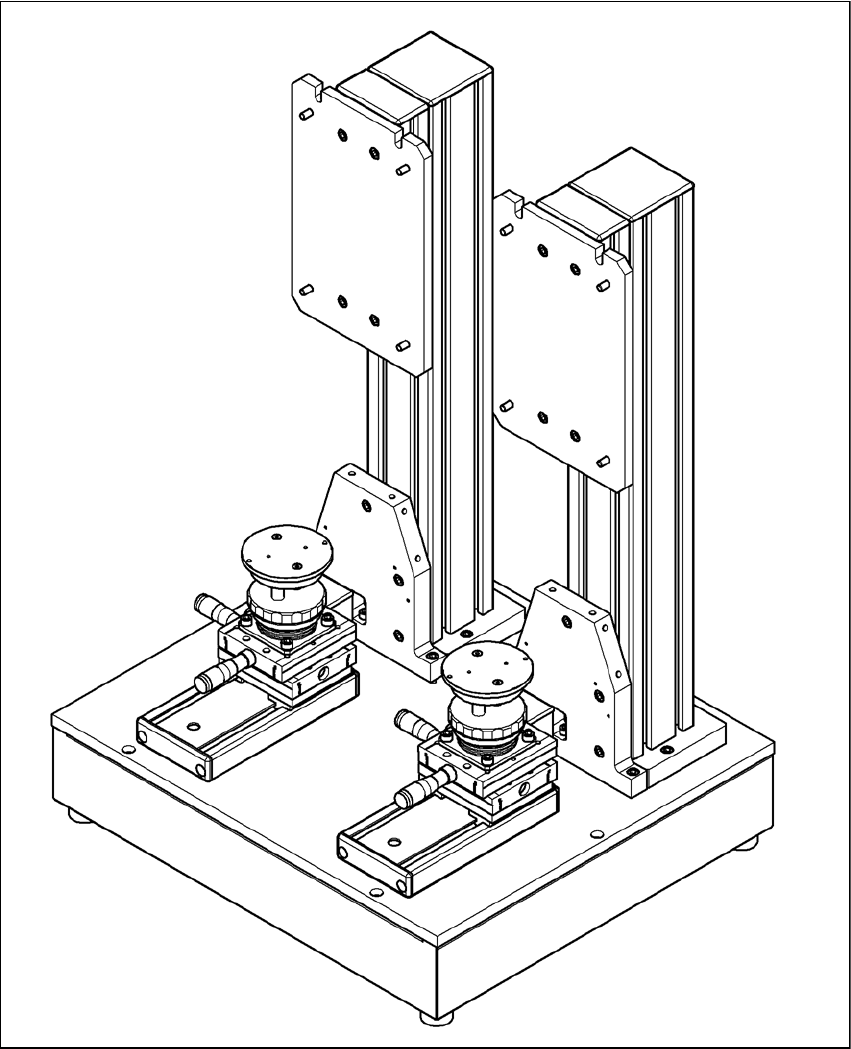

Abb. 6.1 - 1 Montageposition der beiden Säulen
7 Software Bedienungsanleitung Vision Teach Station
6.1 Erweiterung Vision Teach Station Ausgabe 12/2014
52
7 Software
HINWEIS 7
Bei Auslieferung einer Vision Teach Station ist die Software auf dem Rechner bereits komplett
installiert. Der Rechner kann sofort in Betrieb genommen werden. Im Lieferumfang sind alle CDs
für die Installation enthalten.
VORSICHT 7
Ab Version 5.0.1 unterstützt die Software zusätzlich Windows 7, 32- und 64-Bit. Bitte beachten
Sie, dass die alte CAN-Karte mit dem grünen CAN3-Stecker (Artikelnummer 03052590-xx)
64-Bit-Betriebssysteme NICHT unterstützt! Hierfür benötigen Sie die neue CAN-Karte
PowerCAN-II (Artikelnummer 03079973-xx).
