193-41 10 JUKYX 1-69 拡大鏡でノズル穴部の詰りを確認します。 詰りを確認した場合、ピンゲージによる清掃を行います。 • 使用するピンゲージは高速ノズルの種類により異なります。 次に示す組合せを参考に選出してください。 単位 : mm …
193-4110
JUKYX
1-68
•

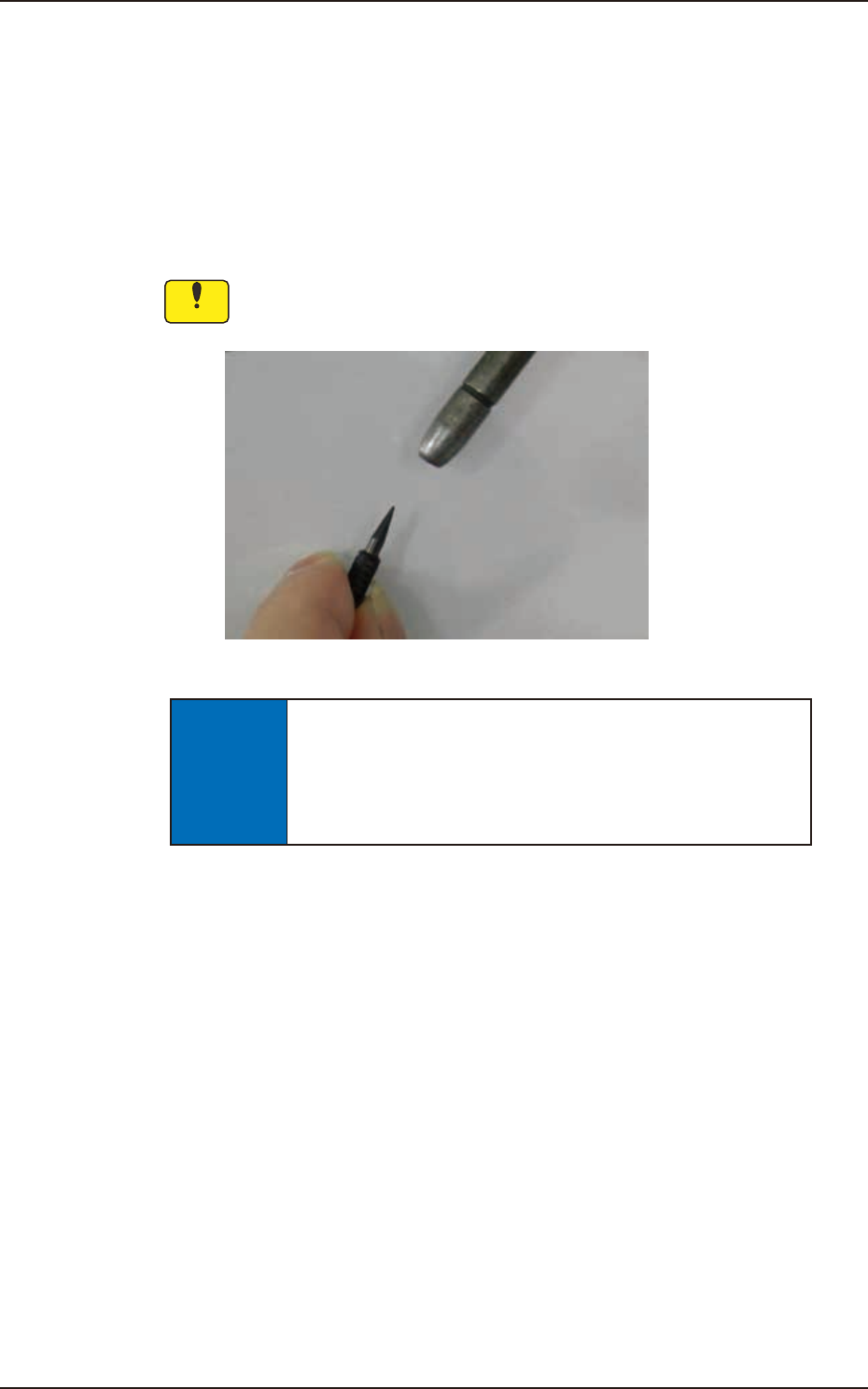

軽度の汚れは、エアブローやふき取りにより、汚れ、ゴミなどを除去しま
す。
吸着ノズルのテーパ部は、レンズクリーナクロスで清掃を行ってくださ
い。
注
意
F4A52
193-4110
JUKYX
1-69
拡大鏡でノズル穴部の詰りを確認します。
詰りを確認した場合、ピンゲージによる清掃を行います。
•
使用するピンゲージは高速ノズルの種類により異なります。
次に示す組合せを参考に選出してください。
単位 : mm
φ 0.1 φ 0.08 φ 0.08 KYA-M7702-A0 爪側、先端側
φ 0.2 φ 0.08 φ 0.12 KYA-M7703-A0 爪側、先端側
φ 0.4 φ 0.25 φ 0.2 KYA-M7705-A0 爪側、先端側
φ 0.7 φ 0.35 φ 0.3 KYA-M7708-A0 先端側
ノート ( a )
φ 0.7 φ 0.35 φ 0.3 KYA-M7782-A0 爪側、先端側
φ 0.9 φ 0.9 φ 0.6 KYB-M771J-A0 先端側
ノート ( a )
φ 0.9 φ 0.9 φ 0.6 KYA-M7713-A0 爪側、先端側
φ 1.1 φ 1.1 φ 0.8 KYB-M771K-A0 先端側
ノート ( a )
φ 1.1 φ 1.1 φ 0.8 KYA-M7714-A0 爪側、先端側
φ 2.0 φ 1.1 φ 0.8 KYF-M77G5-A0 先端側
ノート ( a )
φ 2.0 φ 1.1 φ 0.8 KYA-M7715-A0 爪側、先端側
ノート
(a) 爪側からは入りません。
193-4110
JUKYX
1-70
•

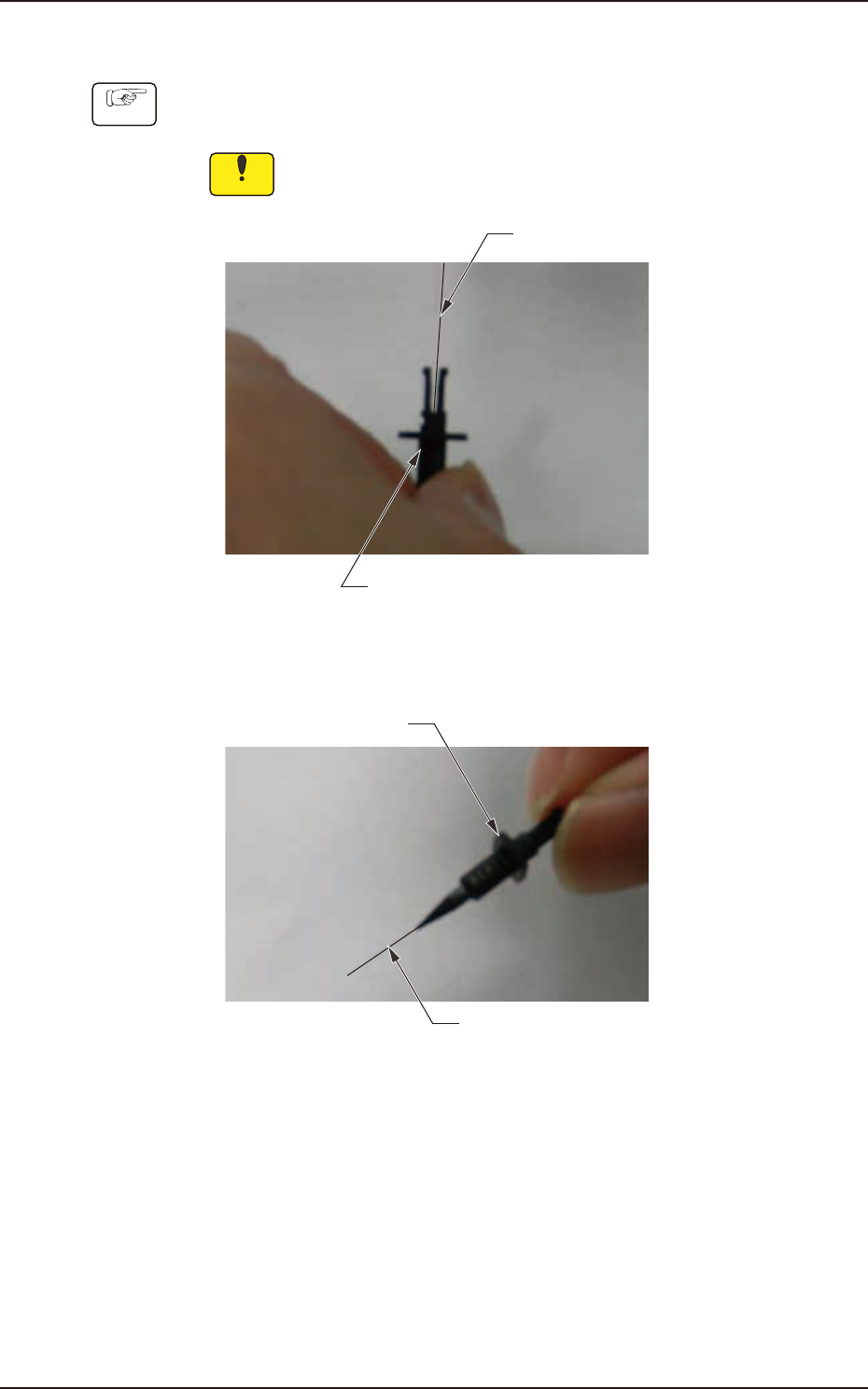

手順
（1） 高速ノズルを下記写真のようにしっかりと持ち、高速ノズルの中心軸
にピンゲージ中心軸を合せながら挿入する。
注
意
ピンゲージ
高速ノズル
F4A53
(2) 高速ノズルの先端から、ピンゲージを出す。
高速ノズル
ピンゲージ
F4A54
