193-4110
JUKYX
1-53

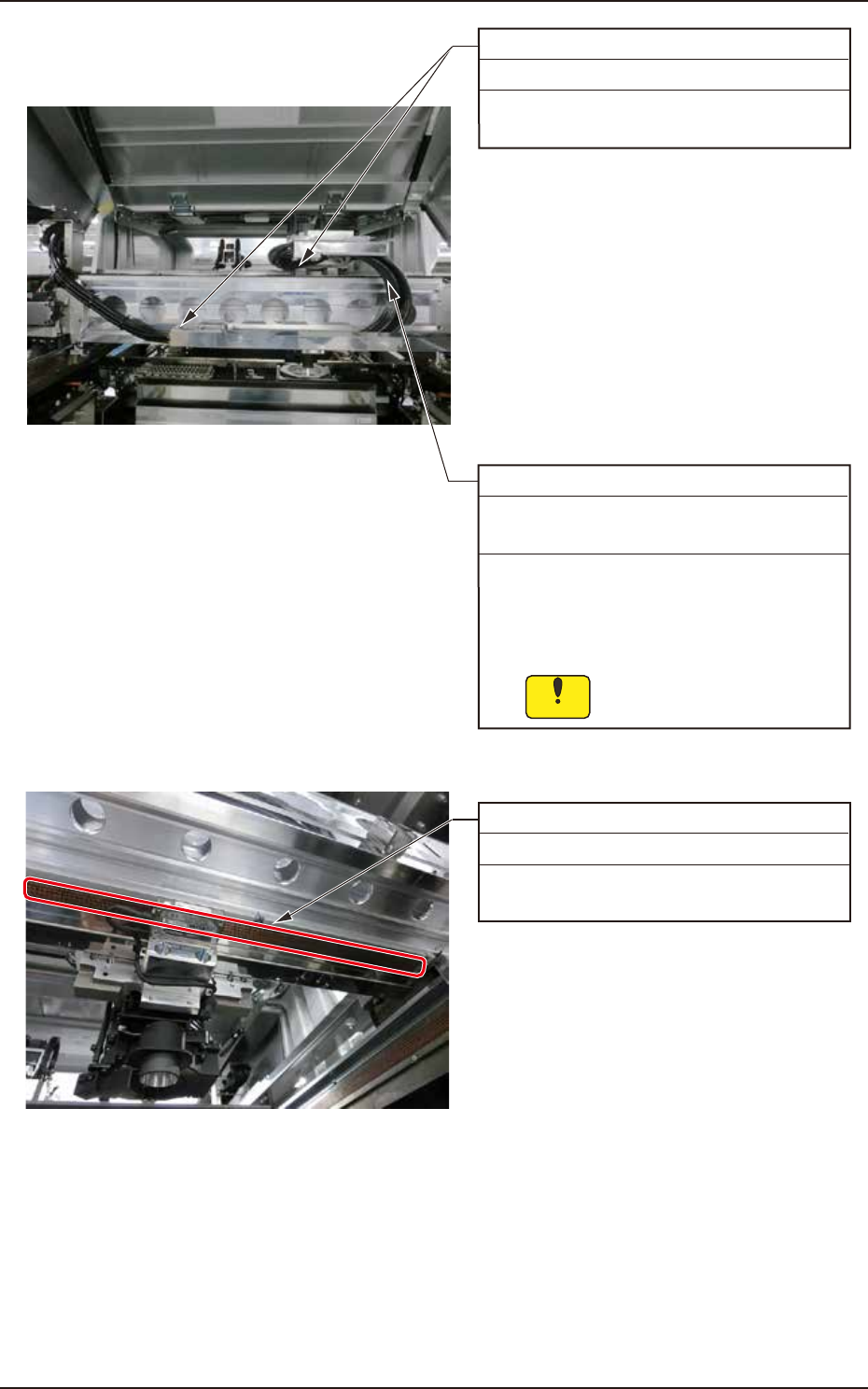

X軸ケーブル固定か所（2か所）
6か月ごと 点検 所要時間:1分
亀裂などの異常がないか、目視で確認して
ください。
X軸ケーブル側面
6か月ごと 清掃、給油 所要時間:3分
(バリエルタIEL/V)
(1) 油ウエスで古いグリースを拭き取って
ください。
(2) 新しいグリースを手またはハケで塗布
してください。
糸くずなどを残さないように
してください。
注 意
X軸リニアスケール
6か月ごと 清掃 所要時間:5分
汚れがひどい場合、アルコールを
しみこませたウエスで清掃してください。
F4A38A
193-4110
JUKYX
1-54

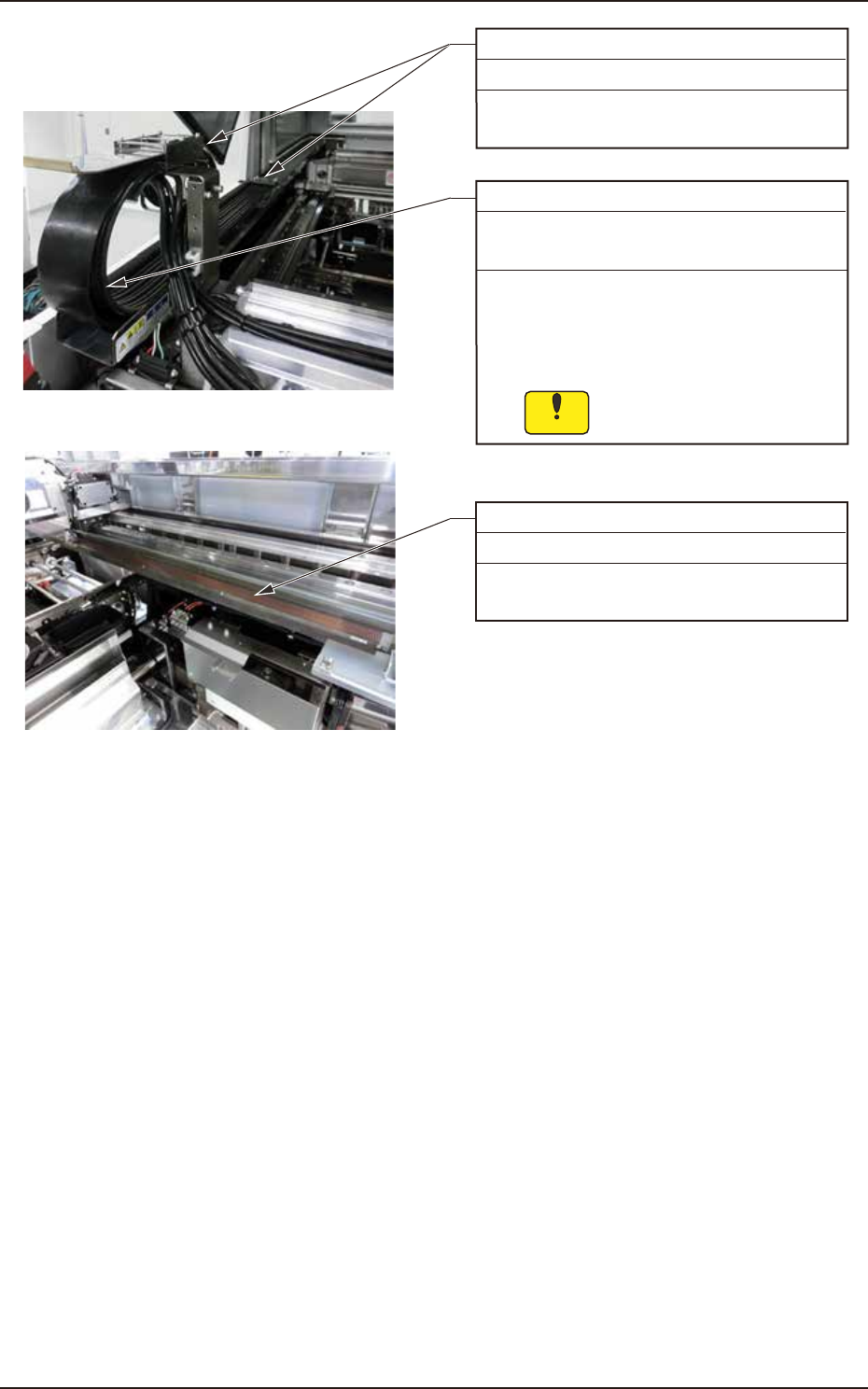

Y軸ケーブル固定か所（2か所）
6か月ごと 点検 所要時間:1分
亀裂などの異常がないか、目視で確認して
ください。
Y軸ケーブル側面
6か月ごと 清掃、給油
所要時間:3分
(バリエルタIEL/V)
(1) 油ウエスで古いグリースを拭き取って
ください。
(2) 新しいグリースを手またはハケで塗布
してください。
糸くずなどを残さないように
してください。
注 意
Y軸リニアスケール
汚れがひどい場合、アルコールを
しみこませたウエスで清掃してください。
6か月ごと 清掃 所要時間:5分
F4A39A
193-4110
JUKYX
1-55

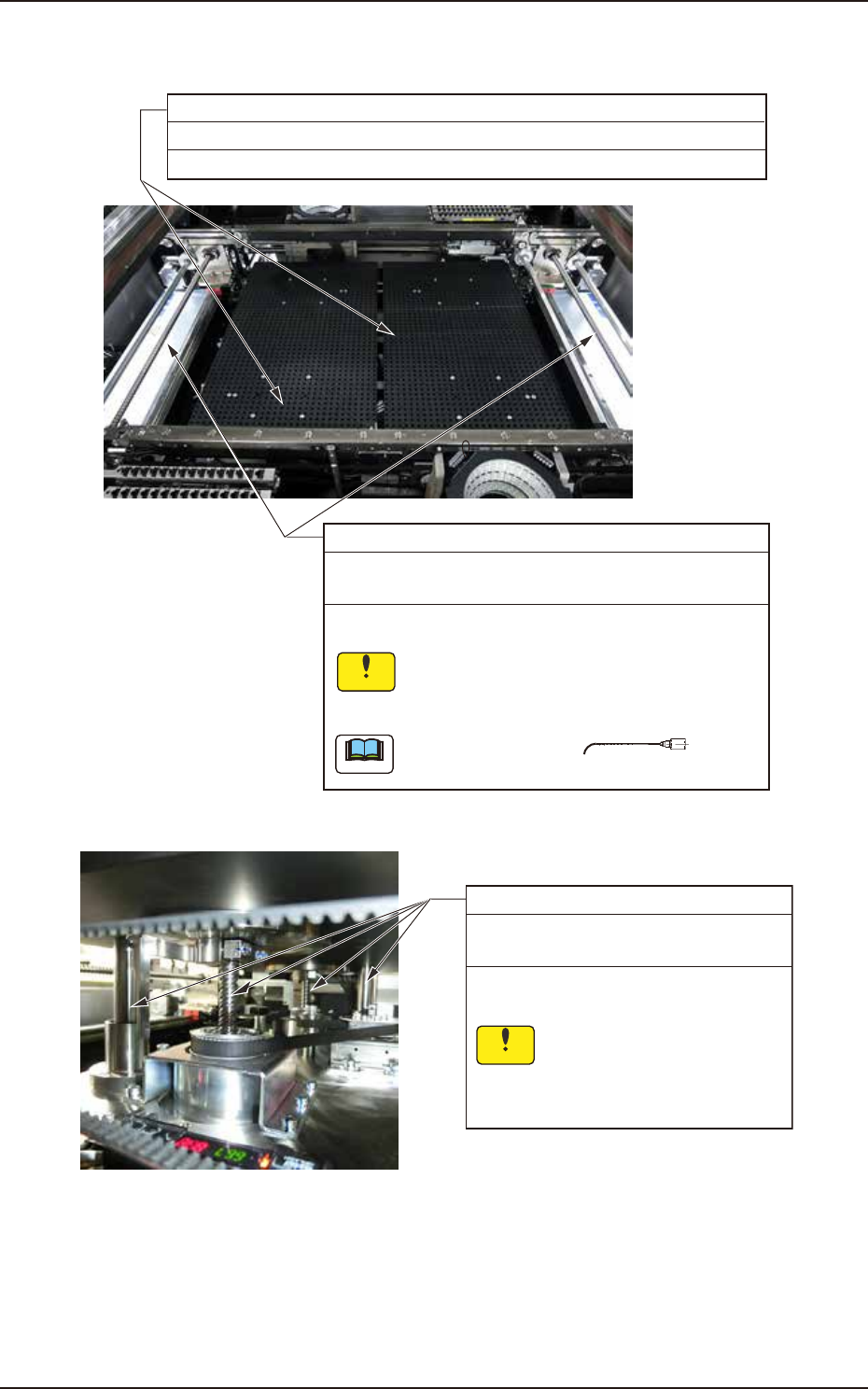

ボールネジ(2か所)
3か月ごと 清掃、給油 所要時間:10分
（
ダフニーグリースMP No.1
）
ウエスで古いグリースを拭取って、新しいグリースを
シリンジで塗ってください。
糸くずなどを残さないようにしてください。
給油は、初回1か月後、以降3か月ごとに行ってください。
使用するノズルは
No.19(茶)です。
注 意
ノート
No.19
バックアップテーブル上面
毎週 清掃
所要時間:2分
異物、不要部品などを除去し、ゴミ、ほこりなどを掃除機で吸取ってください。
F4A40A
3か月ごと 清掃、給油 所要時間:20分
（
ダフニーグリースMP No.1
）
ボールネジ、ボールブッシュ(各4か所)
(1) 油ウエスで古いグリースを拭取って
ください。
(2) グリースを各々のシャフトに塗って
ください。
糸くずなどを残さないように
してください。
注 意
F4A40B
