193-41 10 JUKYX 1-56 注 意 ノート リニアガイド (2か所) 3か月ごと 清掃、給油 所要時間:5分 （ダフニーグリースMP No.1) 油ウエスで古いグリースを拭取ってくだ さい。 糸くずなどを残さないように してください。 ハンドグリースガンにマイクロホースを 取付けてグリースニップルから新しい グリースを給油してください。 使用するノズルは H形です。 給油作業…
193-4110
JUKYX
1-55

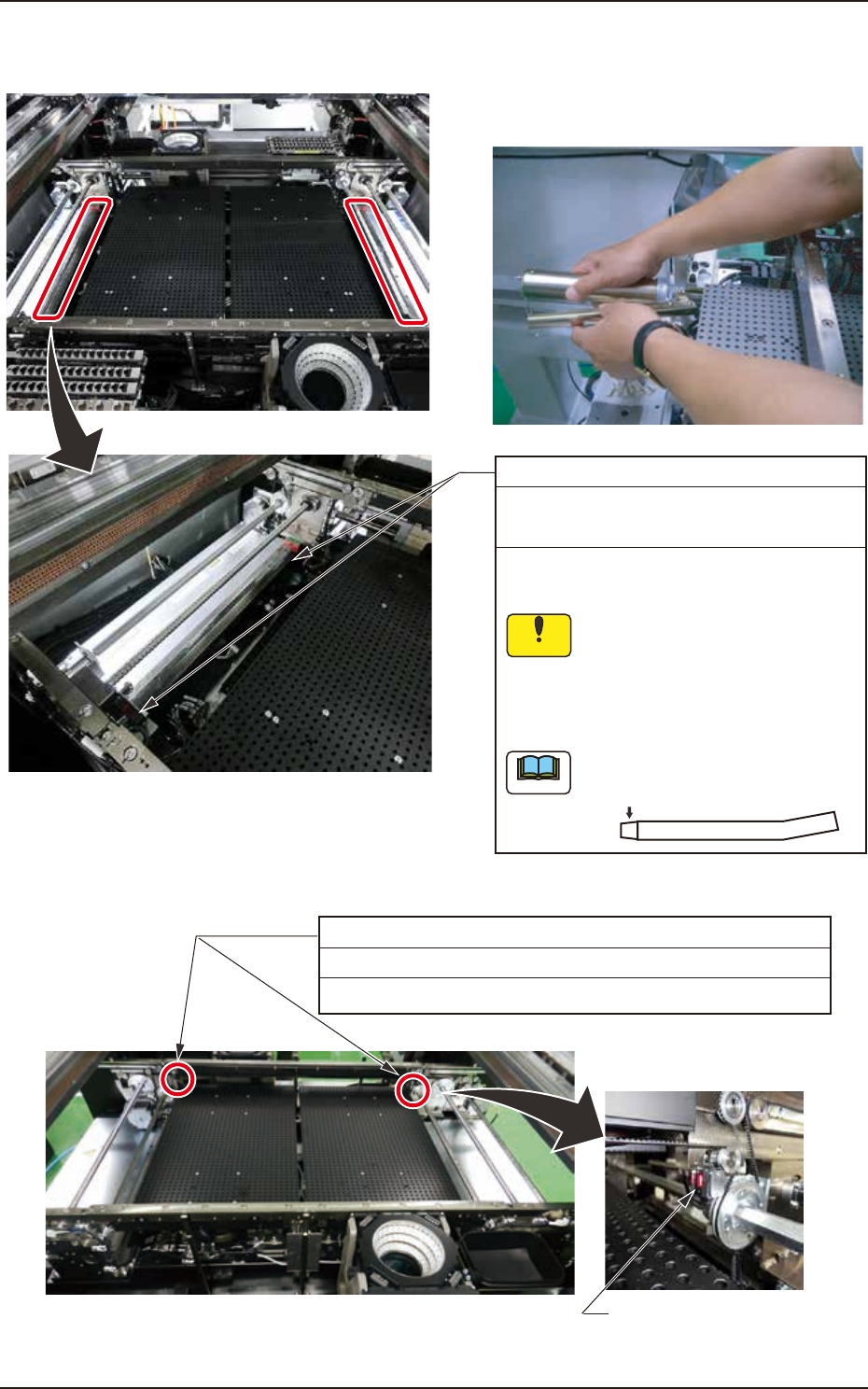

ボールネジ(2か所)
3か月ごと 清掃、給油 所要時間:10分
（
ダフニーグリースMP No.1
）
ウエスで古いグリースを拭取って、新しいグリースを
シリンジで塗ってください。
糸くずなどを残さないようにしてください。
給油は、初回1か月後、以降3か月ごとに行ってください。
使用するノズルは
No.19(茶)です。
注 意
ノート
No.19
バックアップテーブル上面
毎週 清掃
所要時間:2分
異物、不要部品などを除去し、ゴミ、ほこりなどを掃除機で吸取ってください。
F4A40A
3か月ごと 清掃、給油 所要時間:20分
（
ダフニーグリースMP No.1
）
ボールネジ、ボールブッシュ(各4か所)
(1) 油ウエスで古いグリースを拭取って
ください。
(2) グリースを各々のシャフトに塗って
ください。
糸くずなどを残さないように
してください。
注 意
F4A40B
193-4110
JUKYX
1-56
注 意
ノート
リニアガイド (2か所)
3か月ごと 清掃、給油 所要時間:5分
（ダフニーグリースMP No.1)
油ウエスで古いグリースを拭取ってくだ
さい。
糸くずなどを残さないように
してください。
ハンドグリースガンにマイクロホースを
取付けてグリースニップルから新しい
グリースを給油してください。
使用するノズルは H形です。
給油作業例
H形
PT1/8
F4A41A
バックアップピン検出センサ (2か所)
毎週 清掃
バックアップピン検出センサをウエスで清掃してください。
バックアップピン検出センサ
所要時間:1分
F4A42A
193-4110
JUKYX
1-57

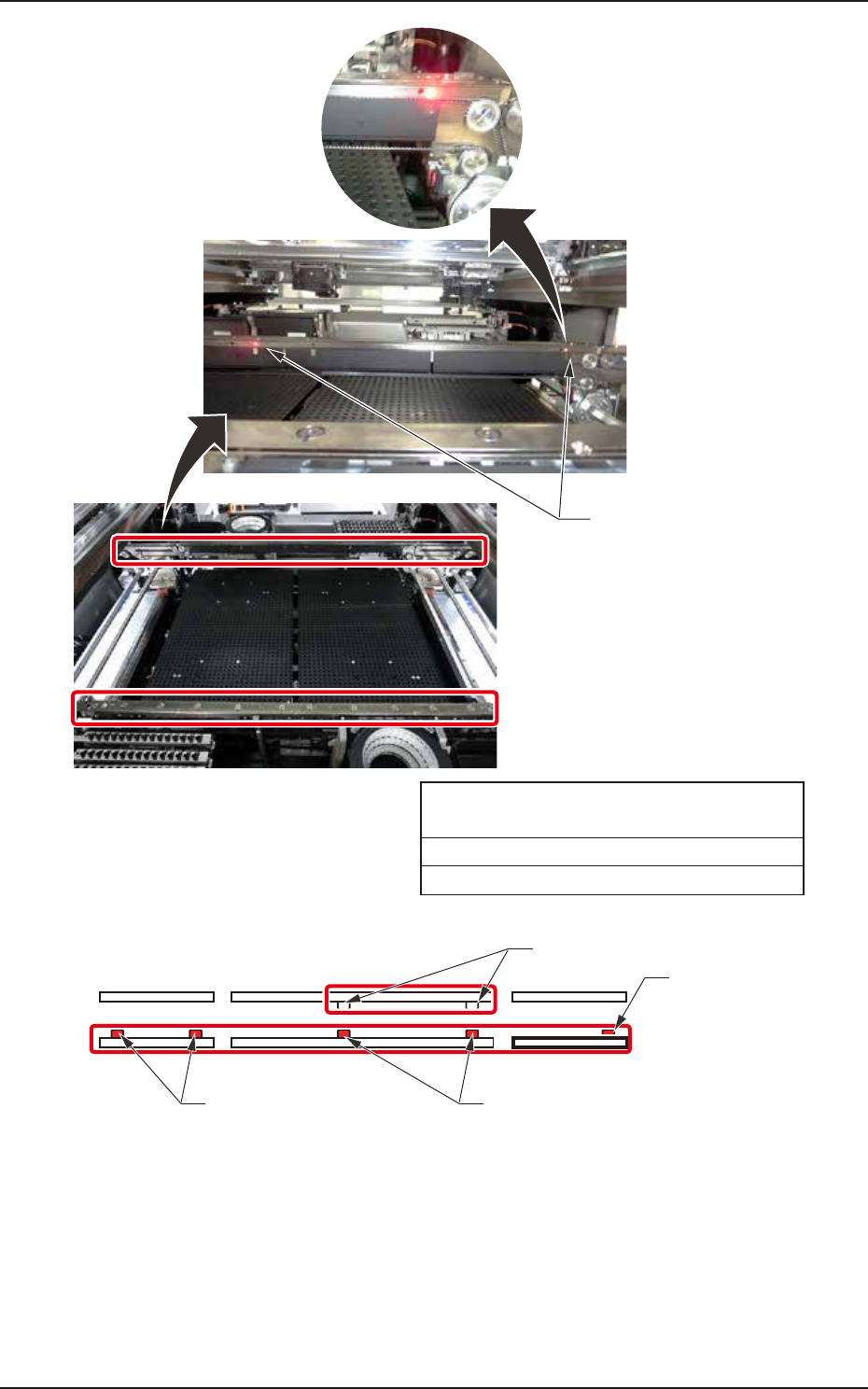

基板検出センサファイバー(2か所)
基板検出センサ(3か所)、
毎週 清掃 所要時間:2分
基板検出センサをウエスで清掃してください。
シングル搬送時 (イメージ配置図)
基板検出センサ
基板検出センサファイバー (投光)
基板検出センサ 基板検出センサファイバー (受光)
基板検出センサファイバー
F4A43
