(3) ピンゲージを、吸着穴の長手方向に動かし、内部の詰りを除去する。
ピンゲージ
高速ノズル
F4A55
(4) エアブローを行い、除去した汚れを飛ばす。

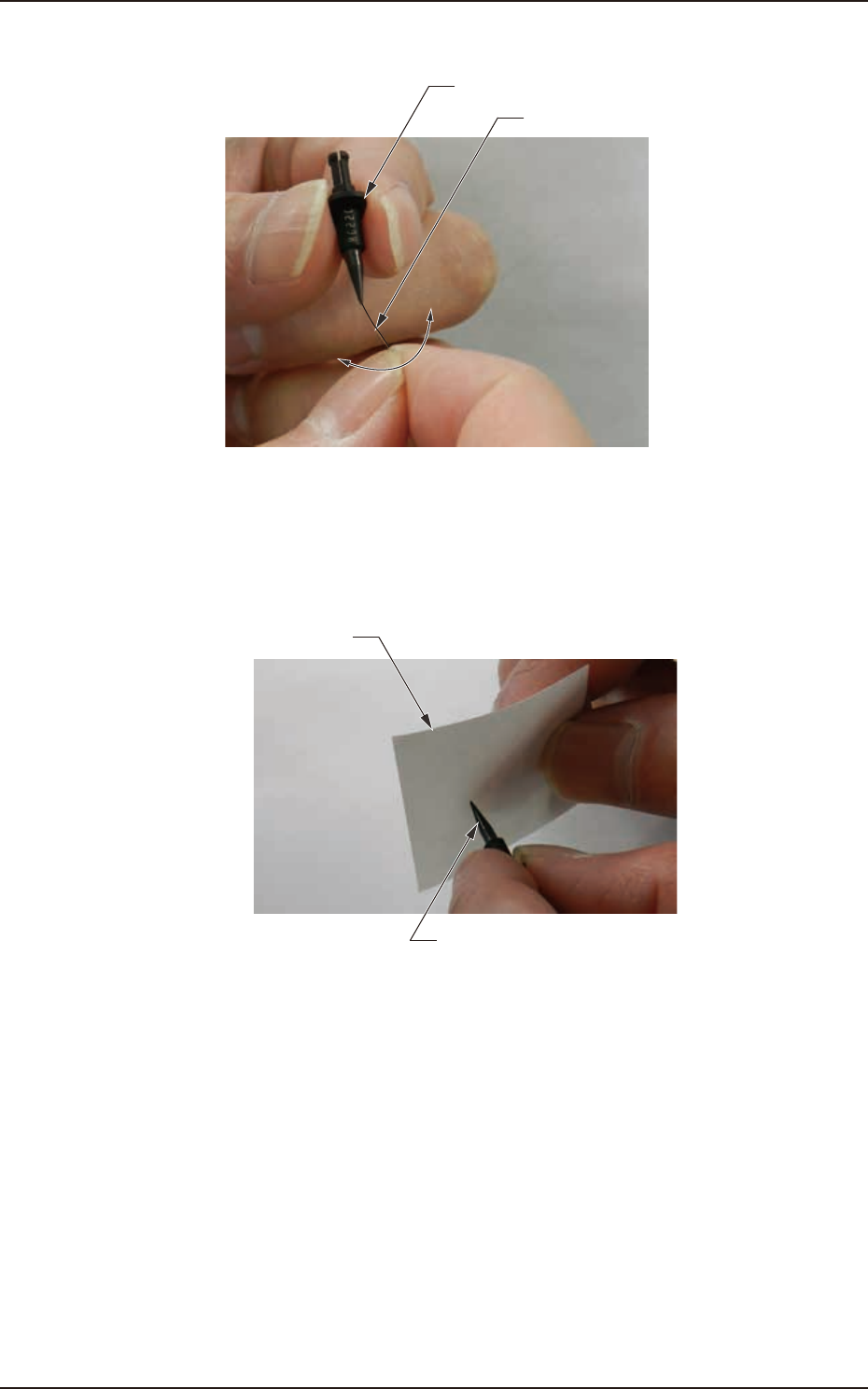

( 高速ノズル先端の細かい汚れはマスキングテープで粘着し取除きま
す。)
高速ノズル
マスキングテープ
F4A56
193-4110
JUKYX
1-72
•
HG24C、HG33C を先端からピンゲージで清掃するための治具を用意してい
ます。
ピンゲージ
ノズル

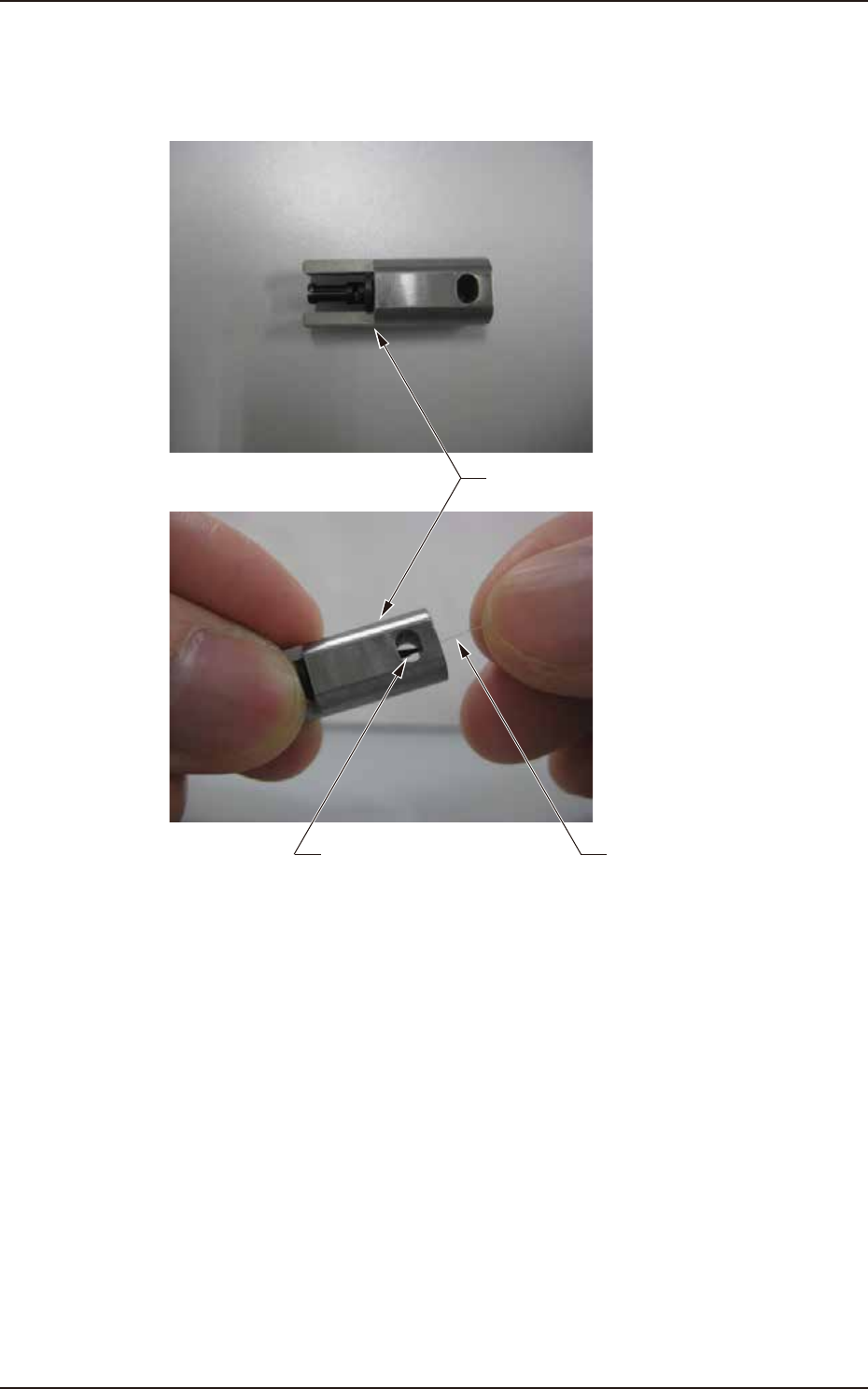

ノズル先端清掃治具
F4A57
治具にノズルを先端側から挿入し、ノズルを治具に押し当てた状態でピン
ゲージを軽く差込みます。
ピンゲージが入りにくい場合は無理に押し込まず、何度か上下を繰返して
ください。
193-4110
JUKYX
1-73
市販の水圧式洗浄機を使用することが可能です。
例 ： MAC3 Ⅲ ( 中村超鋼製 )
ノート
ソルダーペーストが穴に詰まっている場合、洗浄できないことがありま
す。
ピンゲージによる清掃を併用してください。
洗浄後はエアブローまたは乾燥機で水分が残らないようにしてください。
