193-41 10 JUKYX 1-74 • ノート フィルタ交換治具は高速ノズル用と中異形ノズル用の 2 種類があります。 ただし、フィルタの挿入方法は同じです。 中異形ノズル用 高速ノズル用 ノズルセット位置 F4A82 手順 (1) ピンセットなどでノズル用フィルタをノズル用フィルタセット位置に セットする。 ノズル用フィルタ セット位置…
193-4110
JUKYX
1-73
市販の水圧式洗浄機を使用することが可能です。
例 ： MAC3 Ⅲ ( 中村超鋼製 )
ノート
ソルダーペーストが穴に詰まっている場合、洗浄できないことがありま
す。
ピンゲージによる清掃を併用してください。
洗浄後はエアブローまたは乾燥機で水分が残らないようにしてください。
193-4110
JUKYX
1-74
•
ノート

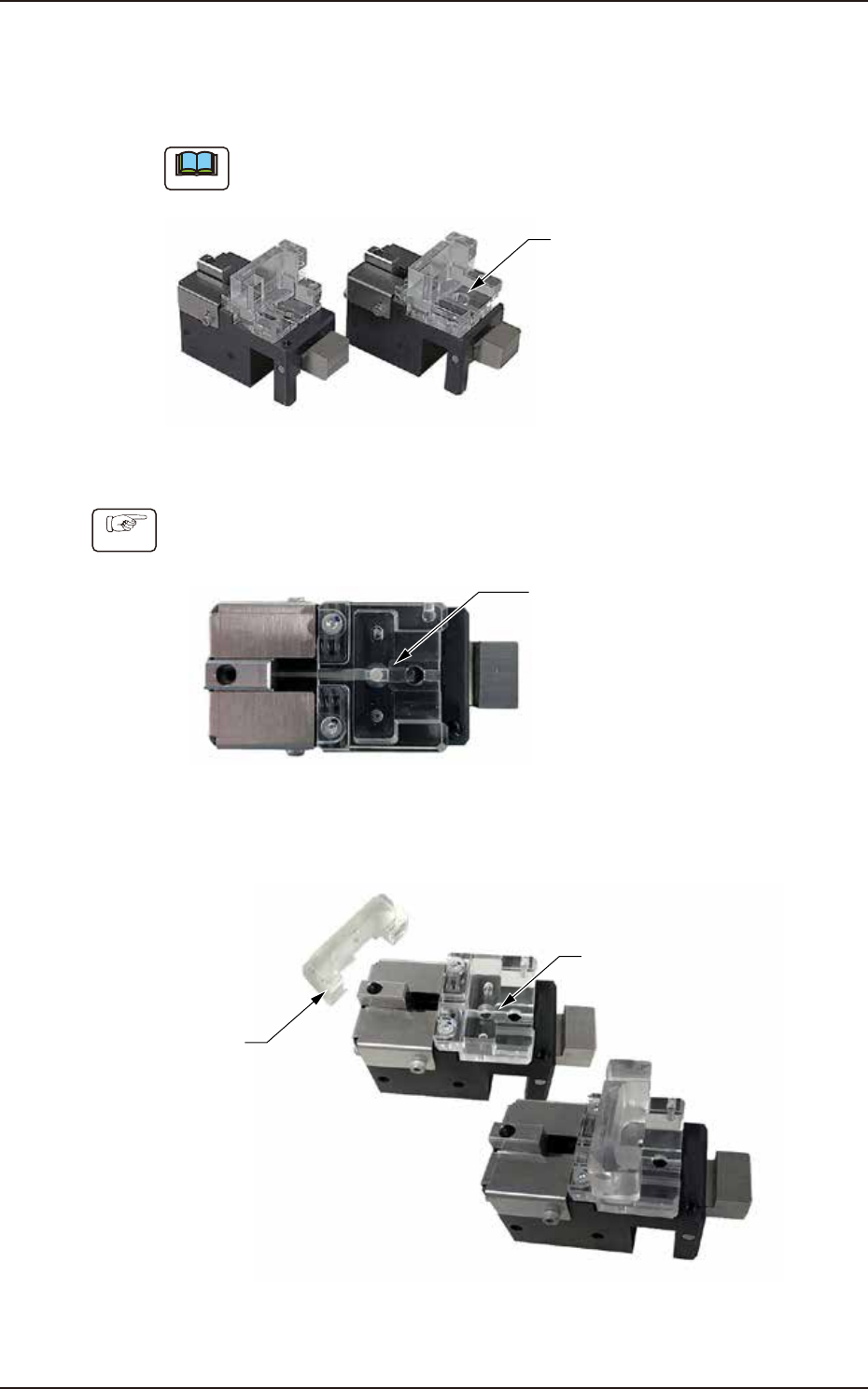

フィルタ交換治具は高速ノズル用と中異形ノズル用の 2 種類があります。
ただし、フィルタの挿入方法は同じです。
中異形ノズル用高速ノズル用
ノズルセット位置
F4A82
手順
(1) ピンセットなどでノズル用フィルタをノズル用フィルタセット位置に
セットする。
ノズル用フィルタ
セット位置
F4A58
(2) アクリルブロックをフィルタセット開口部に挿入する。
アクリルブロック
(フィルタ押さえ用)
アクリルブロックを挿入した状態
フィルタセット開口部
F4A59
193-4110
JUKYX
1-75

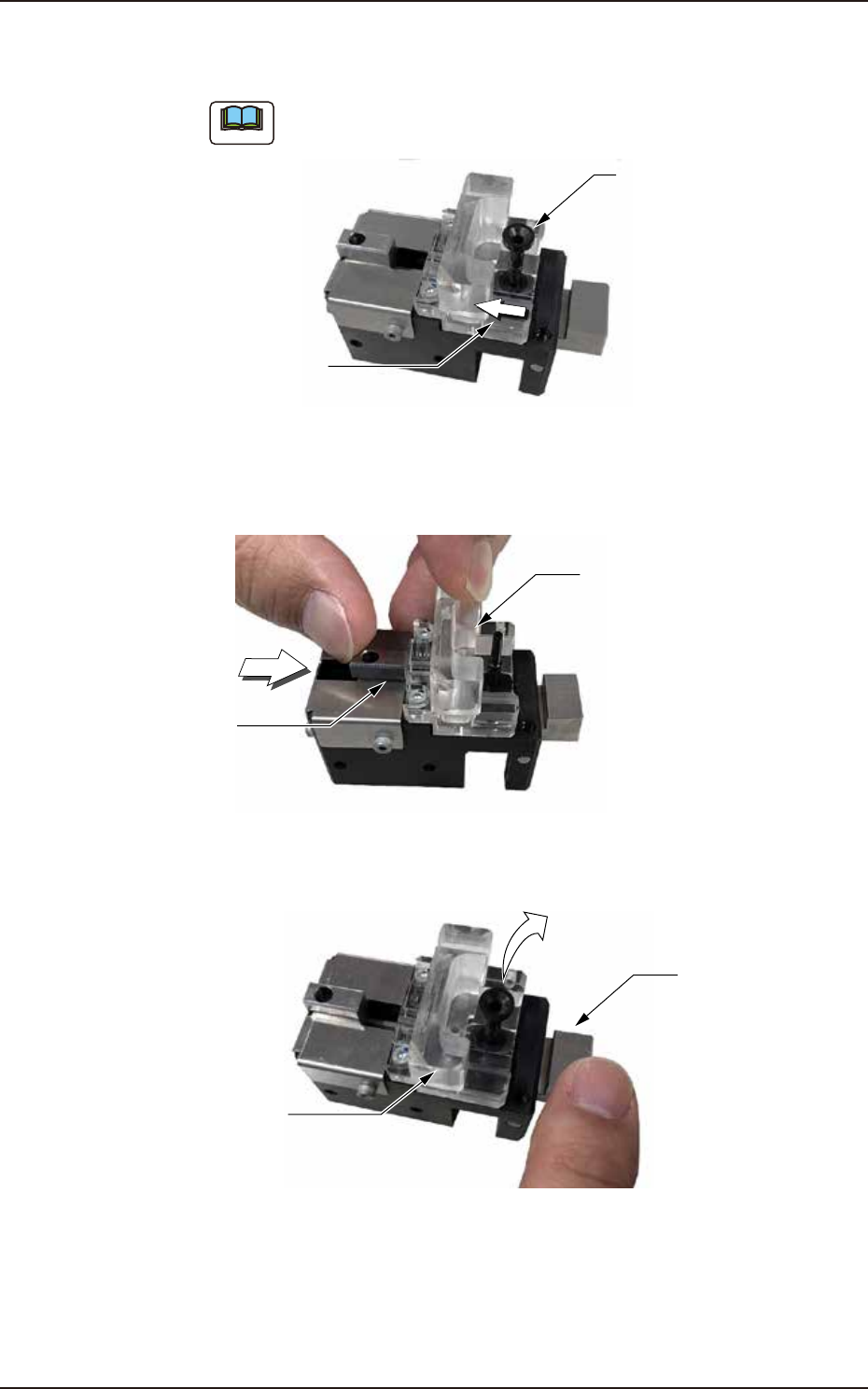

（3) ノズルフィルタ開口部を下図の矢印方向に向け、ノズルセット位置に
ノズルを挿入する。
ノート
ノズルフィルタ開口部の向きに注意してください。
ノズルフィルタ
開口部の向き
ノズル
F4A60
(4) アクリルブロックを抑えながらスライド部をスライドさせ、ノズル用
フィルタをノズル内に挿入する。
スライド部
アクリルブロック
F4A61
（5) レバーを押すとカチッと音がしてノズルが容易に取り外せます。
アクリルブロック
レバー
押す
F4A62
