193-41 10 JUKYX 1-79 手順 (1) 拡散板を内側・外側ともに仮止めする。 外側拡散板 内側拡散板 F4A68 (2) 治具 1、2 を図のように 3 か所に取付ける。 サイドビューカメラを傷つけないように注意する。 治具 1 治具 2 F4A69 (3) 拡散板をボルトで固定後、治具 1、2 を取外す。 F4A70
193-4110
JUKYX
1-78

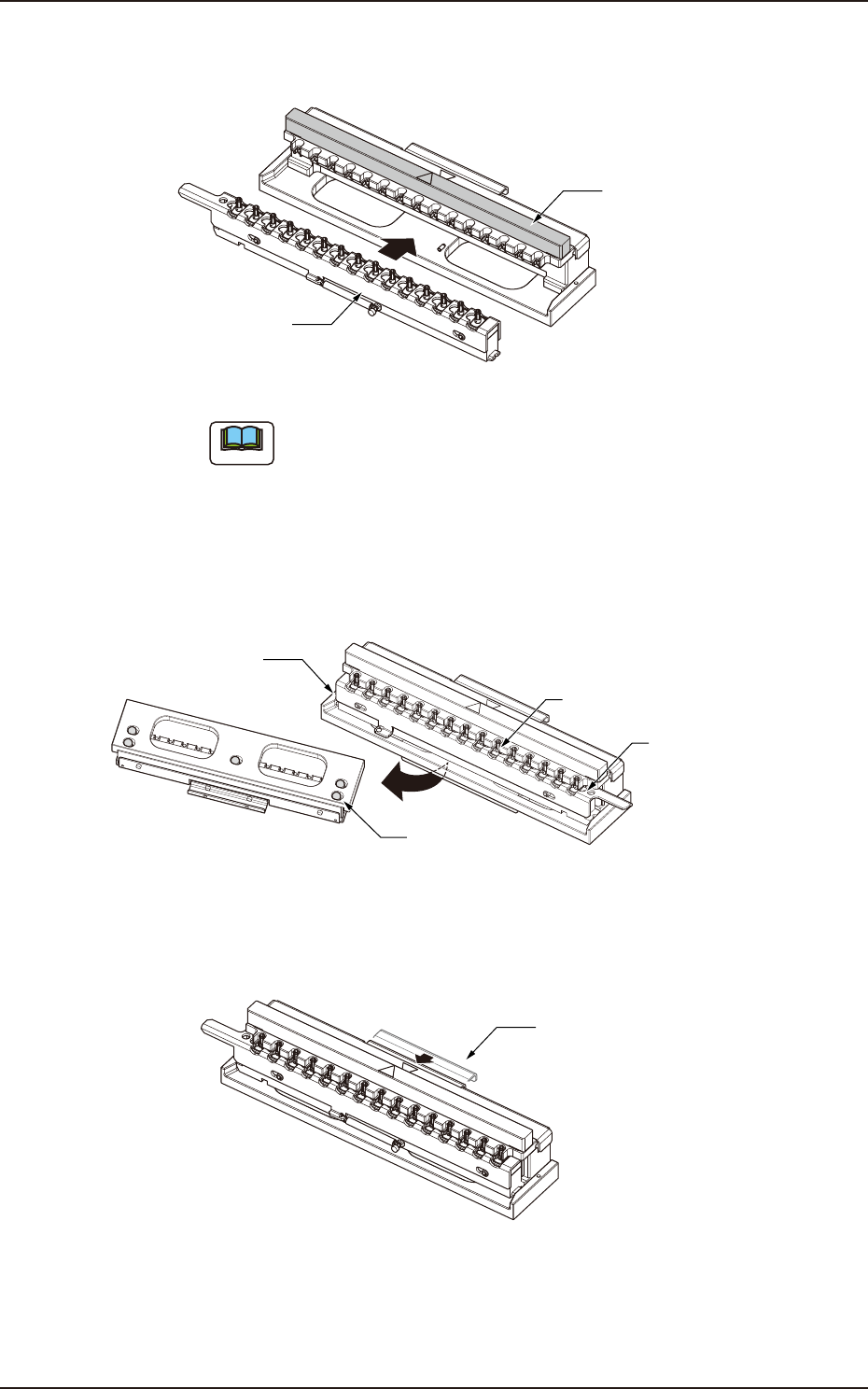

(6) フィルタ一括交換冶具に、アクリルブロックを戻してシャッタ開状態
の高速ノズルストッカをセットしてください。
アクリルブロック
高速ノズルストッカ
F4A76A
ノート
エアフィルタを一括挿入する前に、もう一度ノズル内に交換前のエ
アフィルタが残っていないか確認してください。
ピン穴を逆向きで使用する場合は、フィルタ一括交換冶具底面のボルト
５本を緩めてノズルストッカのブロック固定当て面を反対側に当てるよ
うに変更してください。
ノズルストッカ
(逆向き)
治具底面
ブロック固定当て面
底面ボルト(5本)
ピン穴(逆向き)
F4A78
(7) フィルタ一括交換冶具のプッシャー板金を押して、エアフィルタをノ
ズル内に挿入してください。
プッシャー板金
F4A77A
(8) エアフィルタが奥まで挿入されていることを確認してください。
193-4110
JUKYX
1-79
手順

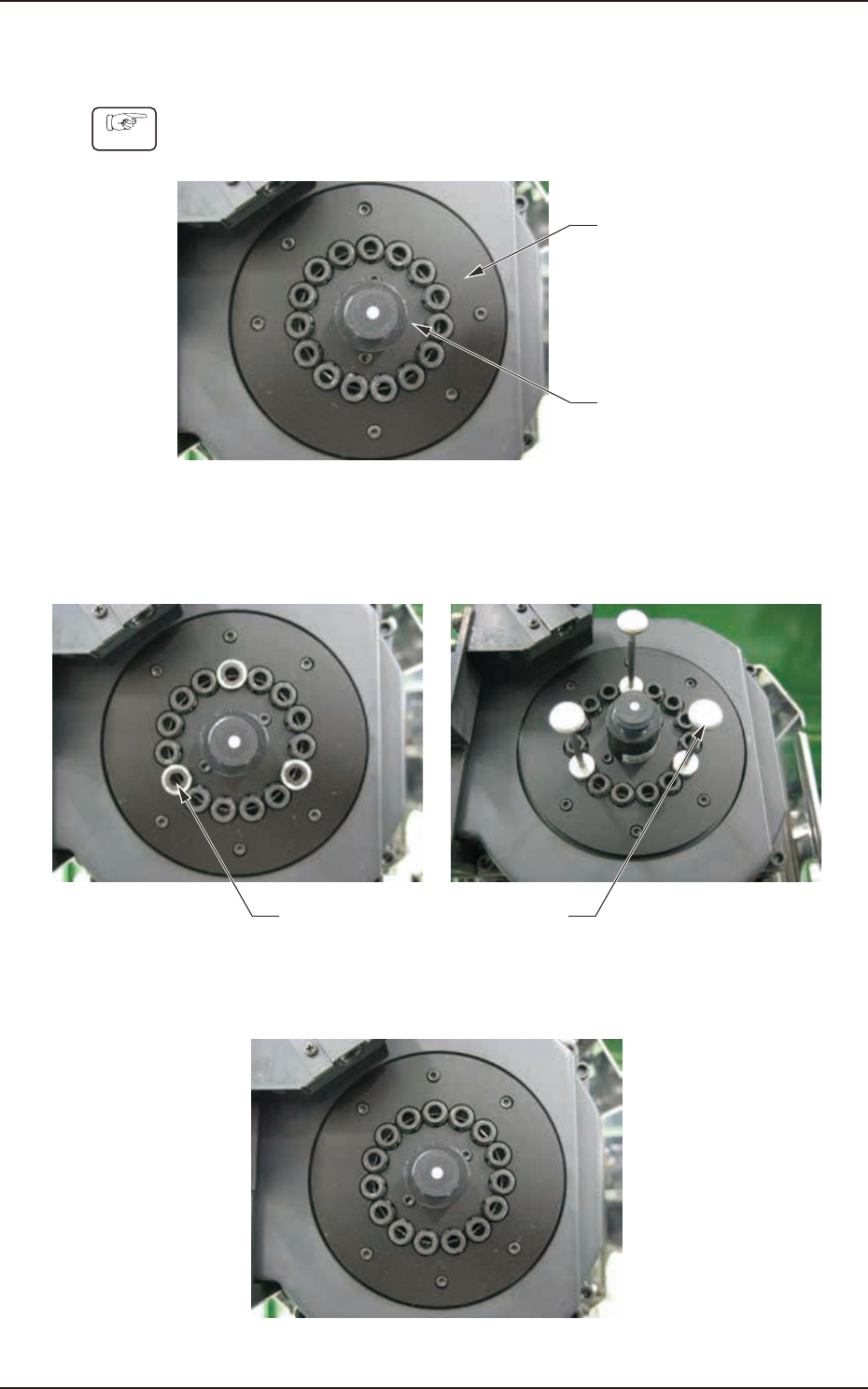

(1) 拡散板を内側・外側ともに仮止めする。
外側拡散板
内側拡散板
F4A68
(2) 治具 1、2 を図のように 3 か所に取付ける。
サイドビューカメラを傷つけないように注意する。
治具 1 治具 2
F4A69
(3) 拡散板をボルトで固定後、治具 1、2 を取外す。
F4A70
193-4110
JUKYX
1-80
1 年以内に消耗する可能性がある部品リストです。
購入される場合は、ヤマハ発動機株式会社営業部門または販売代理店に連
絡してください。
KYA-M7782-00
HV82C---
ASSY_NOZZLE(HV82C) 30 1年 30 ノート ( e )
KYA-M7713-00
HV13C---
ASSY_NOZZLE(HV13C) 30 1年 30 ノート ( e )
KYA-M7714-A0
HV14C---
ASSY_NOZZLE(HV14C) 30 1年 30 ノート ( e )
KYA-M7715-A0
HV15C---
ASSY_NOZZLE(HV15C) 30 1年 30 ノート ( e )
KYA-M7719-A0
HV19C---
ASSY_NOZZLE(HV19C) 30 1年 30 ノート ( e )
KYB-M7730-A0
PA05C---
ASSY_NOZZLE(PA5C) 30 1年 30 ノート ( e )
KYA-M7703-A0
HG33C---
ASSY_NOZZLE(HG33C) 30 1年 30 ノート ( e )
KYA-M7705-00
HG52C---
ASSY_NOZZLE(HG52C) 30 1年 30 ノート ( e )
KYA-M7702-A0
HG24C---
ASSY_NOZZLE(HG24C) 30 1年 30 ノート ( e )
KYA-M7708-00
HG82C---
ASSY_NOZZLE(HG82C) 30 1年 30 ノート ( e )
KYB-M704D-00 AIR_CLEAN_EQPT 60 1 週間 240 ノート ( h )
KYB-M3T15-00 GUIDE 2 1年 2
KYB-M3T17-00
KYB-M3T16-00
ASSY_CLAMPER_Y
ASSY_CLAMPER_K
2
2
1年
2
2
KYF-M865T-00
KYB-M3T1U-00
90990-01J118
ASSY_SEAL
SEAL
BOLT,HEX.SOCKET HEAD
2
2
12
1年
2
2
12
カッタ部
揺動側
ローラ用
KYF-M865U-00
KYB-M3T1A-00
90990-06J004
ASSY_DISK
DISK
BOLT,H EX-SCT
4
4
12
1年
4
4
12
ノート ( c )
KYA-M7702-10 AIR CLEAN EQPT
30
(15)
1 週間
1000
(500)
ノート
(d )( h )( i )
KYB-M3823-00 AIR_LINE_EQPT 2 2 か月 12 ノート ( d )
ノート
(a) 推奨数は、参考値です。
(b) 部品の交換方法については、本章“4. 点検、清掃、給油か所”を 参 照してください 。
(c) カッタ刃の交換については、危険をともないますので、当社サービス員にご相談ください。
また、カッタ刃交換時は、ボルトも交換をお願いします。
(d) ( )は、多機能ヘッド使用装置の場合です。
(e) ノズルは 1 年または 1500 万ショットでの交換を推奨します。
(f) 推奨交換サイクルは製品保証期間を示すものではありません。
推奨交換サイクルは、製品の使用条件、使用環境により異なります。
( g ) 消 耗 品 に つ き ま し て も 、製 造 工 程 上 の 不 備 に よ る 不 具 合 に つ い て は 、無 償 で の 新 品 と の 交 換 を さ せ て 頂 き ま す 。
( h ) ノズ ル フィル タの 推 奨 交 換 サイクル は 、ノズ ル の 種 類 、パ タ ーン プ ログ ラムデ ー タ、使 用 環 境 に より 変 化し ま す。
