193-41 10 JUKYX 5-6 フィーダのチェック 部品ライブラリ との照合 OK ノート(a) ノート(b) OK OK NG NG 調 整 修 正 特定のフィーダ番号で 吸着ミスが多発 運転確認 “フィーダオフセット (B)”の確認 F4E4 ノート (a) テープフィーダのチェックポイントは、次のページの “F4E5” 、 “F…
193-4110
JUKYX
5-5

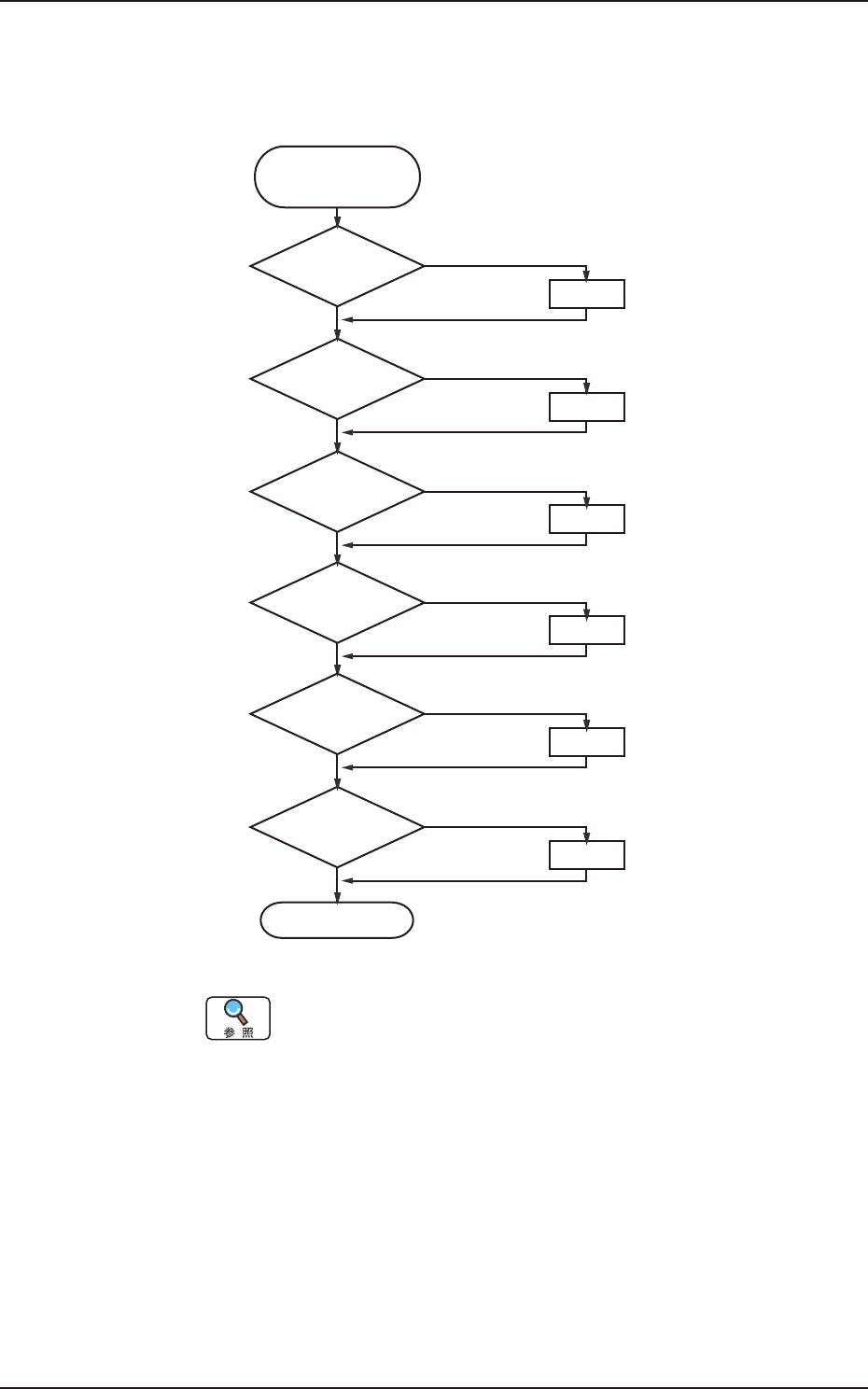

吸着ノズルの
汚れ
OK
NG
OK
OK
OK
OK
吸着ノズル
穴詰まり
真空フィルタ
汚れ、詰まり
真空切替えバルブの
動作
清掃
NG
清掃
NG
交換
NG
交換
NG
清掃
特定のノズルで
吸着ミスが多発
OK
NG
交換
ノート(b)
サイドビューカメラの
汚れ
運転確認
サイドビューカメラに
傷
F4E3
(a) 清掃、交換については、前述“1 章 メンテナンス”を参照して
ください。
(b) メンテナンスメニューの装置診断 → 入出力 → 出力チェック
で真空 ON/OFF 動作を確認してください。
193-4110
JUKYX
5-6

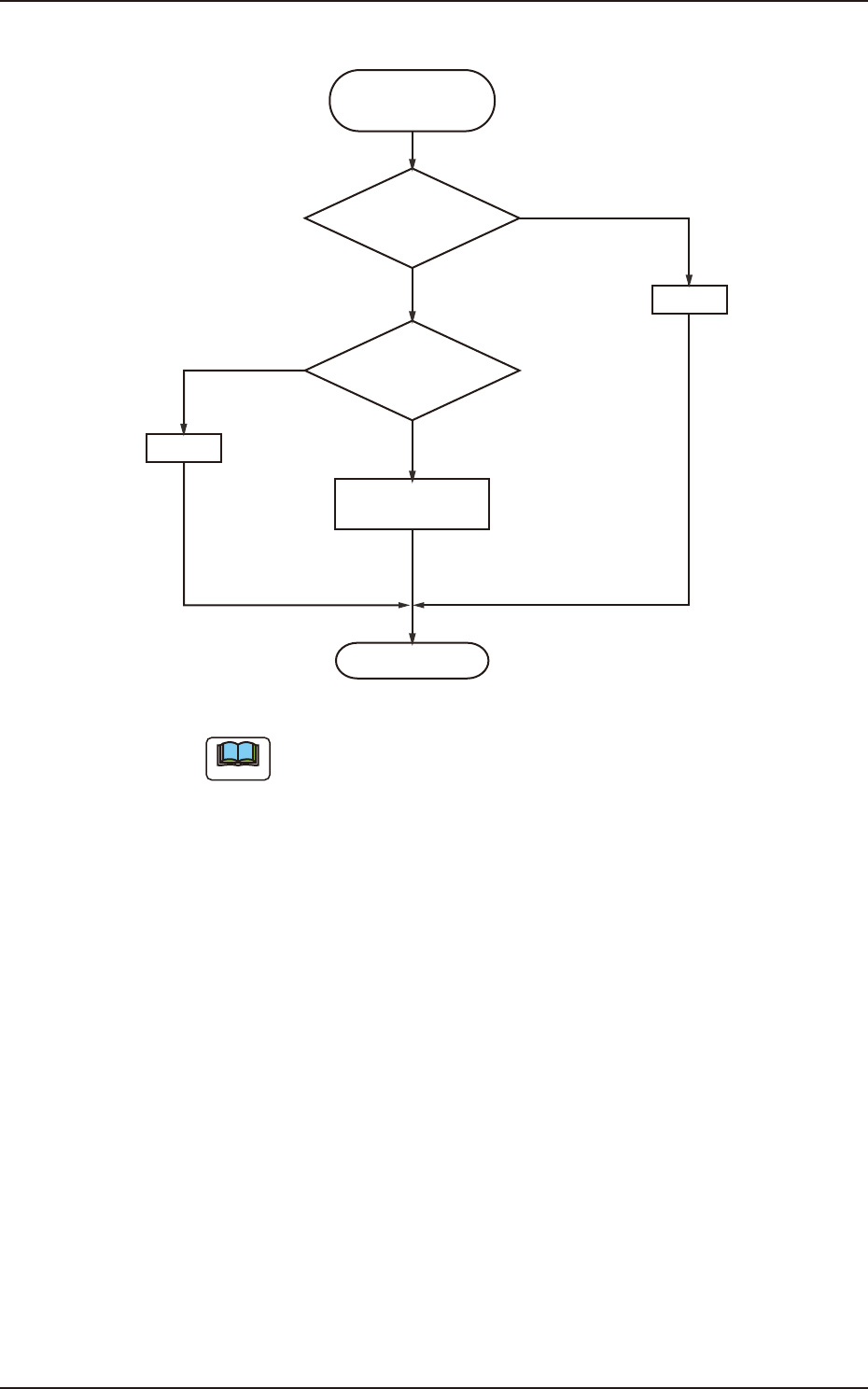

フィーダのチェック
部品ライブラリ
との照合
OK
ノート(a)
ノート(b)
OK
OK
NG
NG
調 整
修 正
特定のフィーダ番号で
吸着ミスが多発
運転確認
“フィーダオフセット
(B)”の確認
F4E4
ノート
(a) テープフィーダのチェックポイントは、次のページの“F4E5”、
“F4E6”を参照してください。
(b) テープフィーダと部品を交換するとき、“フィーダオフセット B”
には、前の部品のデータが入っています。
機種切替え後には吸着位置を確認して、“フィーダオフセット B”
の値をクリアしてください。
193-4110
JUKYX
5-7

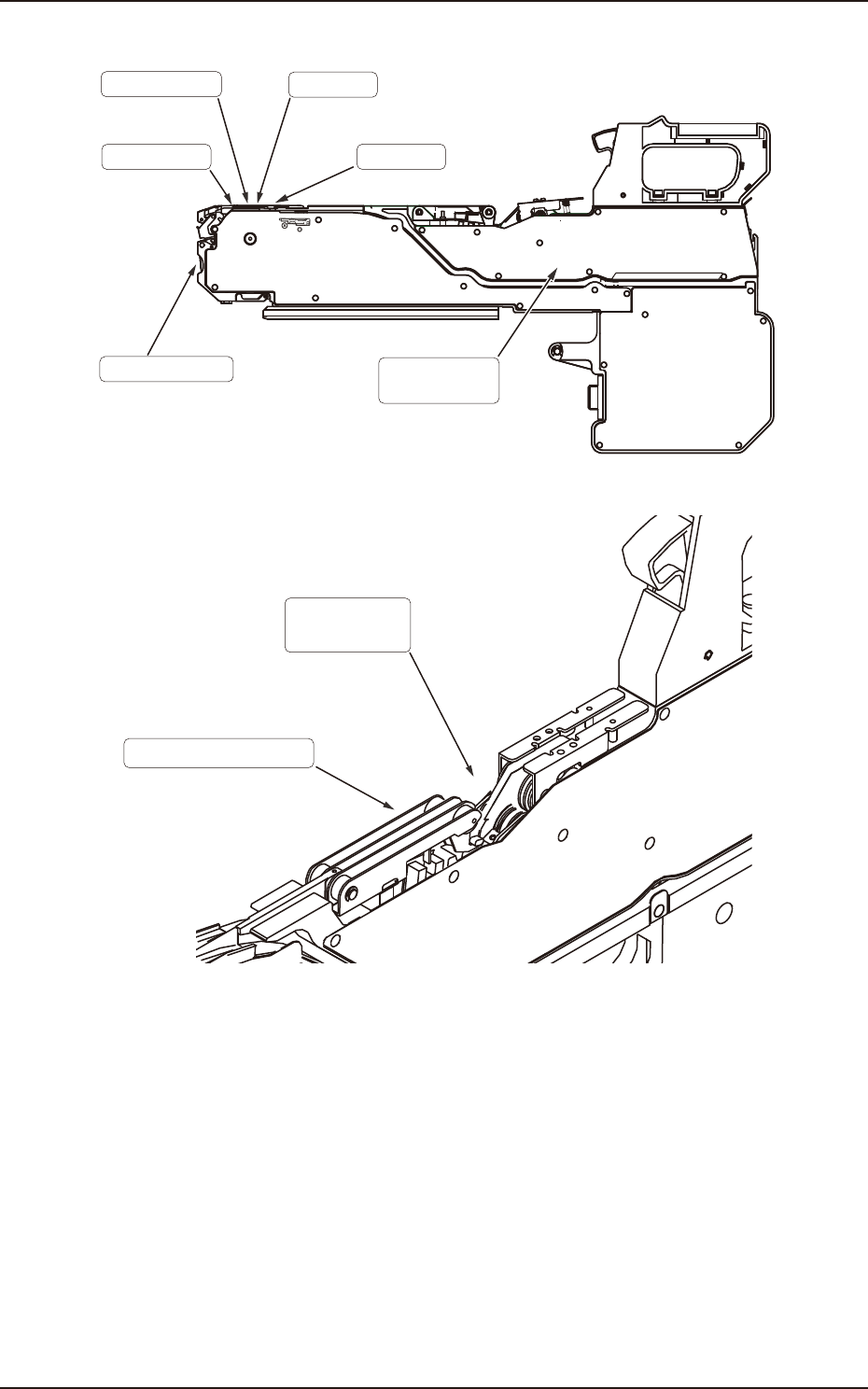

フロントフック
変形
サプレッサ
浮き、変形
内側への
部品付着
スプロケット
カバーテープ
巻取りギア
汚れ、部品付着
汚れ、部品付着
吸着位置
位置合わせ、位置ズレ
はく離部
スキマ、変形、汚れ
F4E5
カバーテープの引回し
正しくセットされていること
カバーテープ
巻取りギア
汚れ、部品付着
F4E6
