193-41 10 JUKYX 1-8 メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して 記載します。 周期別のメンテナンスについては、本章 “2. メンテナンスチェックリス ト” を参照してください。 注 意 …
193-4110
JUKYX
1-7

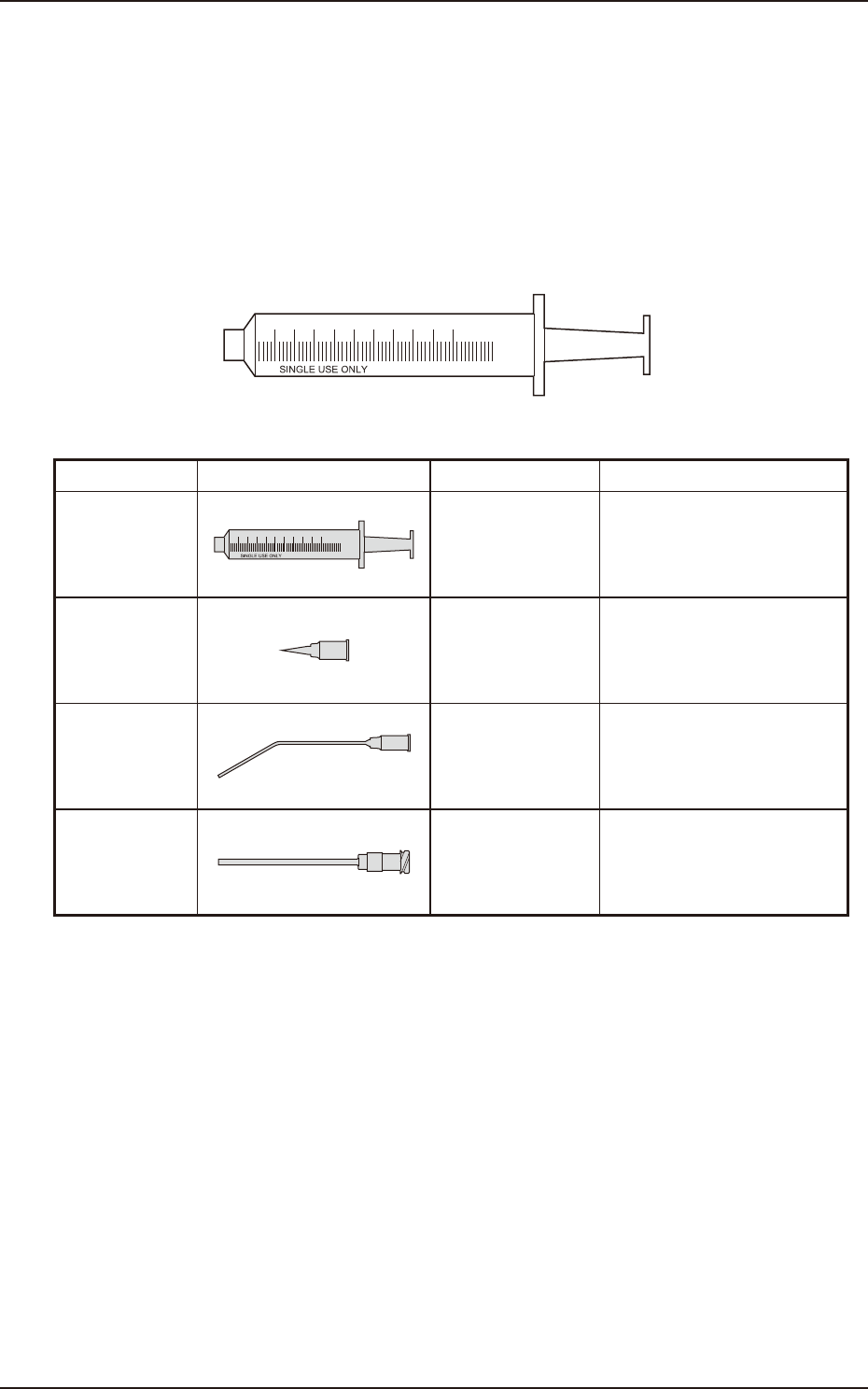

メーカ : テルモ株式会社
2 種類のグリースを給油するために使用します。
シリンジ、ノズルを使い分けします。
2 種類のグリース : ダフニーグリース MP No.1
モリノックグリース AP1
1
2
3
4
5
6
7
8
9
10
mL
12
F4A5
1
2
3
4
5
6
7
8
9
10
mL
12
KYB-M382K-00
メーカ：テル モ株 式 会 社
10ml SS-10-LZ
KYB-M382B-00
メーカ ：サンエイテック
内径：Φ 0.8 4
テ ー パ ーノズ ル # 5 1 1 8 T T - B
KYB-M380X-00
メーカ ：ニプロ
内径：Φ 0 .7 9
長さ： 7 0 m m 先 端 フ ラット
KYB-M380E-00 長さ：145m m
193-4110
JUKYX
1-8
メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して
記載します。
周期別のメンテナンスについては、本章“2. メンテナンスチェックリス
ト”を参照してください。
注
意
メインエア圧 点検 ○
エアブロー圧 点検 ○
Z クランプ圧 点検 ○
ドレーン 清掃 ○
フィル タ 清掃 ○
真空圧 点検 ○
フィル タ 清掃 ○
部品認識カメラ 清掃 ○
部品排出箱 清掃 ○
ハ ネ ナイト 清掃 ○
認識マーク 清掃 ○
Q F P ガラス治 具 清掃 ○
教 示プ レ ート 清掃 ○
ウォームギヤ 給油 ○
フィーダベース上面溝 清掃 ○
フィーダベース上面 清掃 ○
リールボックス 清掃 ○
スクラップボックス 清掃 ○
サ プ レッサ上 面 清掃 ○
193-4110
JUKYX
1-9
カッタボックス 清掃 ○
リニアガイド 給油 ○
フ ラットリング 交換 ○
フッ 素 シ ート 交換 ○
ウレタンクラン プ 交換 ○
ニードル ベ アリング 給油 ○
ノズル上下 ボ ールネジ
(NL 軸 )
清掃、
給油
○
ヘッド上下 ボ ー ル ネ ジ
(HL 軸 )
清掃、
給油
○
ヘッド上下リニアガイド
(HL 軸 )
清掃、
給油
○
拡散板 清掃 ○
サイドビューカメラ
( 投光器、受光器 )
清掃 ○
ノズル 切 替え カム面
( 下面 )
清掃、
給油
○
センタスプライン 給油 ○
カムフォロア
清掃、
給油
○
真 空 フィル タ 交換 ○
吸 着ノズル 清掃 ○
吸 着ノズル 点検 ○
ノズ ル フィル タ 交換 ○
ボールネジ (3 か所 ) 給油 ○
リニアガイド ( 3 か 所 ) 給油 ○
真 空 フィル タ 交換 ○
受け皿 (3 か所 ) 清掃 ○
吸 着ノズル 清掃 ○
吸 着ノズル 点検 ○
