193-41 10 JUKYX 1-35 （5） 上側スロープを固定している上面側の六角穴付きボルト ( 左右各 2 箇 所 ) を外す。上側スロープを取り外す。 上側スロープ 六角穴付きボルト F4A27D （6） 背面部のカバーを固定している背面側のトラスネジ （全 6 箇所） を外す。 背面部のカバーを取り外す。 トラスネジ トラスネジ 背面部カバー F4A27G
193-4110
JUKYX
1-34

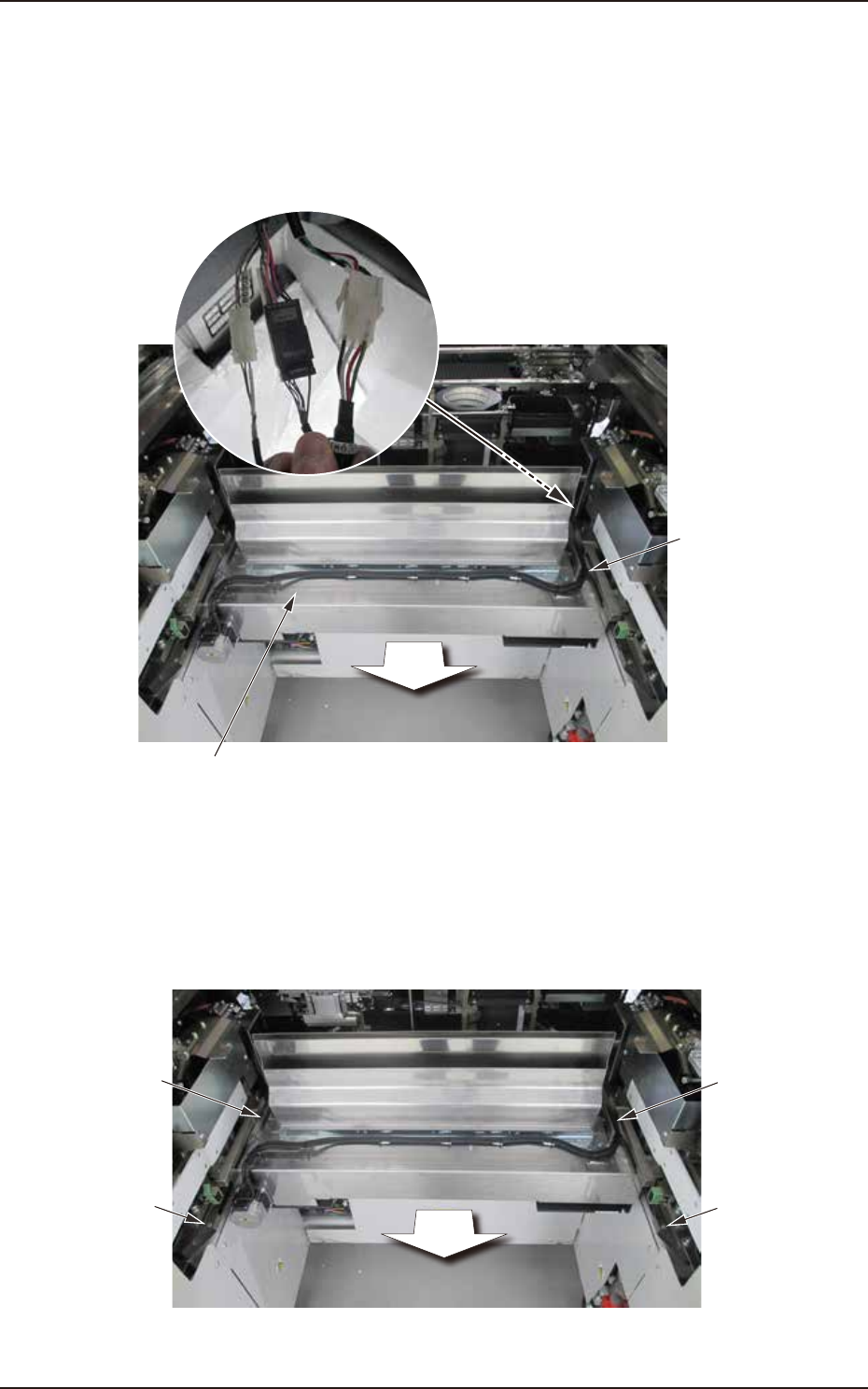

（3） カッターユニット本体を手前方向に引き出し、ユニット接続コネクタ
（３本）を外す。
このとき、ユニットを引き出しすぎてコネクタケーブルを引きちぎら
ないように注意する。また、ユニットを元に戻すときはコネクタケー
ブルの挟み込みに注意する。
接続コネクタ（3本）
カッターユニット本体
コネクタ
ケーブル
手前
F4A27C
（4） カッターユニット本体を更に手前方向に引き出し、ユニットの抜け止
めボルトを乗り越えて、装置から降ろす。
カッターユニットは重量物のため、ハンドル部をしっかり持って、落
とさないように注意すること。
ユニット
抜け止め
ボルト
ユニット
抜け止め
ボルト
ハンドル
ハンドル
手前
F4A27F
193-4110
JUKYX
1-35

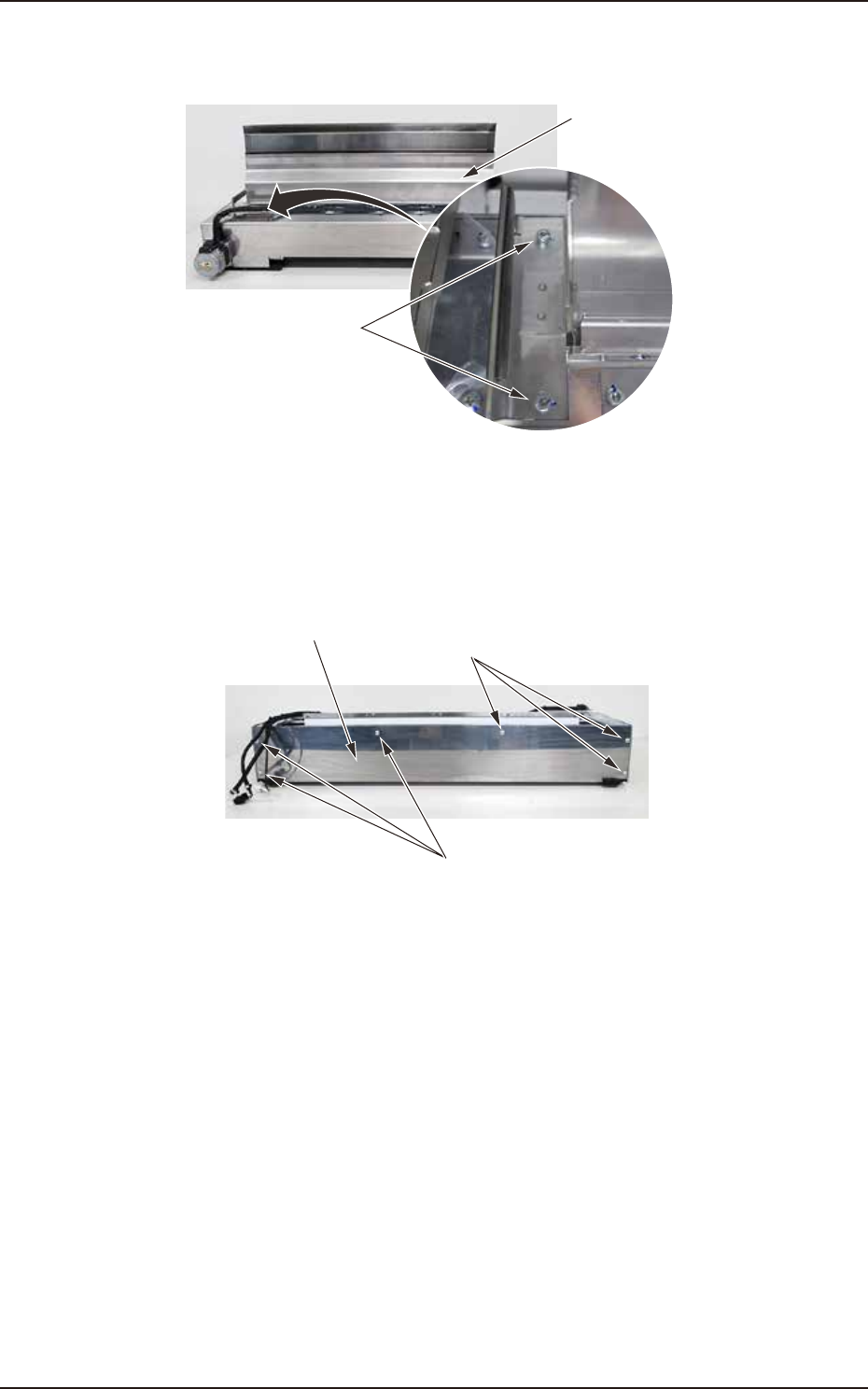

（5） 上側スロープを固定している上面側の六角穴付きボルト ( 左右各 2 箇
所 ) を外す。上側スロープを取り外す。
上側スロープ
六角穴付きボルト
F4A27D
（6） 背面部のカバーを固定している背面側のトラスネジ（全 6 箇所）を外す。
背面部のカバーを取り外す。
トラスネジ
トラスネジ
背面部カバー
F4A27G
193-4110
JUKYX
1-36

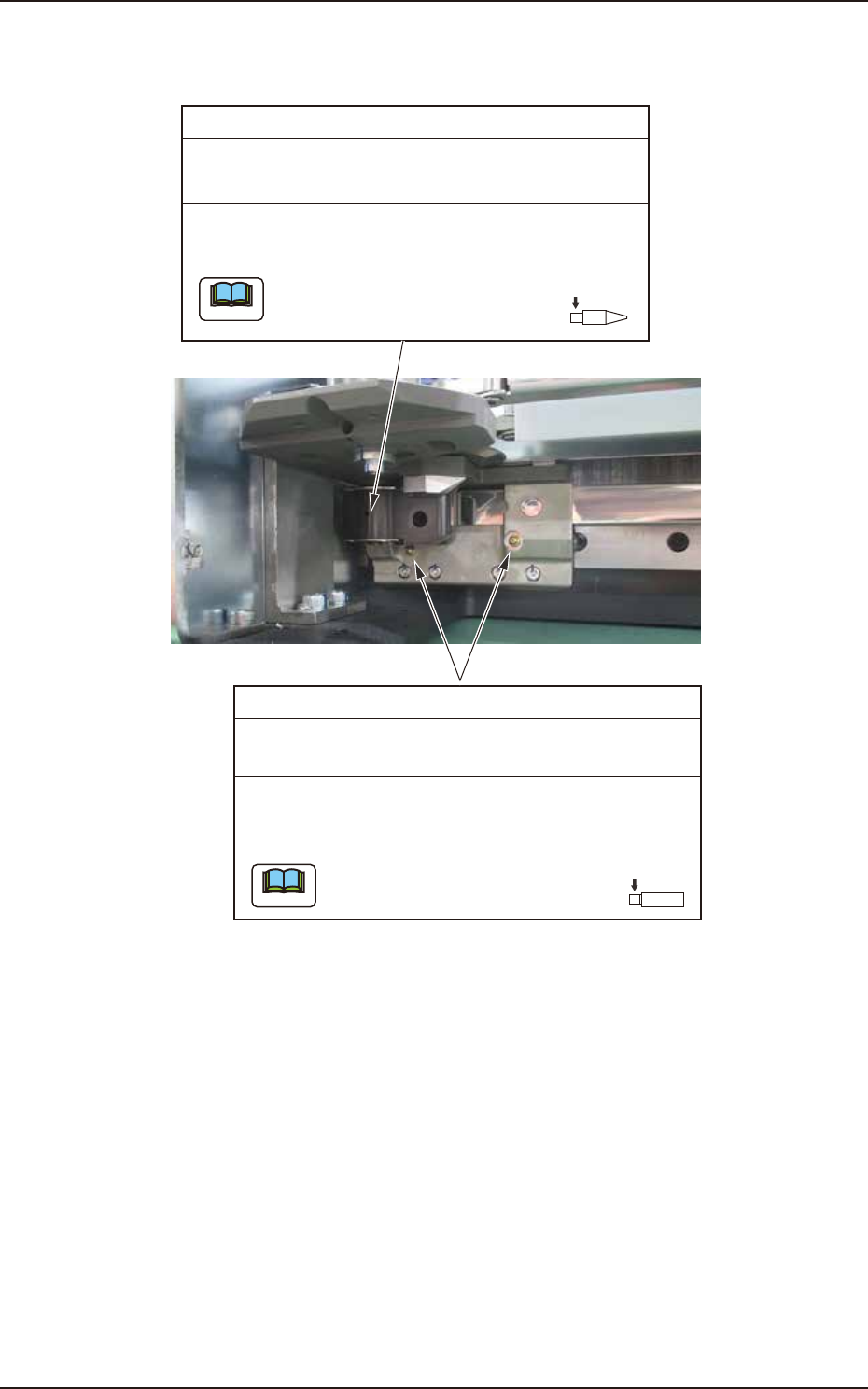

（7） 新しいグリースをグリースガンを使用して、グリースニップル（3 箇所）
から約 5cc 給油する。
グリスニップル
ウエスで古いグリースを拭取って、リニアガイドの
グリスニップル(上記2か所)に新しいグリースを
給油します。
リニアガイド
使用するノズルはN形です。
ノート
(1)側面穴にノズルを入れ、給油します。
(2)はみ出てきたグリースを拭取ります。
(ダフニーグリースMP No.1)
3か月ごと 給油
(ダフニーグリースMP No.1)
3か月ごと 給油
ニードルベアリング
使用するノズルはP形です。
ノート
P形
M5×0.5
N形
M5×0.5
F4A27H
