193-4110
JUKYX
1-38

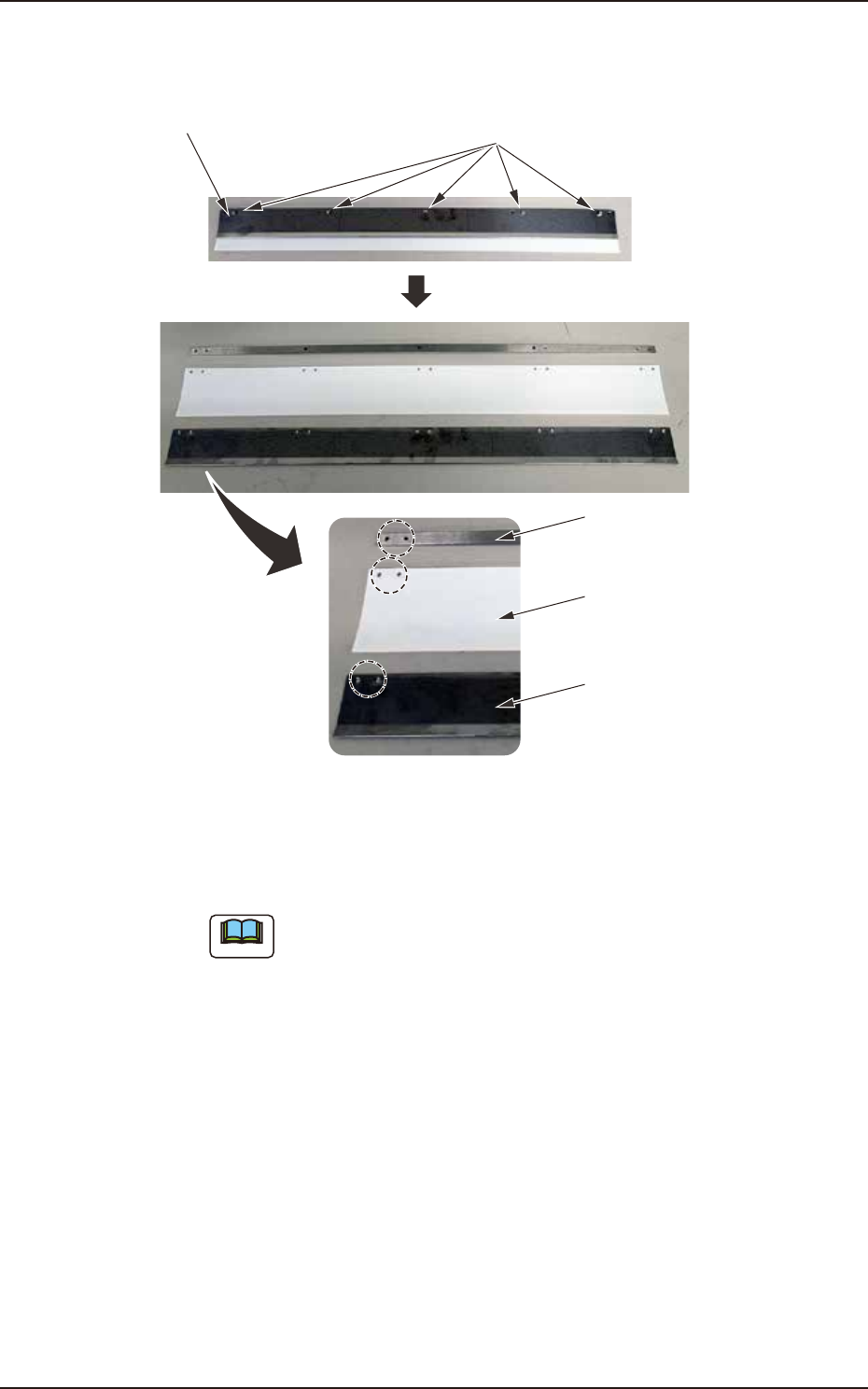

（4） フッ素シート ASSY．から、フッ素シートを固定している六角穴付きボ
ルト (5 箇所 ) を外します。
ASSY.各部品の
穴位置に注意
フッ素シート
取り外したフッ素シートASSY.
固定プレート
固定ブラケット
六角穴付きボルト
F4B23B
（5） フッ素シートを交換します。
フッ素シート ASSY．を組み立てて、カッターユニット本体に戻します。
ノート
このとき、ASSY．各部品のタップおよび穴位置を合わせて組付ける
こと。
193-4110
JUKYX
1-39
周期：1 年ごと（所要時間：50 分）
手順
（1） カッターユニットを装置本体から取外します。
取り外し方法は前述の“4.6.2 カッターユニット内の給油”を参照し
てください。
(2) 上スロープをカッターユニットから取外します。
取り外し方法は前述の“4.6.2 カッターユニット内の給油”を参照し
てください。

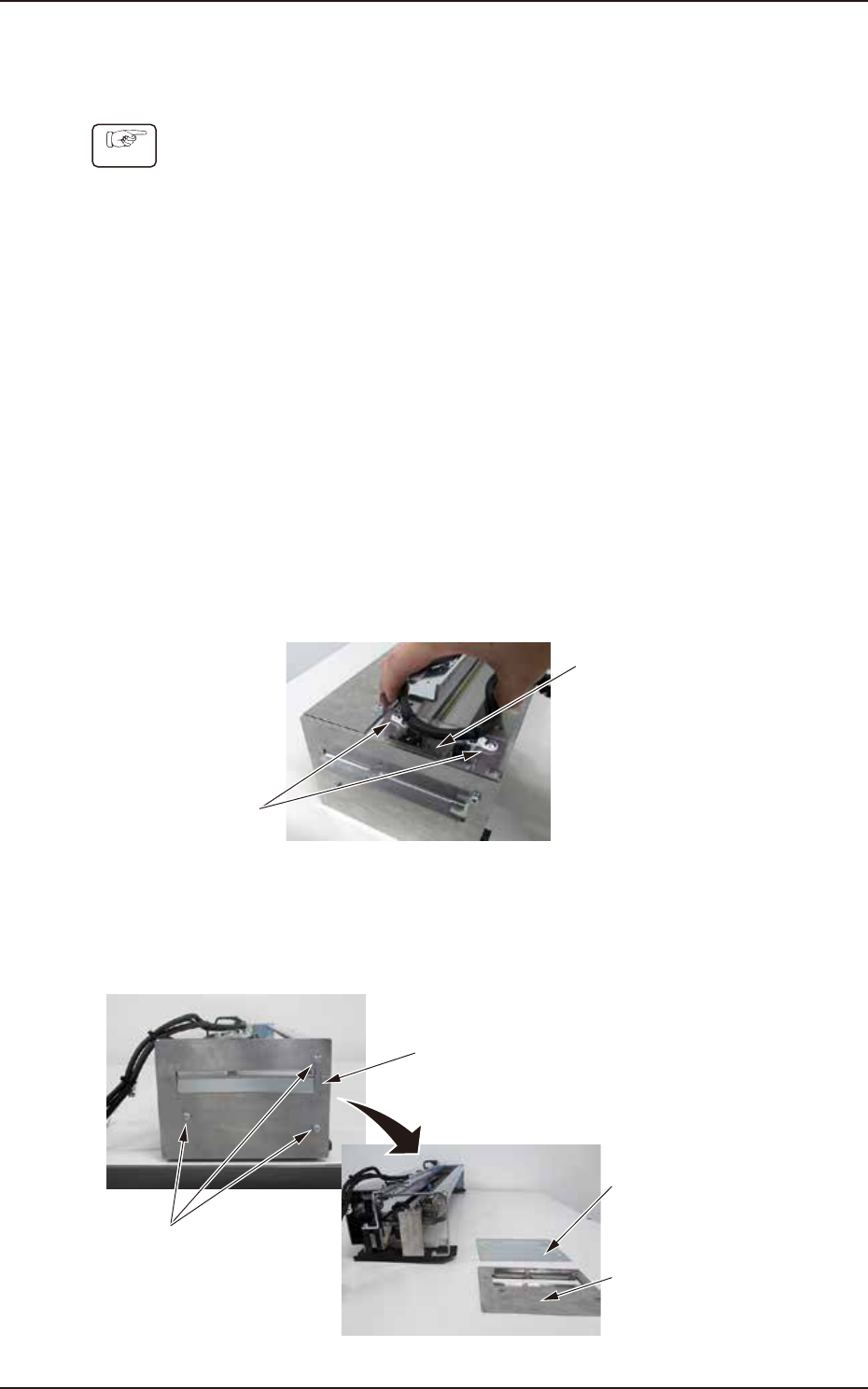

(3) 背面部カバーを取り外します。
取り外し方法は前述の“4.6.2 カッターユニット内の給油”を参照し
てください。
(4) カッターユニット本体から、フッ素シート ASSY．を固定している六角
穴付きボルト (5 箇所 ) を外し、フッ素シート ASSY．を取り外します。
(“4.6.3 カッターユニット部の部品交換”の“フッ素シート”を参照 )
(5) ポリカプレートおよびケーブルを固定している上面側のトラスネジ (2
箇所 ) を外し、ポリカプレートを取り外します。
ポリカプレート
トラスネジ
F4A81A
(6) 側面部ブラケットおよびプレートを固定している六角穴付きボルト
（左右各 3 箇所）を外し、側面部ブラケットおよびプレートを取り外
します。
側面部ブラケット
側面部ブラケットおよびプレート
六角穴付きボルト
側面部プレート
F4A81B
193-4110
JUKYX
1-40
(7) フレームブラケットを固定している六角穴付きボルト ( 左右各 2 箇所 )
を外し、フレームブラケットおよびプレートを取り外します。
フレームブラケット
六角穴付きボルト
F4A81C

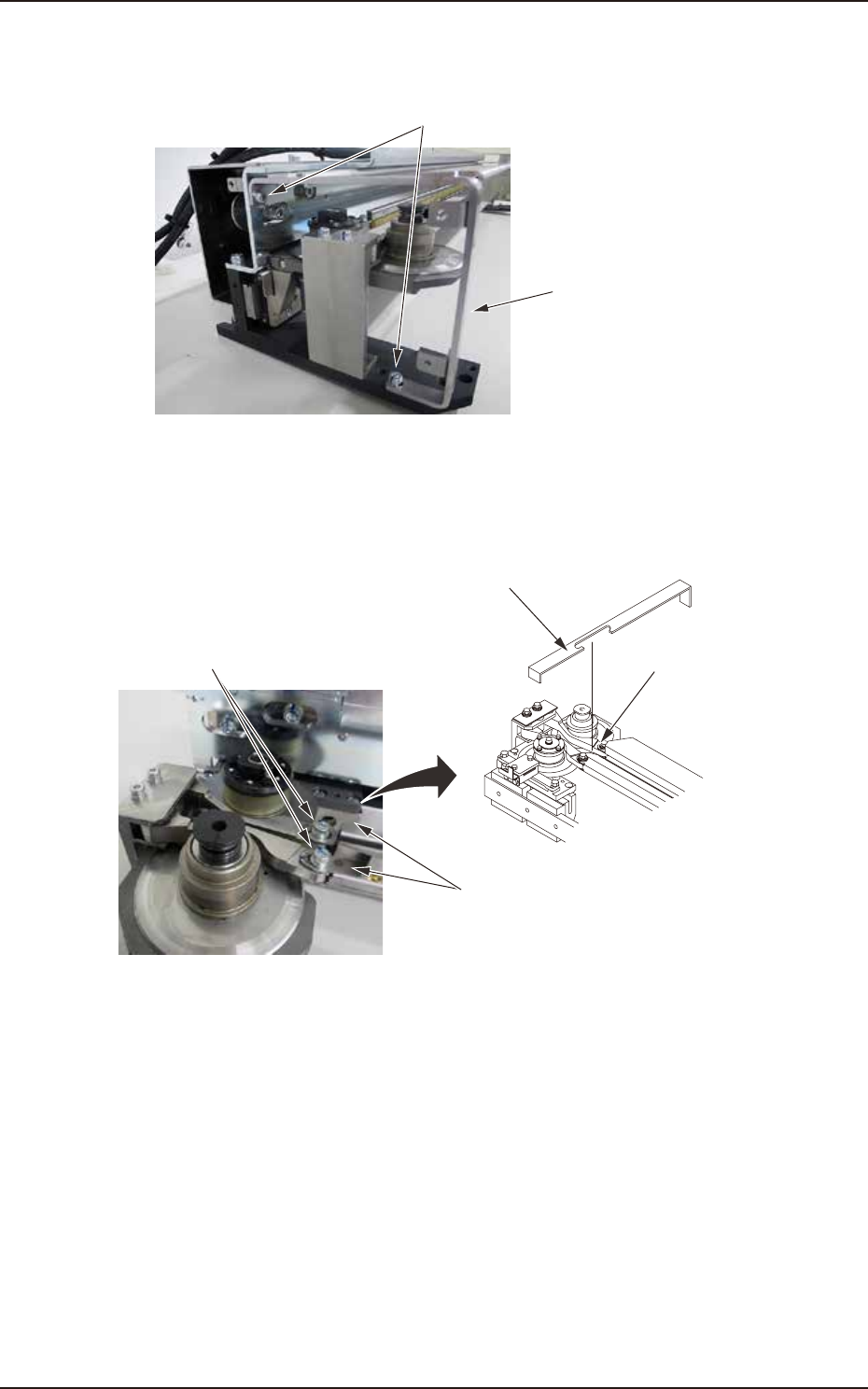

(8) クランプレバーを閉じた状態で、クランプレバー固定冶具をクランプ
レバー固定ボルト (2 か所 ) に引っ掛けて固定します。
クランプレバー固定治具
取り付け位置
クランプレバー
クランプレバー固定ボルト
F4A81D
