193-41 10 JUKYX 1-45 センサにグリースがつかないよう 注意しながらグリースを塗って ください。 注 意 ヘッド上下ボールネジ(HL軸) 3か月ごと 清掃、給油 所要時間:5分 (ダフニーグリースMP No.1) (1)ウエスで古いグリースを拭取って、 ボールネジの溝に新しいグリースを シリンジで少量塗ります。 使用するノズルはNo.19(茶)です。 No.19 ノート (2)給油後、HL軸を手動操…
193-4110
JUKYX
1-44

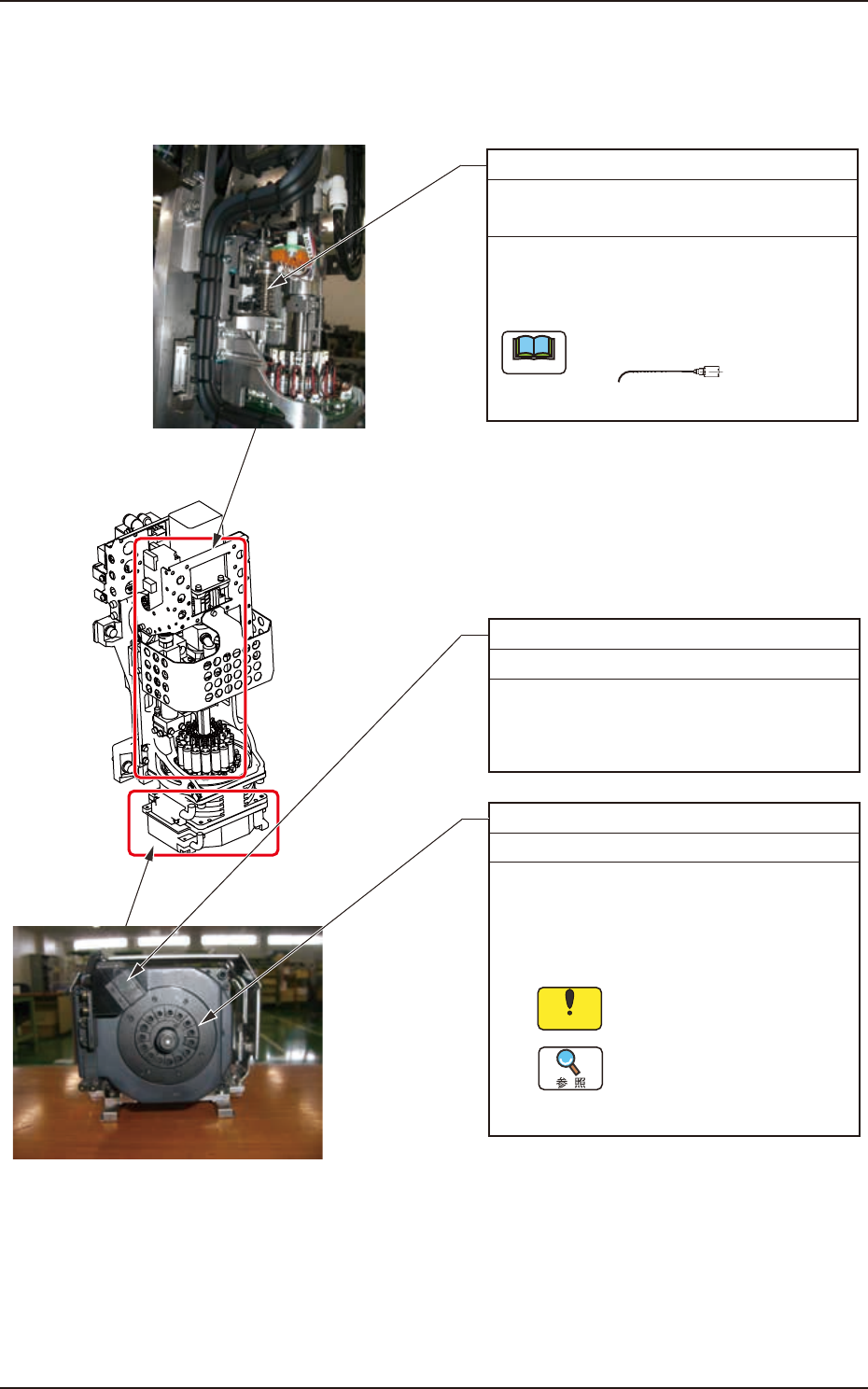

拡散板
毎月 清掃 所要時間:2分
(1)すべてのノズルを画面操作にて
ノズルストッカに収納します。
(2)レンズクリーナクロスで乾拭きしてく
ださい。
拡散板の表面に皮脂や油など
を付着させないでください。
ノズル収納の手順について
は、“第2巻 6章 5.ノズル
交換”を参照してください。
注 意
サイドビューカメラ(投光器、受光器)
毎日 清掃 所要時間:5分
サイドビューカメラの表面に皮脂や油など
が付着している場合は、綿棒に無水エタ
ノールをつけて汚れを拭取ってください
ノズル上下ボールネジ(NL軸)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
ウエスで古いグリースを拭取って、
ボールネジの溝に新しいグリースをシリ
ンジで少量塗ります。
使用するノズルはNo.19(茶)です。
No.19
ノート
F4A29A
193-4110
JUKYX
1-45
センサにグリースがつかないよう
注意しながらグリースを塗って
ください。
注 意

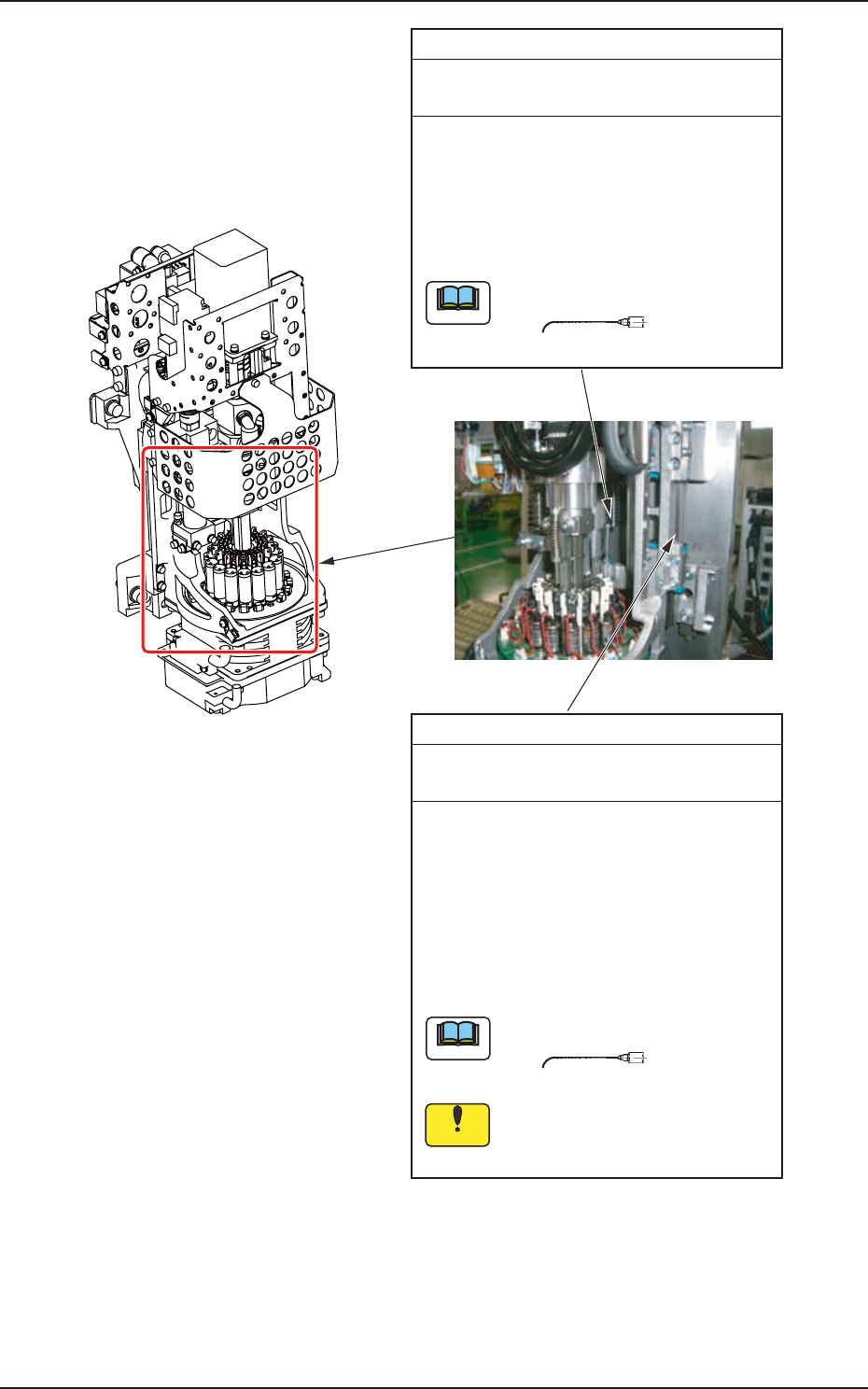

ヘッド上下ボールネジ(HL軸)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
(1)ウエスで古いグリースを拭取って、
ボールネジの溝に新しいグリースを
シリンジで少量塗ります。
使用するノズルはNo.19(茶)です。
No.19
ノート
(2)給油後、HL軸を手動操作(インチング)
で25mm上下動作を5回繰り返し、
グリースを馴染ませてください。
ヘッド上下リニアガイド(HL軸)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
(1)ウエスで古いグリースを拭取って、
リニアガイドの溝に新しいグリースを
シリンジで少量塗ります。
使用するノズルはNo.19(茶)です。
No.19
ノート
(2)給油後、HL軸を手動操作(インチング)
で25mm上下動作を5回繰り返し、
グリースを馴染ませてください。
(3)給油は、初回１か月後、以降３か月
ごとに行ってください。
F4A30A
193-4110
JUKYX
1-46
真空フィルタ(15か所)
3か月ごと 交換 所要時間:30分
フィルタ着脱治具を使用して、
真空フィルタホルダを上に引き抜き、
下図のフィルタを2個交換してください。
ノート
フィルタ交換には、市販の
ピンセットを使用してください。
ノート
ノズル切替えカム面(上面)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
カム面に異物がついている場合は、ピン
セットで取除きます。
シリンジでカム部の上側に0.01ccグリスを
塗布します。
(a)0.01ccの目安は、1005チップ
くらいの大きさです。
(b)使用するノズルはNo.19(茶)
です。
No.19
ノート
センタスプライン
3か月ごと 給油 所要時間:4分
(ダフニーグリースMP No.1)
シリンジでセンタスプラインの溝に
グリスを塗布します。
使用するノズルはNo.19(茶)です。
No.19
フィルタホルダ Oリング (15か所×2個)
フィルタ交換時 給油 所要時間:30分/1ヘッド
(ダフニーグリースMP No.1)
フィルタホルダのOリング(上記の2か所)に
グリスを塗布します。
ノート
カムフォロア
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
カムフォロアに異物がついている場合は、
ピンセットで取除きます。
シリンジでカムフォロアの上側に
0.01ccグリスを塗布します。
(a)0.01ccの目安は、1005チップ
くらいの大きさです。
(b)使用するノズルはNo.19(茶)
です。
No.19
フィルタ
Oリング
F4A31A
