193-41 10 JUKYX 1-48 リニアガイド(3か所) 3か月ごと 給油 所要時間:15分 (ダフニーグリースMP No.1) 新しいグリースをシリンジで塗布して ください。 給油は、初回1か月後、以降3か月ごと に行ってください。 使用するノズルはNo.49です。 センサにグリスがつかない よう注意しながらグリスを 塗ってください。 ノート No.49 ボールネジ(3か所) 3か月ごと 給油…
193-4110
JUKYX
1-47

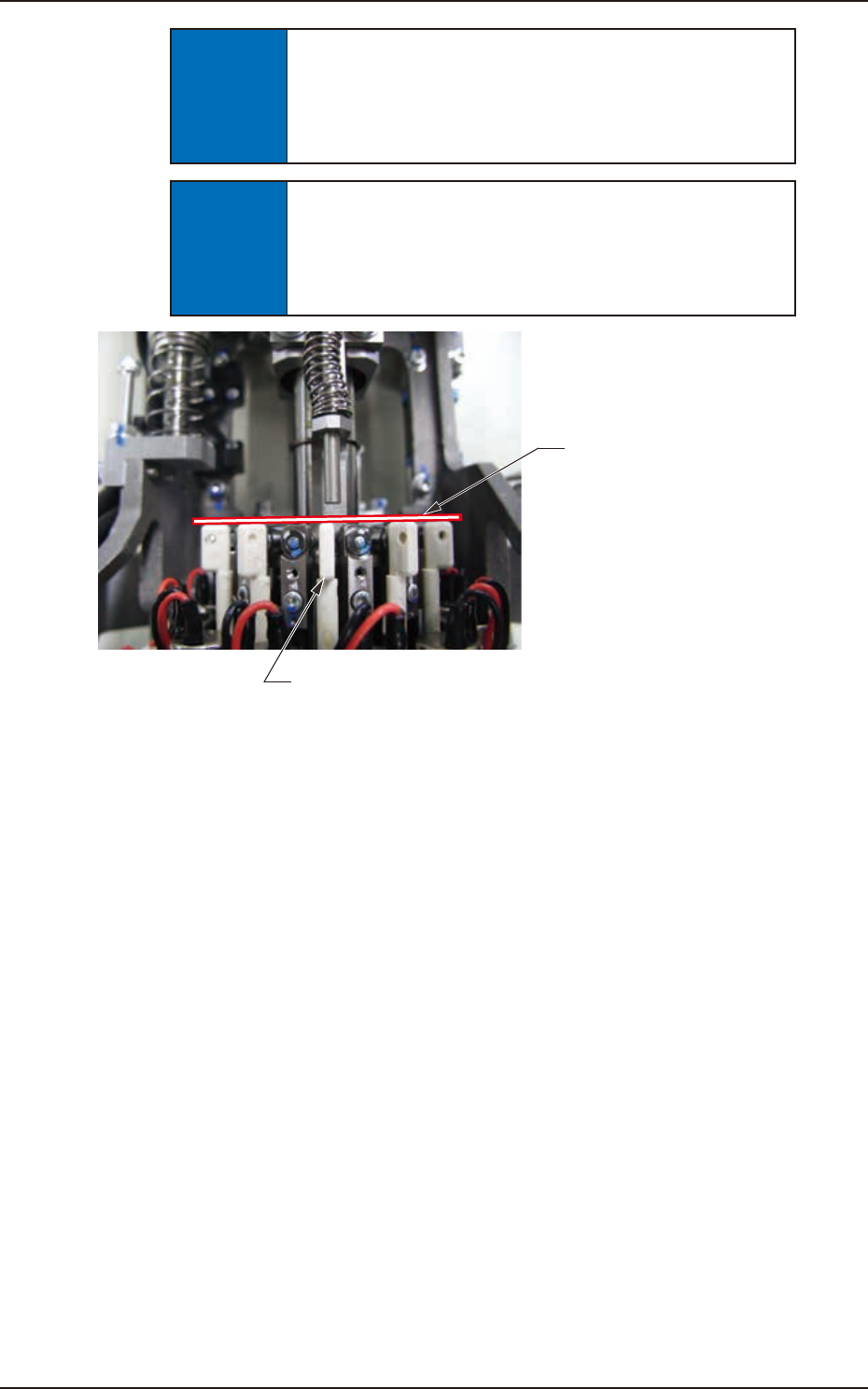

フィルタフォルダ
高さが揃っていることを
確認する。
F4A32
193-4110
JUKYX
1-48

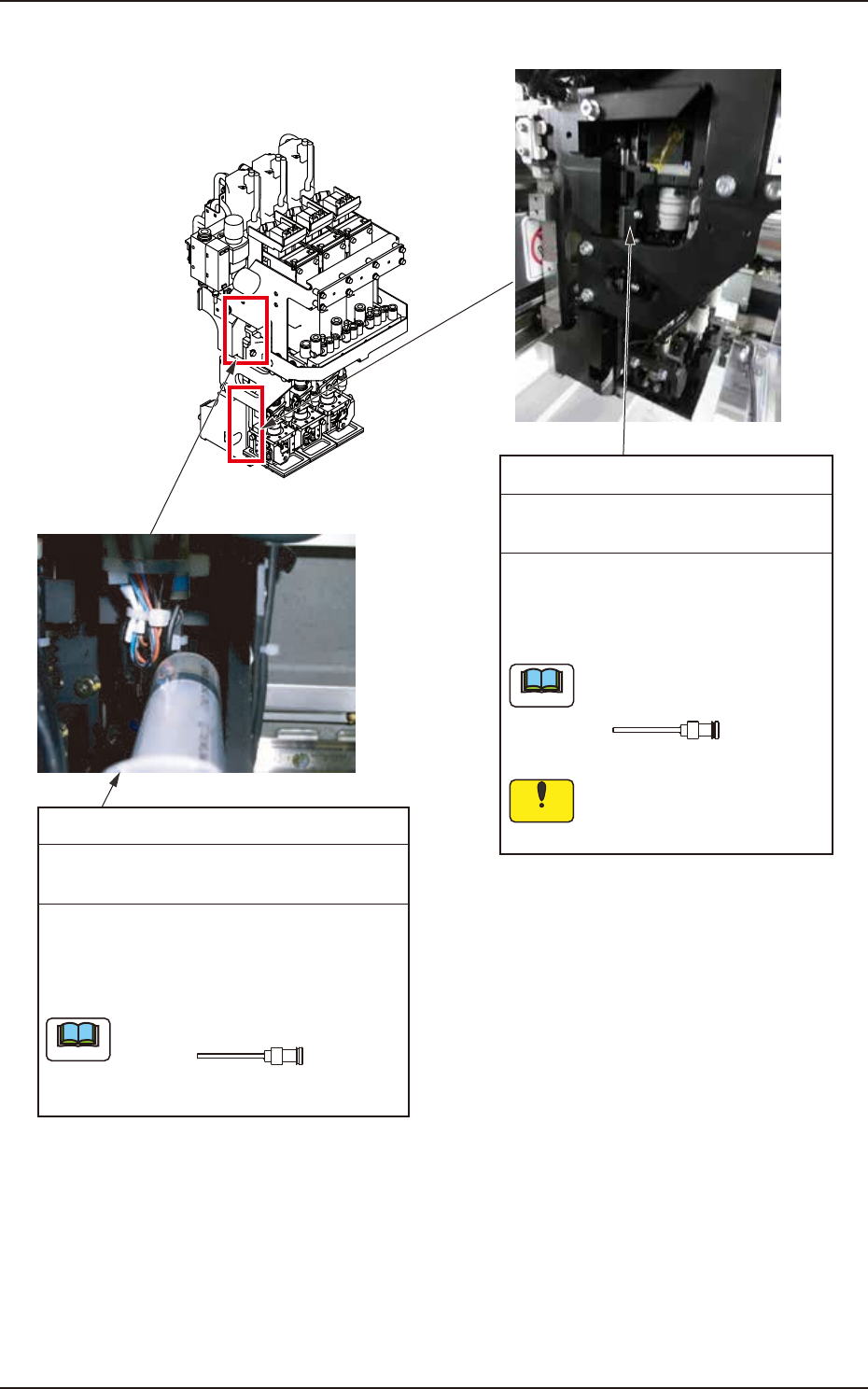

リニアガイド(3か所)
3か月ごと 給油 所要時間:15分
(ダフニーグリースMP No.1)
新しいグリースをシリンジで塗布して
ください。
給油は、初回1か月後、以降3か月ごと
に行ってください。
使用するノズルはNo.49です。
センサにグリスがつかない
よう注意しながらグリスを
塗ってください。
ノート
No.49
ボールネジ(3か所)
3か月ごと 給油 所要時間:15分
(ダフニーグリースMP No.1)
新しいグリースをシリンジで塗布してくだ
さい。
給油は、初回1か月後、以降3か月ごとに行
ってください。
使用するノズルはNo.49です。
ノート
No.49
注 意
F4A33A
193-4110
JUKYX
1-49

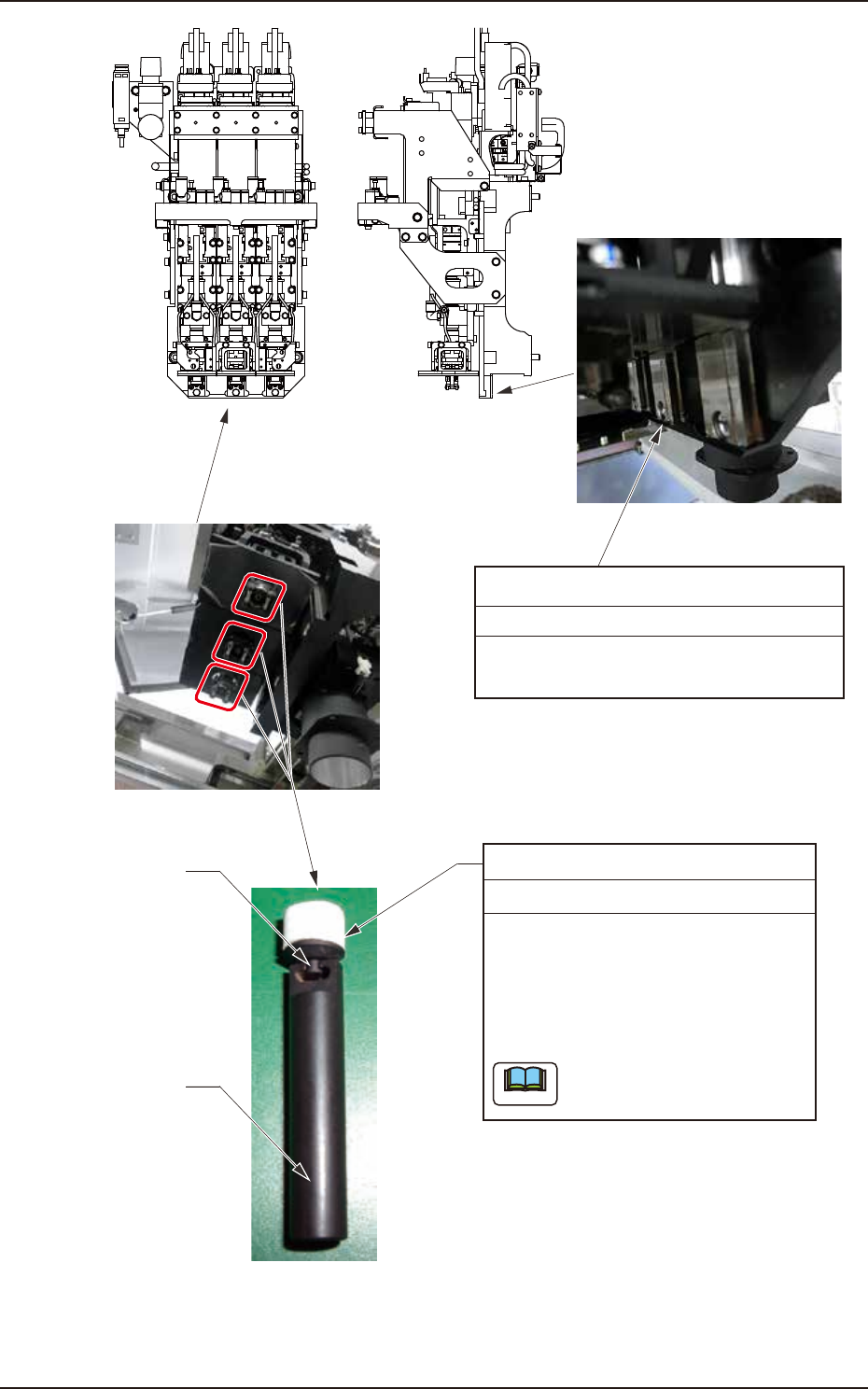

真空フィルタ
3か月ごと 交換
フィルタホルダ
フィルタ着脱治具
受け皿(3か所)
3か月ごと 清掃
油ウエスで受け皿にたまった古いグリース
を拭取ってください。
フィルタ交換時は、治具を垂
直に着脱させてください。
ノート
所要時間:3分
フィルタ装着治具を使用してフィルタ
ホルダを下に引抜き、真空フィルタを
交換してください。
交換後は、フィルタホルダをノズルホ
ルダ中央のシャフトに押入してくださ
い。
