MSR
服务手册
5.2 识别、照明
D14SCC-W0-400-A0 5.2-8

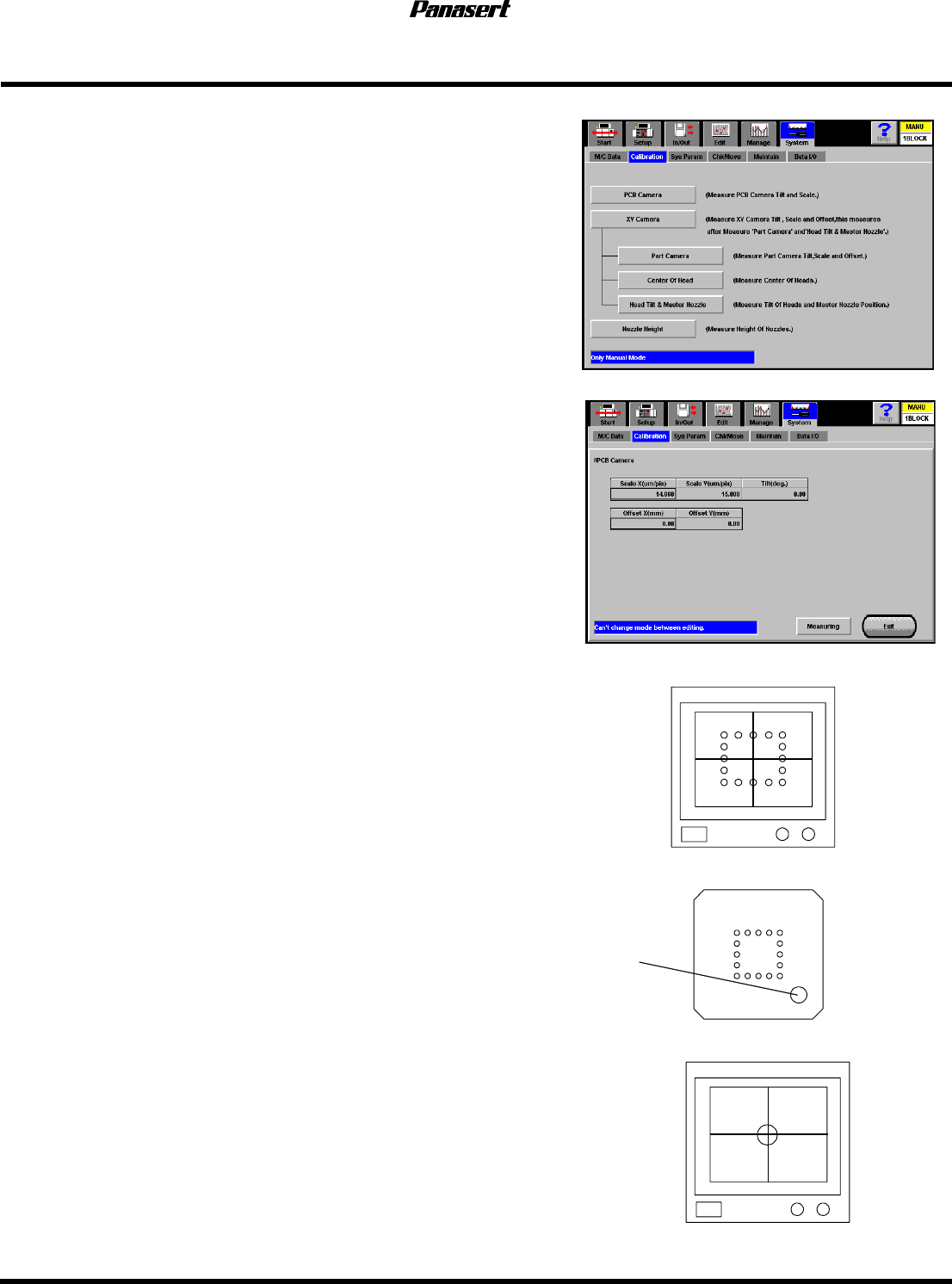

7. 进行基板照相机的校准测定。
（1）将主操作备用的“OPERATION READY”
（操作准备）置于ON。
（2）选择操作画面的[System](系统管理)→
[Calibration] (校准)→＜PCB Camera＞
(基板照相机)。
（3）按照画面的指示在识别监控器上显示XY
照相机治具的基板照相机校准治具图像。
=确认
确认确认
确认=
在此过程中必须按下主操作盘的[RESET]
（复位） 键才能在识别监控器上显示。
=提示
提示提示
提示=
无显示时，以NC轴JOG检查移动XY工作台。
（4）在NC轴JOG检查中，移动XY工作台使基板
照相机校准治具右下方的圆孔的中心移动至
识别监控器的十字中心。
（5）按照画面的指示进行自动计测。
校准画面
使识别监视
器的十
字对准该处
识别监视
器
基板照相机校准治具
基板照相机画面
识别监视
器
MSR
服务手册
5.2 识别、照明
5.2-9 D14SCC-W0-400-A0
校准画面
识别监视器：
图像错位
螺栓（
B
）
识别监视器：
基板照相机校准治具的中心到
达
识别监视器的十字中心。
XY
照相机画面
基板照相机校准治具

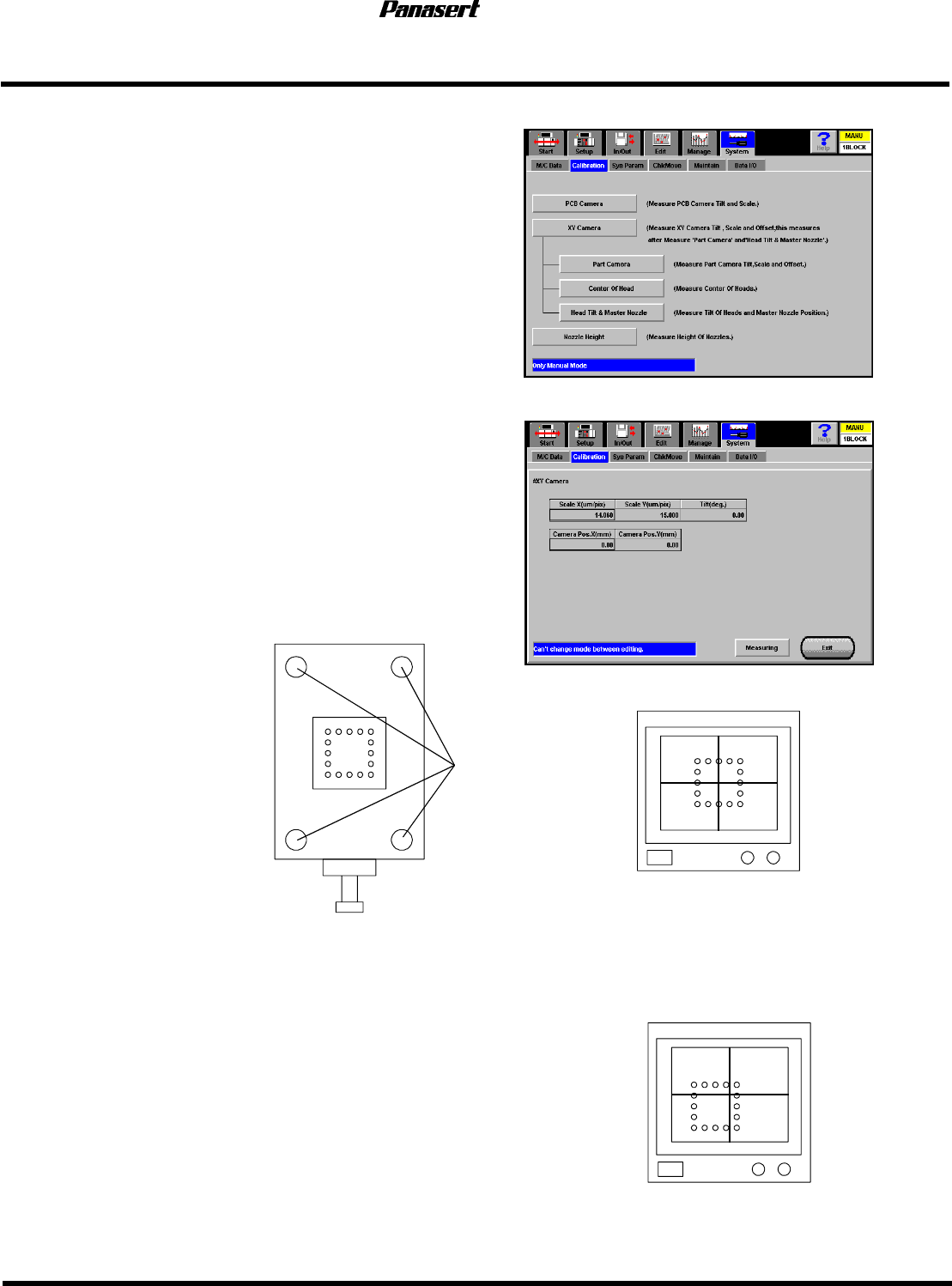

8. 进行XY照相机的校准测定。
（1）选择操作画面的[System](系统管理)→
[Calibration] (校准) → ＜XY Camera＞
(XY照相机)。
（2）用基板照相机拍摄的XY照相机治具的图像将显示在识
别监视器上。
（3）在NC轴JOG检查中，移动XY工作台使基板照相机
校准治具的中心到达识别监视器的十字中心。
=确认
确认确认
确认=
在此过程中必须按下主操作盘的[复位]（RESET）
键才能在识别监控器上显示。
（4）按照画面的指示进行自动计测。
（5）若计测后图像在识别监视器上错位，旋松螺栓（B）
调整基板照相机校准治具的位置。
（6）再次进行自动计测。
（7）计测结束后，卸下基板照相机校准治具。
MSR
服务手册
5.2 识别、照明
D14SCC-W0-400-A0 5.2-10

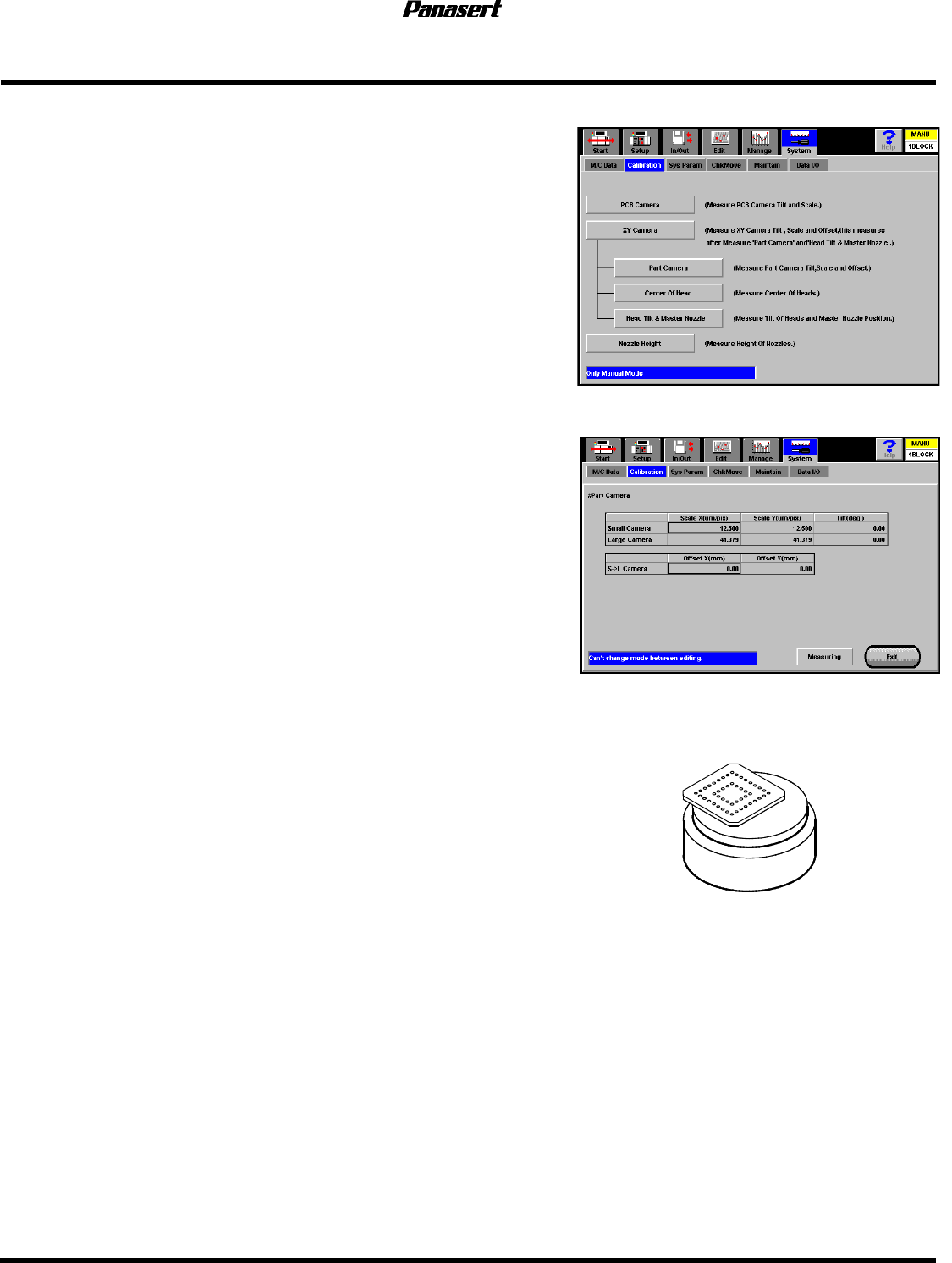

9.
进行元件照相机的校准测定。
（1）选择操作画面的[System](系统管理)→
[Calibration] (校准)→＜XY Camera＞
(XY照相机)→＜Part Camera＞(元件照相机)。
（2）将副操作盘上的“INDEX”（头旋转）置于ON并
使头转动，令No.1吸嘴装置移动至ST8。
（3）卸下No.1吸嘴装置的反射板。
（4）确认吸嘴都未探出。
（5）用固定螺钉将元件照相机校准治具安装于吸嘴装置。
=提示
提示提示
提示=
请注意不要拧得过紧。
（6）按照画面的指示进行自动计测。
（7）计测结束后，卸下基板照相机校准治具。
校准画面
元件照相机校准治具
元件照相机画面
